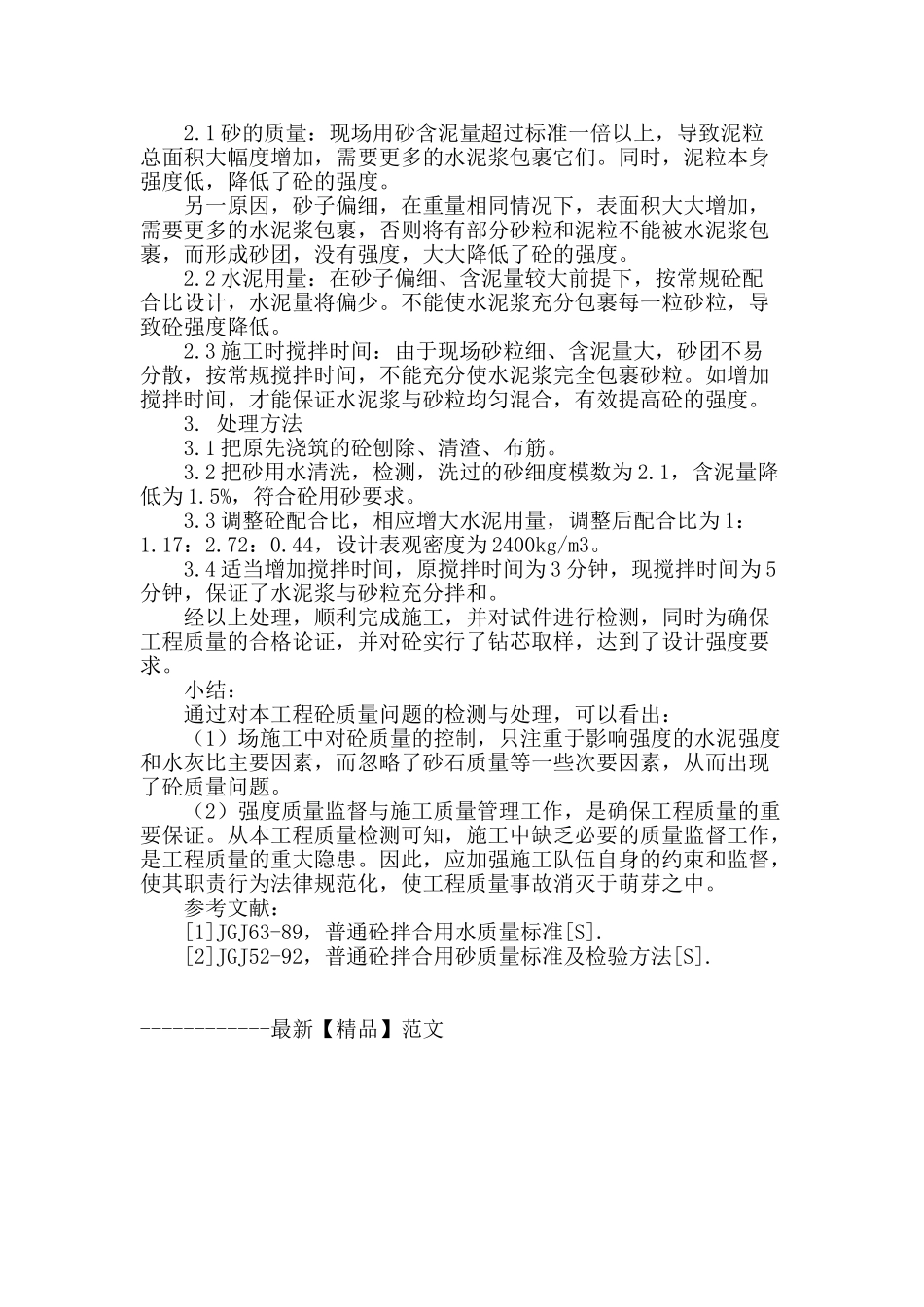

浅谈砼质量问题的分析及处理浅谈砼质量问题的分析及处理 摘要：根据砼未完全硬化的现状，对砼原材料进行检测，砼未完全硬化的原因进行分析，并提出处理意见和建议。 关键词：砼 质量 问题 分析 处理 前言 某住宅工程钢筋砼条形基础，砼总体积约 35 立方米，强度设计等级为 C30，砼配合比为 1：1.24：3.04：0.44，砼设计表观密度为2400kg/m3。砼所用材料为本县生产的长乐牌 425#普通硅酸盐水泥，用河砂、花岗岩碎石和现场打井取水，现场施工为普通搅拌机搅拌、小车运输、振捣棒振捣，施工温度为 18℃。砼浇筑后，第二天检查发现砼未完全硬化，部分结块，部分呈疏松状，用锤轻轻敲击纷纷落下，砼强度没有达到设计要求，工程被迫停工。经多方面查找原因认为是施工质量出现问题，但对砼材料质量产生最大疑义，因此要求从建筑材料入手讨论，以便实行必要的措施。 1. 原材料质量检测 1.1 水的检测 根据有关规定：砼拌和水要求不含影响水泥正常凝聚与硬化的有害杂质、油脂和糖类。凡是 PH 值小于 4，硫酸盐含量（SO42-）超过水重的 1%的水，都不宜使用。当对水质有怀疑时，可将该井水与干净水分别制成砼试件，进行强度对比试验，如该水制成的试件强度不低于干净水制成的试件强度，则该水为可用水。 由强度对比实验可知，现场用水不会引起砼质量问题。 1.2 水泥检测 在砼中，水泥与水形成水泥浆，包裹在砂粒表面并填充砂粒间的空隙而形成砂浆，水泥砂浆又包裹石子并填充空隙而形成砼。水泥是砼中的胶凝材料，它的性能直接影响砼的强度和耐久性，该砼采纳本县生产的长乐牌 425#普通硅酸盐水泥， 由实验结果可知，该水泥合格，满足法律规范要求，因此不会引起砼质量问题。 1.3 石子的检测 该工程所用石子为 5～40mm 的花岗岩碎石，其含泥量为 0.5%，针片状含量为 10%，符合《普通砼用碎石或卵石质量标准及检验方法》的要求。同时，该石子长期使用，从未出现过影响砼强度问题，也未出现过碱骨料反应。因此，认为该石子不会引起砼质量问题。 1.4 砂的检测 根据法律规范规定，普通砼用砂中有害杂质含量≤3.0%，由检测结果可知，该砂的含泥量已达 6.4%，严重超标，不符合标准。该工程所用砂的性能检测如表 3。 2 .原因分析 从该砼的形态上可以看出有部分砂粒表面无水泥浆，大部分砂粒间水泥浆较少，因此，可以认为水泥浆没有完全把整个砂石粘结成一个整体。经分析引起该砼质量问题的原因有以下几点： 2.1 砂的质量...
