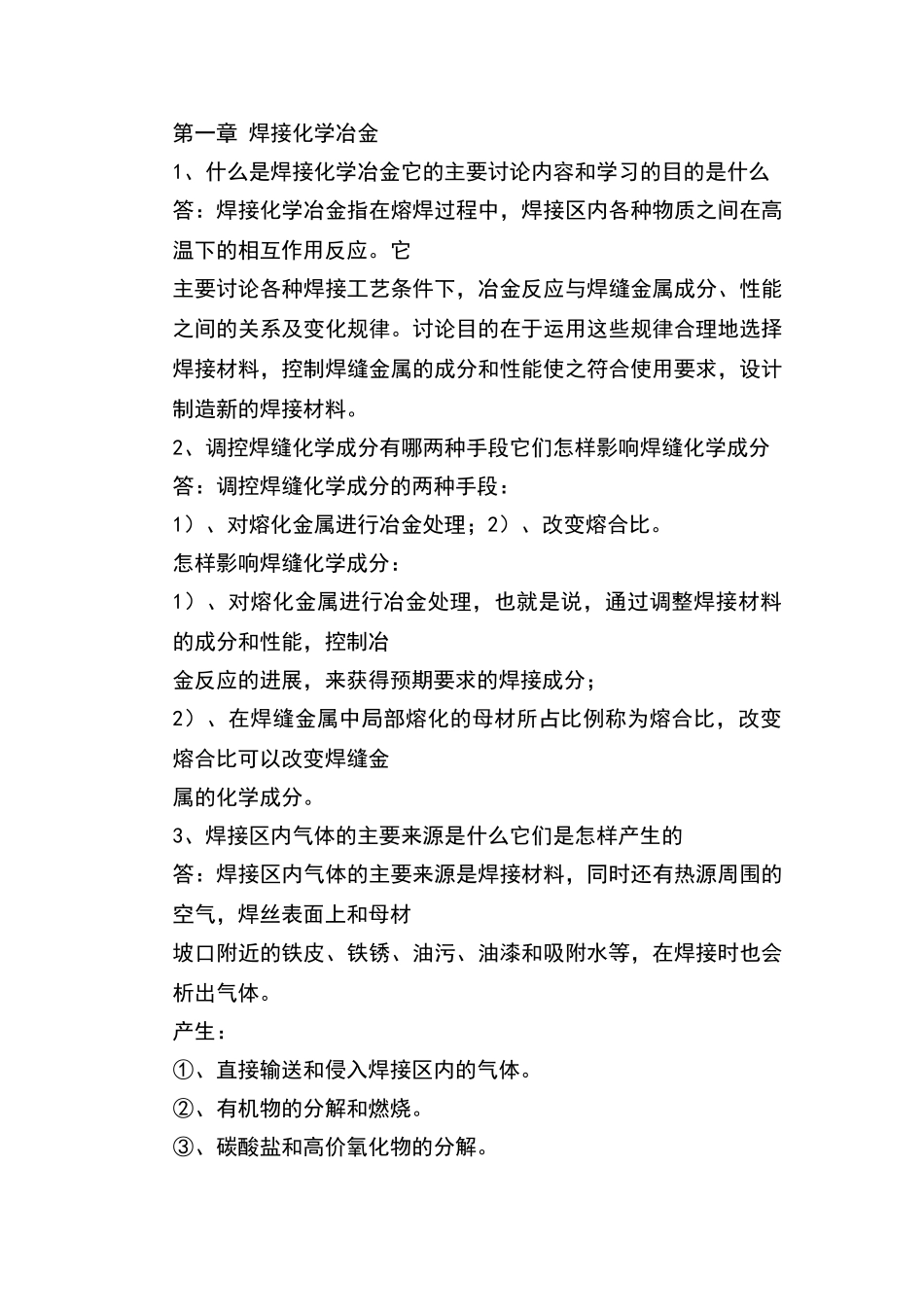

第一章 焊接化学冶金1、什么是焊接化学冶金它的主要讨论内容和学习的目的是什么答：焊接化学冶金指在熔焊过程中，焊接区内各种物质之间在高温下的相互作用反应
它主要讨论各种焊接工艺条件下，冶金反应与焊缝金属成分、性能之间的关系及变化规律
讨论目的在于运用这些规律合理地选择焊接材料，控制焊缝金属的成分和性能使之符合使用要求，设计制造新的焊接材料
2、调控焊缝化学成分有哪两种手段它们怎样影响焊缝化学成分答：调控焊缝化学成分的两种手段：1）、对熔化金属进行冶金处理；2）、改变熔合比
怎样影响焊缝化学成分：1）、对熔化金属进行冶金处理，也就是说，通过调整焊接材料的成分和性能，控制冶金反应的进展，来获得预期要求的焊接成分；2）、在焊缝金属中局部熔化的母材所占比例称为熔合比，改变熔合比可以改变焊缝金属的化学成分
3、焊接区内气体的主要来源是什么它们是怎样产生的答：焊接区内气体的主要来源是焊接材料，同时还有热源周围的空气，焊丝表面上和母材坡口附近的铁皮、铁锈、油污、油漆和吸附水等，在焊接时也会析出气体
产生：①、直接输送和侵入焊接区内的气体
②、有机物的分解和燃烧
③、碳酸盐和高价氧化物的分解

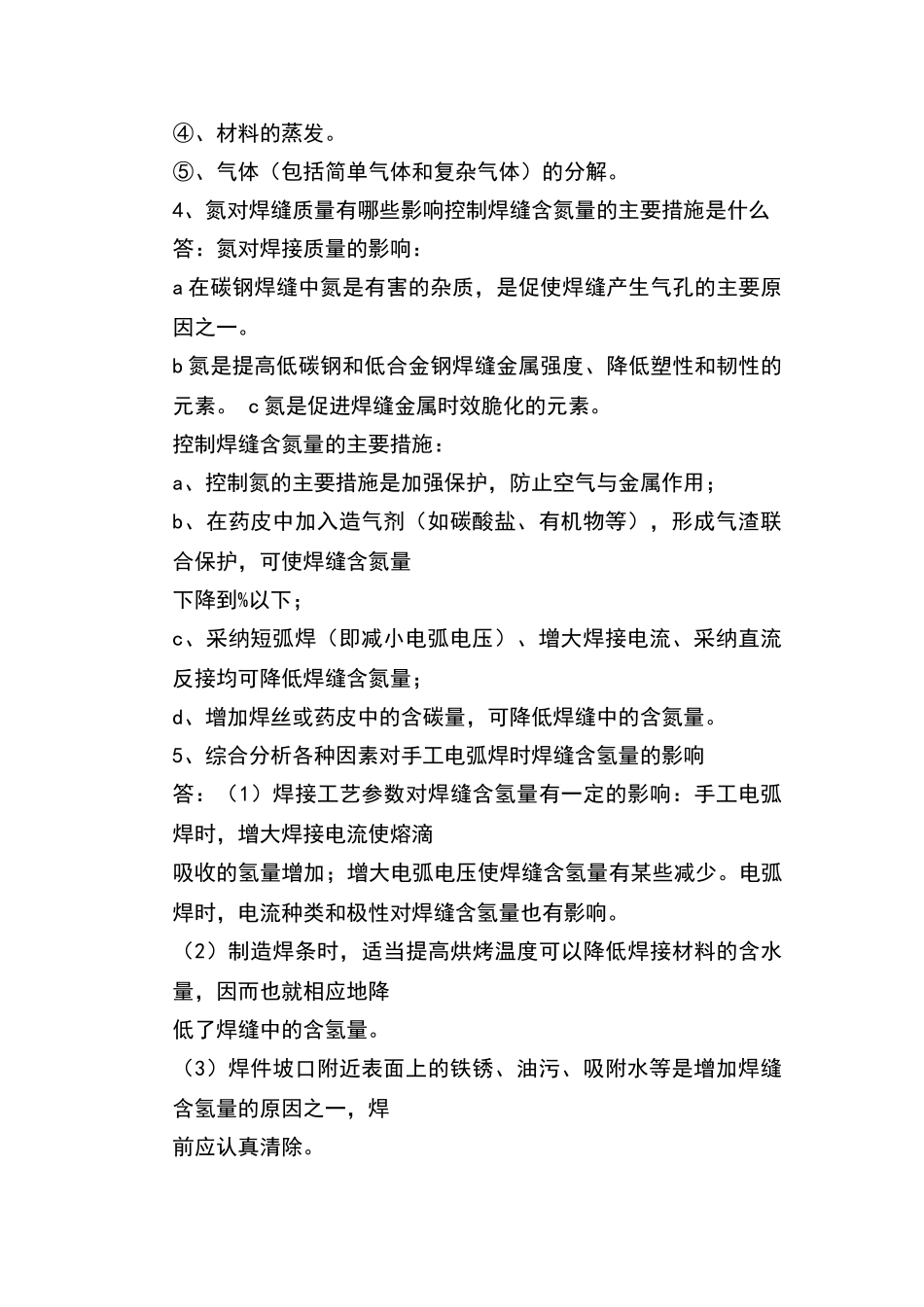

④、材料的蒸发
⑤、气体（包括简单气体和复杂气体）的分解
4、氮对焊缝质量有哪些影响控制焊缝含氮量的主要措施是什么答：氮对焊接质量的影响：a 在碳钢焊缝中氮是有害的杂质，是促使焊缝产生气孔的主要原因之一
b 氮是提高低碳钢和低合金钢焊缝金属强度、降低塑性和韧性的元素
c 氮是促进焊缝金属时效脆化的元素
控制焊缝含氮量的主要措施：a、控制氮的主要措施是加强保护，防止空气与金属作用；b、在药皮中加入造气剂（如碳酸盐、有机物等），形成气渣联合保护，可使焊缝含氮量下降到%以下；c、采纳短弧焊（即减小电弧电压）、增大焊接电流、采纳直流反接均可降低焊缝含氮量；d、增加焊丝或药皮中的含碳量，可降低焊缝中的含氮量
