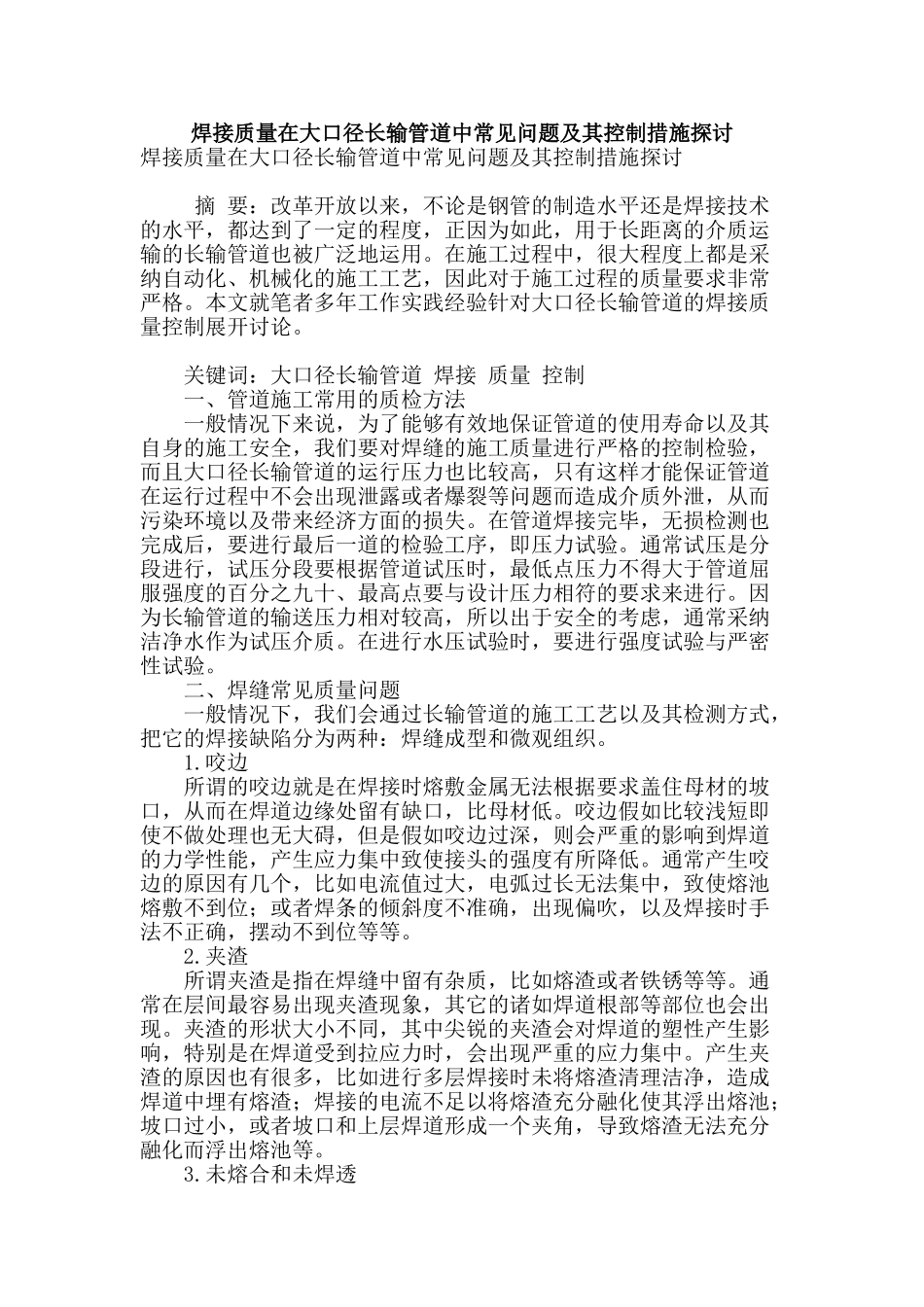

焊接质量在大口径长输管道中常见问题及其控制措施探讨焊接质量在大口径长输管道中常见问题及其控制措施探讨 摘 要：改革开放以来，不论是钢管的制造水平还是焊接技术的水平，都达到了一定的程度，正因为如此，用于长距离的介质运输的长输管道也被广泛地运用。在施工过程中，很大程度上都是采纳自动化、机械化的施工工艺，因此对于施工过程的质量要求非常严格。本文就笔者多年工作实践经验针对大口径长输管道的焊接质量控制展开讨论。 关键词：大口径长输管道 焊接 质量 控制 一、管道施工常用的质检方法 一般情况下来说，为了能够有效地保证管道的使用寿命以及其自身的施工安全，我们要对焊缝的施工质量进行严格的控制检验，而且大口径长输管道的运行压力也比较高，只有这样才能保证管道在运行过程中不会出现泄露或者爆裂等问题而造成介质外泄，从而污染环境以及带来经济方面的损失。在管道焊接完毕，无损检测也完成后，要进行最后一道的检验工序，即压力试验。通常试压是分段进行，试压分段要根据管道试压时，最低点压力不得大于管道屈服强度的百分之九十、最高点要与设计压力相符的要求来进行。因为长输管道的输送压力相对较高，所以出于安全的考虑，通常采纳洁净水作为试压介质。在进行水压试验时，要进行强度试验与严密性试验。 二、焊缝常见质量问题 一般情况下，我们会通过长输管道的施工工艺以及其检测方式，把它的焊接缺陷分为两种：焊缝成型和微观组织。 1.咬边 所谓的咬边就是在焊接时熔敷金属无法根据要求盖住母材的坡口，从而在焊道边缘处留有缺口，比母材低。咬边假如比较浅短即使不做处理也无大碍，但是假如咬边过深，则会严重的影响到焊道的力学性能，产生应力集中致使接头的强度有所降低。通常产生咬边的原因有几个，比如电流值过大，电弧过长无法集中，致使熔池熔敷不到位；或者焊条的倾斜度不准确，出现偏吹，以及焊接时手法不正确，摆动不到位等等。 2.夹渣 所谓夹渣是指在焊缝中留有杂质，比如熔渣或者铁锈等等。通常在层间最容易出现夹渣现象，其它的诸如焊道根部等部位也会出现。夹渣的形状大小不同，其中尖锐的夹渣会对焊道的塑性产生影响，特别是在焊道受到拉应力时，会出现严重的应力集中。产生夹渣的原因也有很多，比如进行多层焊接时未将熔渣清理洁净，造成焊道中埋有熔渣；焊接的电流不足以将熔渣充分融化使其浮出熔池；坡口过小，或者坡口和上层焊道形成一个夹角，导致熔渣无法充分融化而浮出熔池等。...
