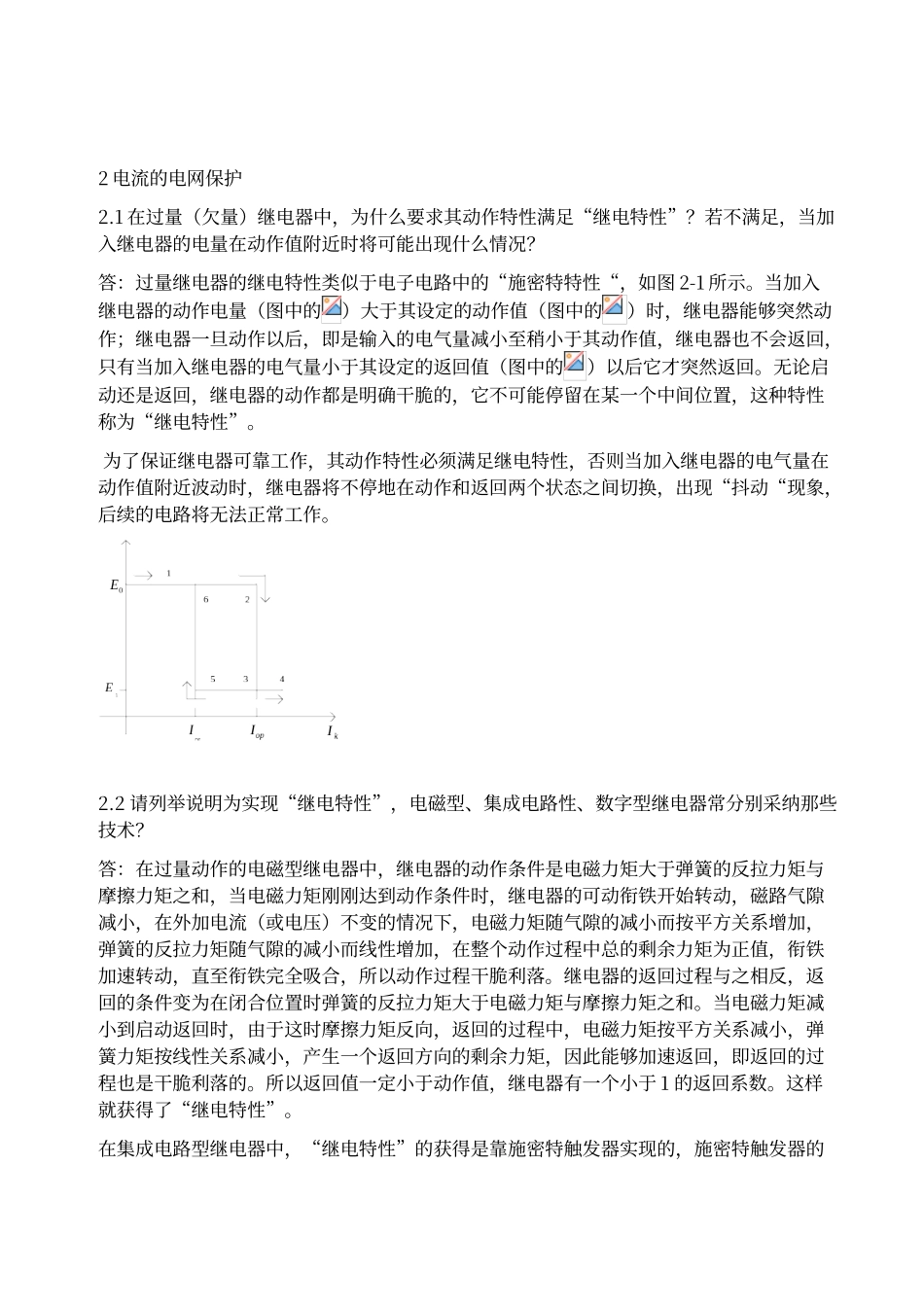

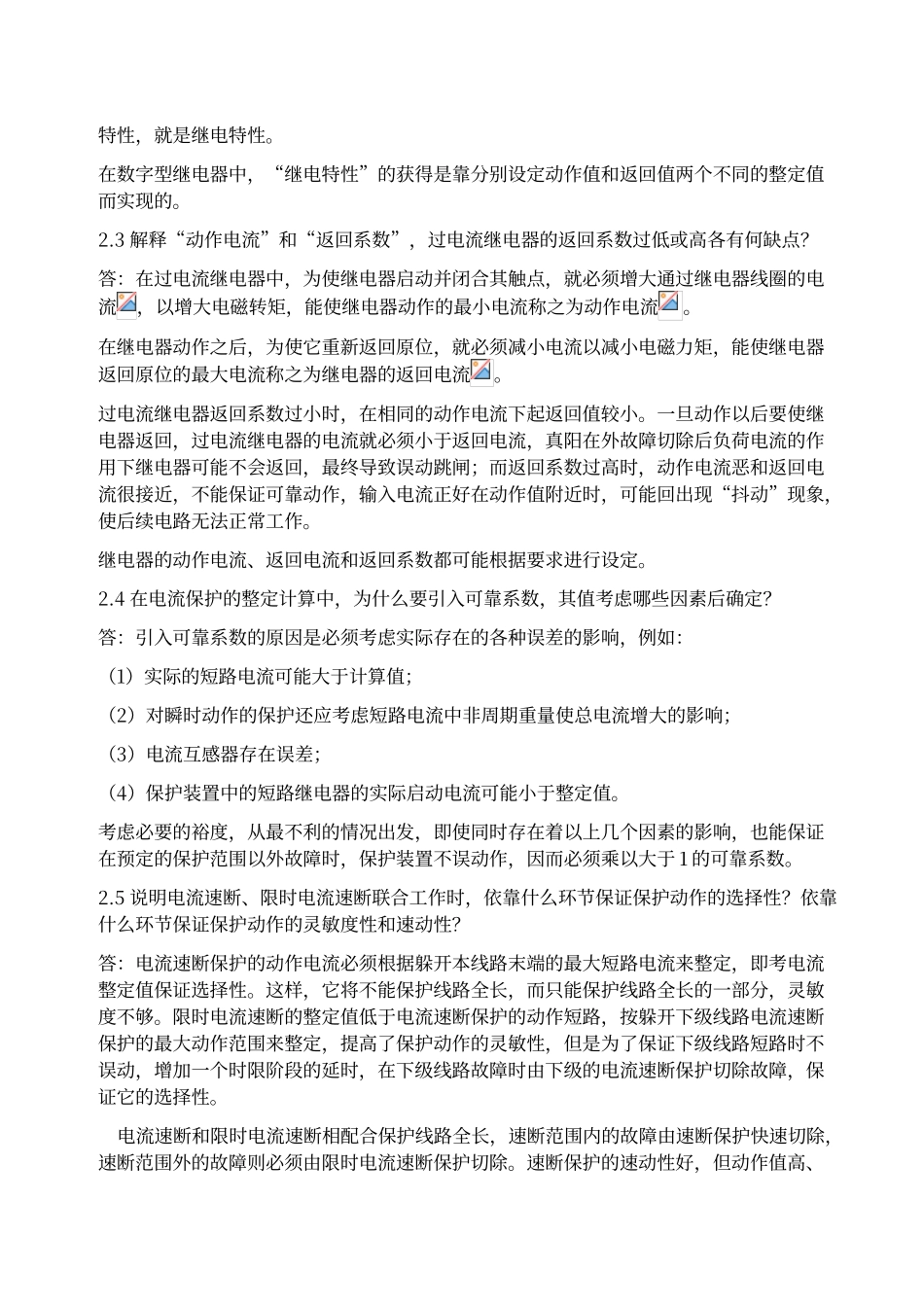

2 电流的电网保护2.1 在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图 2-1 所示。当加入继电器的动作电量（图中的）大于其设定的动作值（图中的）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的）以后它才突然返回。无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。 为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采纳那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。所以返回值一定小于动作值，继电器有一个小于 1 的返回系数。这样就获得了“继电特性”。在集成电路型继电器中，“继电特性”的获得是靠施密特触发器实现的，施密特触发器的特性，就是继电特性。在数字型继电器中，“继电特性”的获得是靠分别设定动作值和返回值两个不同的整定值而实现的。2.3 解释“动作电流”和“返回系数”，过电流继电器的返回系数过低或高各有何缺点？答：在过电流继电器中，为使继电器启动并闭合其触点，就必须增大通过继电器线圈的电流，以增大电磁转矩，能使继电器动作的最小电流称之为动作电流。在继电器动作之后，为使它重新返回原位，就...
