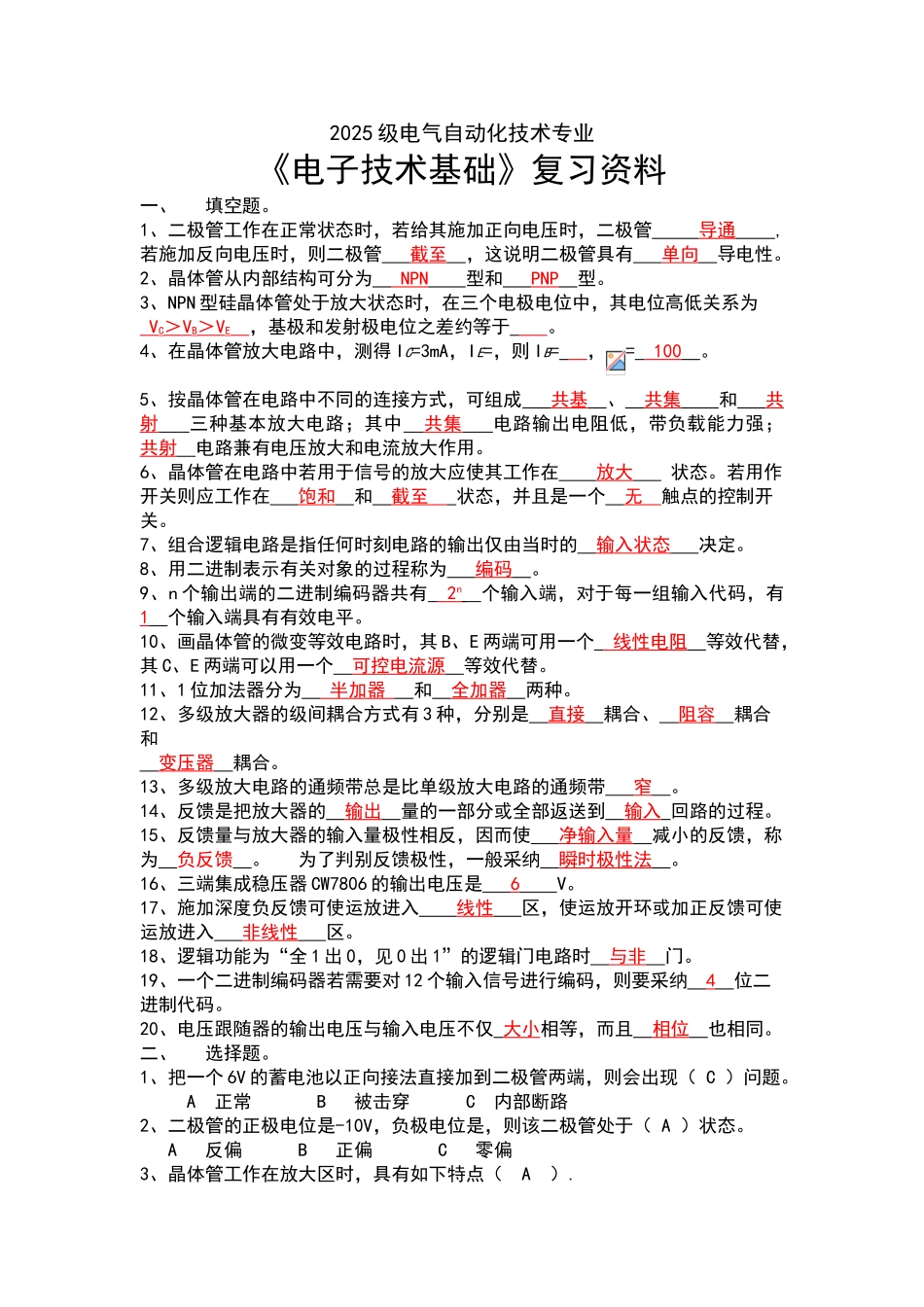

2025 级电气自动化技术专业《电子技术基础》复习资料一、填空题。1、二极管工作在正常状态时，若给其施加正向电压时，二极管 导通 ,若施加反向电压时，则二极管 截至 ，这说明二极管具有 单向 导电性。2、晶体管从内部结构可分为 NPN 型和 PNP 型。3、NPN 型硅晶体管处于放大状态时，在三个电极电位中，其电位高低关系为 VC＞ V B＞ V E ，基极和发射极电位之差约等于 。4、在晶体管放大电路中，测得 IC=3mA，IE=，则 IB= ，= 100 。5、按晶体管在电路中不同的连接方式，可组成 共基 、 共集 和 共 射 三种基本放大电路；其中 共集 电路输出电阻低，带负载能力强； 共射 电路兼有电压放大和电流放大作用。6、晶体管在电路中若用于信号的放大应使其工作在 放大 状态。若用作开关则应工作在 饱和 和 截至 状态，并且是一个 无 触点的控制开关。7、组合逻辑电路是指任何时刻电路的输出仅由当时的 输入状态 决定。8、用二进制表示有关对象的过程称为 编码 。9、n 个输出端的二进制编码器共有 2 n 个输入端，对于每一组输入代码，有 1 个输入端具有有效电平。10、画晶体管的微变等效电路时，其 B、E 两端可用一个 线性电阻 等效代替，其 C、E 两端可以用一个 可控电流源 等效代替。11、1 位加法器分为 半加器 和 全加器 两种。12、多级放大器的级间耦合方式有 3 种，分别是 直接 耦合、 阻容 耦合和 变压器 耦合。13、多级放大电路的通频带总是比单级放大电路的通频带 窄 。14、反馈是把放大器的 输出 量的一部分或全部返送到 输入 回路的过程。15、反馈量与放大器的输入量极性相反，因而使 净输入量 减小的反馈，称为 负反馈 。 为了判别反馈极性，一般采纳 瞬时极性法 。16、三端集成稳压器 CW7806 的输出电压是 6 V。17、施加深度负反馈可使运放进入 线性 区，使运放开环或加正反馈可使运放进入 非线性 区。18、逻辑功能为“全 1 出 0，见 0 出 1”的逻辑门电路时 与非 门。19、一个二进制编码器若需要对 12 个输入信号进行编码，则要采纳 4 位二进制代码。20、电压跟随器的输出电压与输入电压不仅 大小 相等，而且 相位 也相同。二、选择题。1、把一个 6V 的蓄电池以正向接法直接加到二极管两端，则会出现（ C ）问题。 A 正常 B 被击穿 C 内部断路2、二极管的正极电位是-10V，负极电位是，则该二极管处于（ A ）状态...
