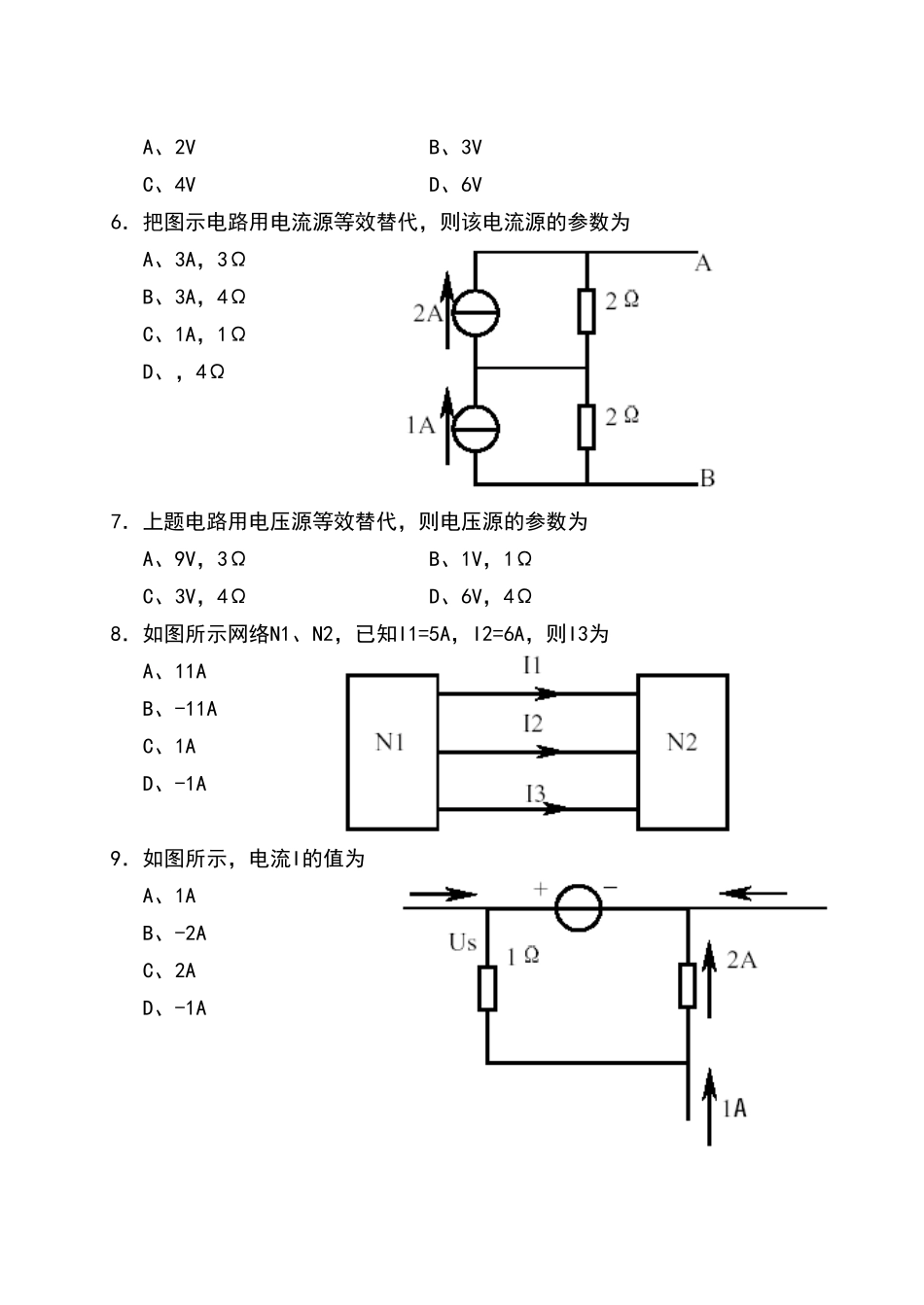

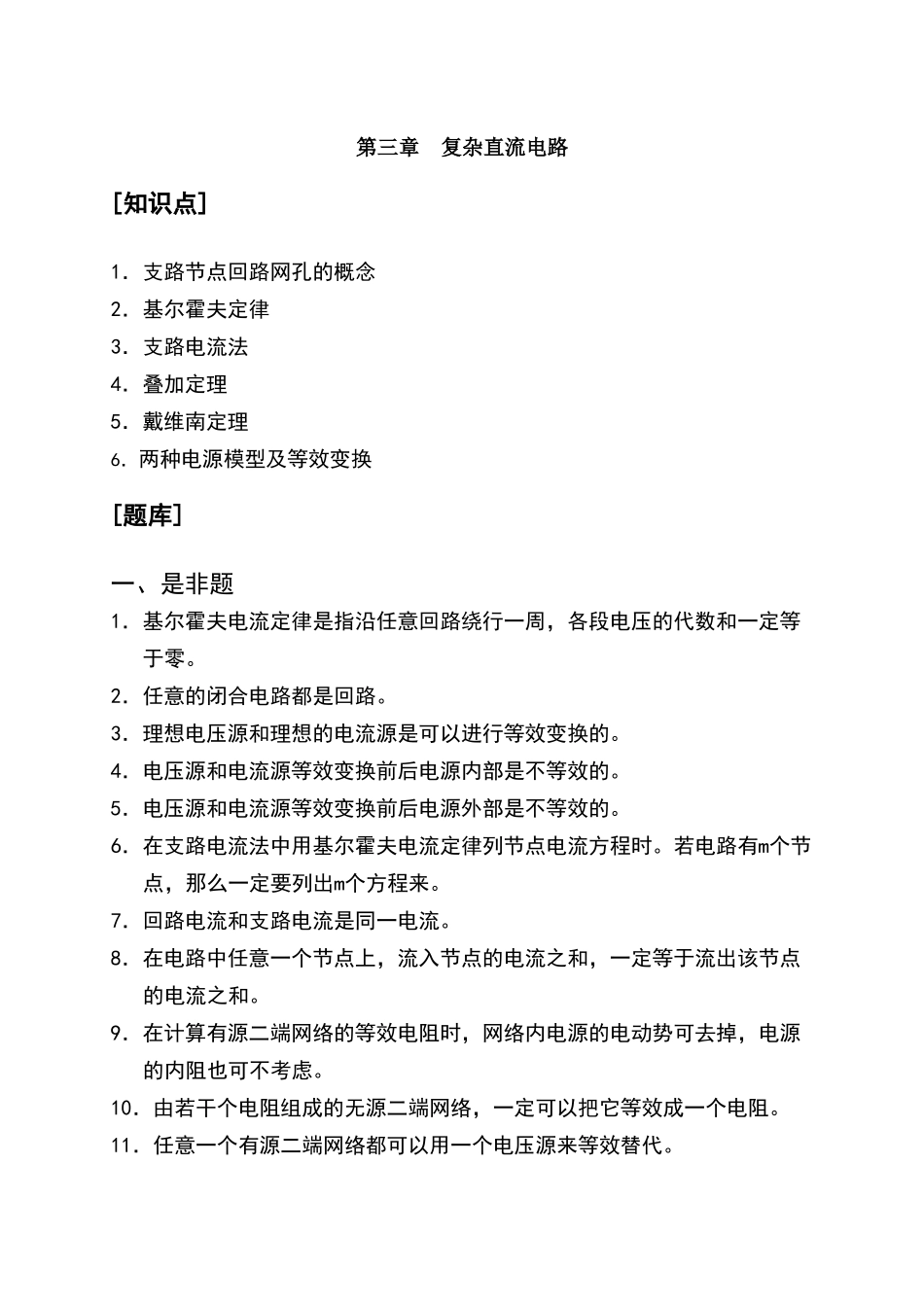

第三章 复杂直流电路[知识点]1．支路节点回路网孔的概念2．基尔霍夫定律3．支路电流法4．叠加定理5．戴维南定理6．两种电源模型及等效变换[题库]一、是非题1．基尔霍夫电流定律是指沿任意回路绕行一周，各段电压的代数和一定等于零。2．任意的闭合电路都是回路。3．理想电压源和理想的电流源是可以进行等效变换的。4．电压源和电流源等效变换前后电源内部是不等效的。5．电压源和电流源等效变换前后电源外部是不等效的。6．在支路电流法中用基尔霍夫电流定律列节点电流方程时。若电路有m个节点，那么一定要列出m个方程来。7．回路电流和支路电流是同一电流。8．在电路中任意一个节点上，流入节点的电流之和，一定等于流出该节点的电流之和。9．在计算有源二端网络的等效电阻时，网络内电源的电动势可去掉，电源的内阻也可不考虑。10．由若干个电阻组成的无源二端网络，一定可以把它等效成一个电阻。11．任意一个有源二端网络都可以用一个电压源来等效替代。12．用支路电流法求解各支路电流时，若电路有n条支路，则需要列出n-1个方程式来联立求解。13．电路中的电压、电流和功率的计算都可以应用叠加定理。14．假如网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。15．在任一电路的任一节点上，电流的代数和永远等于零。二、选择题1．某电路有3个节点和7条支路，采纳支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别为A、3，4B、4，3C、2，5D、4，72．如图所示，可调变阻器R获得最大功率的条件是A、ΩB、2ΩC、3ΩD、5Ω3．实验测得某有源二端线性网络的开路电压为6V，短路电流为2A，当外接电阻为3Ω，其端电压为A、2VB、3VC、4VD、6V4．在上题中，该线性网络的开路电压为6V，短路电流为2A，当外接电阻为（ ）时，可获得最大功率。A、1ΩB、2ΩC、3ΩD、4Ω5．上题中，该有源二端线性网络等效为一个电压源的电压为A、2VB、3VC、4VD、6V6．把图示电路用电流源等效替代，则该电流源的参数为A、3A，3ΩB、3A，4ΩC、1A，1ΩD、，4Ω7．上题电路用电压源等效替代，则电压源的参数为A、9V，3ΩB、1V，1ΩC、3V，4ΩD、6V，4Ω8．如图所示网络N1、N2，已知I1=5A，I2=6A，则I3为A、11AB、-11AC、1AD、-1A9．如图所示，电流I的值为A、1AB、-2AC、2A D、-1A10．上图中，Us的值为A、3VB、-3VC、2VD、-2V11．下面的叙述正确的是A、电压源和电流源是不能等效变换的B、电压源和电流源等效变换后，内部是不等...
