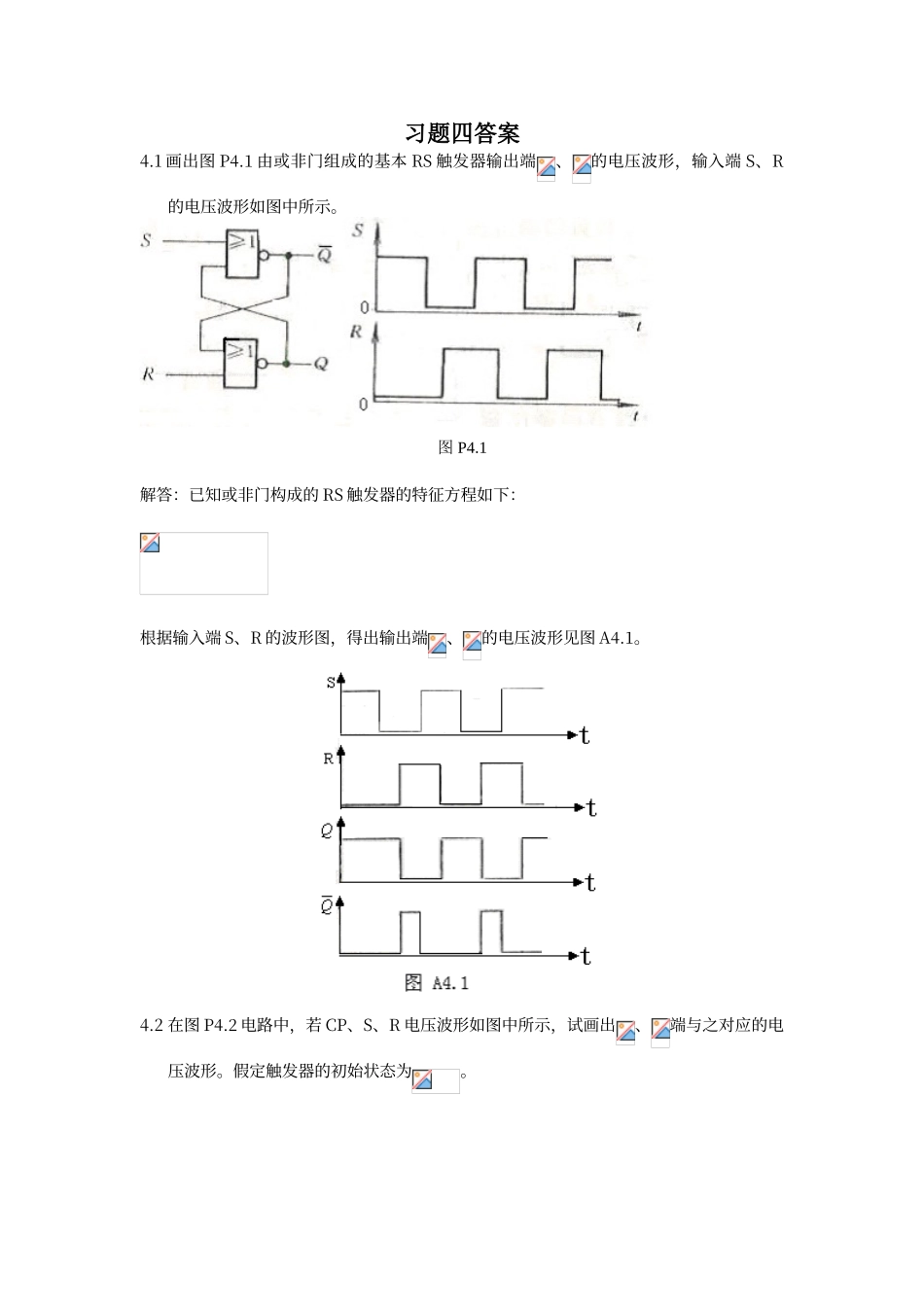

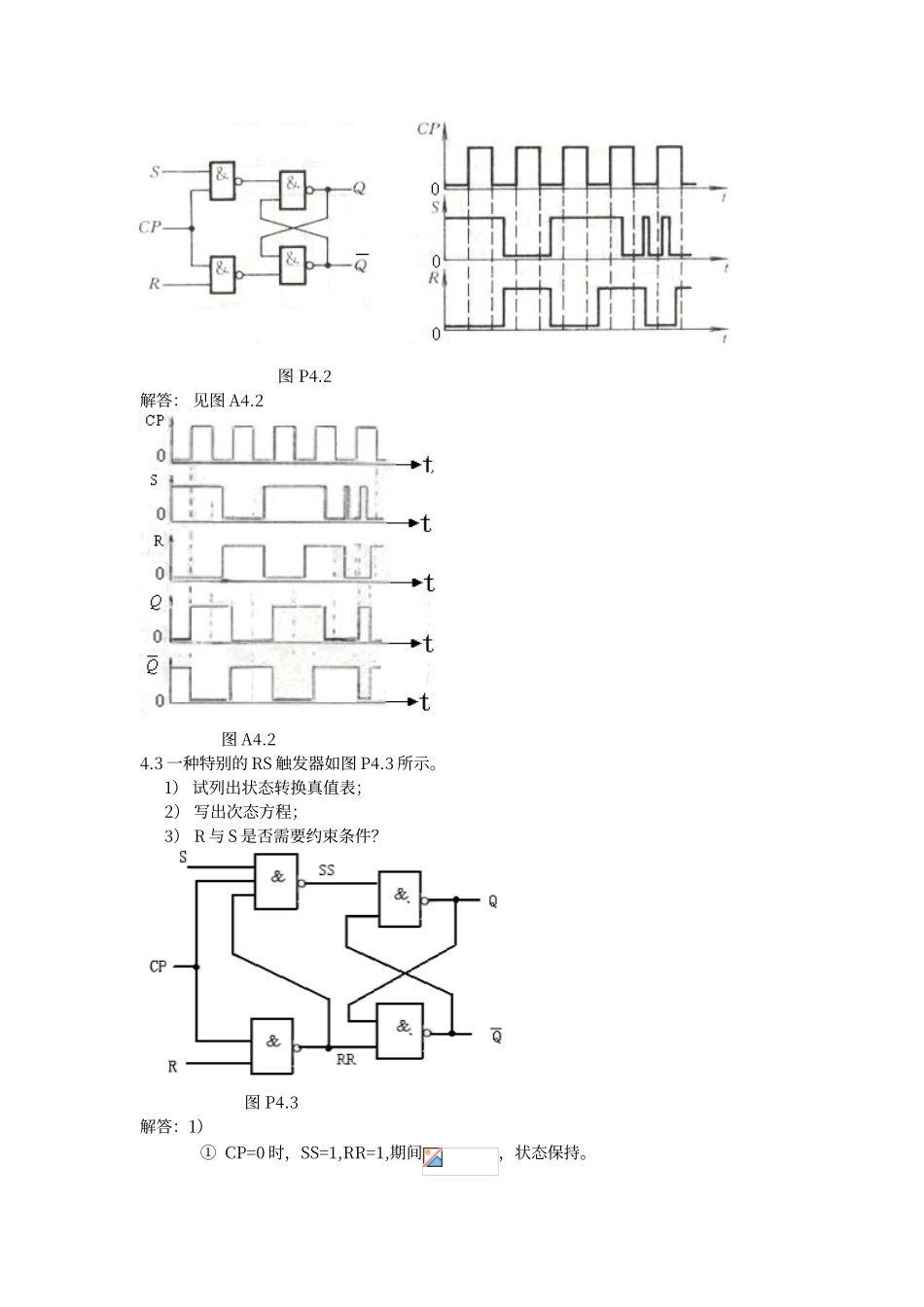

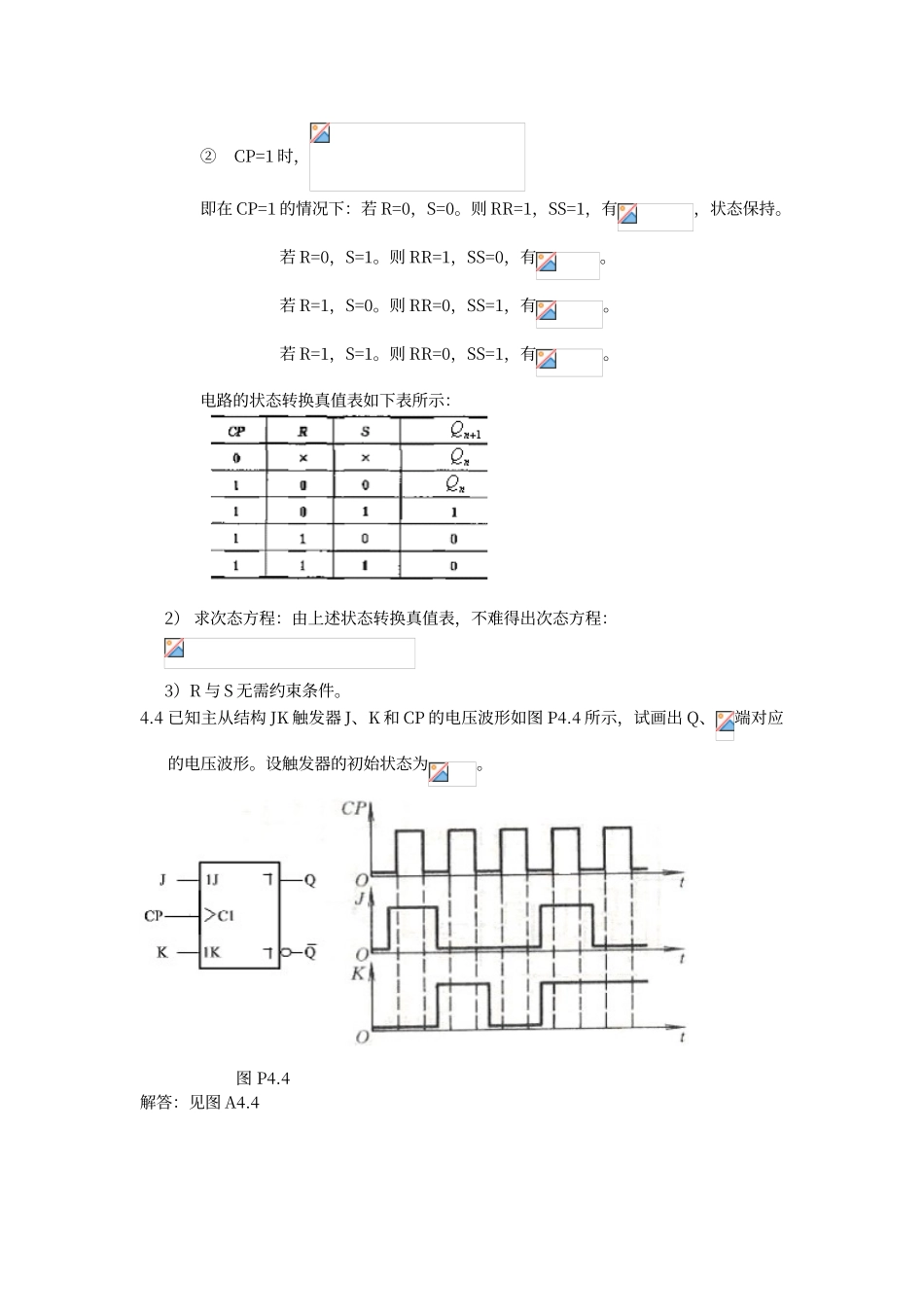

习题四答案4.1 画出图 P4.1 由或非门组成的基本 RS 触发器输出端、的电压波形，输入端 S、R的电压波形如图中所示。图 P4.1解答：已知或非门构成的 RS 触发器的特征方程如下：根据输入端 S、R 的波形图，得出输出端、的电压波形见图 A4.1。4.2 在图 P4.2 电路中，若 CP、S、R 电压波形如图中所示，试画出、端与之对应的电压波形。假定触发器的初始状态为。 图 P4.2解答： 见图 A4.2图 A4.24.3 一种特别的 RS 触发器如图 P4.3 所示。1） 试列出状态转换真值表；2） 写出次态方程；3） R 与 S 是否需要约束条件？ 图 P4.3解答：1）① CP=0 时，SS=1,RR=1,期间，状态保持。②CP=1 时，即在 CP=1 的情况下：若 R=0，S=0。则 RR=1，SS=1，有，状态保持。 若 R=0，S=1。则 RR=1，SS=0，有。 若 R=1，S=0。则 RR=0，SS=1，有。 若 R=1，S=1。则 RR=0，SS=1，有。电路的状态转换真值表如下表所示：2） 求次态方程：由上述状态转换真值表，不难得出次态方程：3）R 与 S 无需约束条件。4.4 已知主从结构 JK 触发器 J、K 和 CP 的电压波形如图 P4.4 所示，试画出 Q、端对应的电压波形。设触发器的初始状态为。 图 P4.4解答：见图 A4.4 图 A4.44.5 如图 P4.5 示是主从 JK 触发器 CP 和 J、K 的电压彼形，试画出主触发器端和从触发器端的工作波形。设初始态为 0。 图 P4.5解答：见图 A4.5 图 A4.54.6 如图 P4.6 示电路，设该 TTL 触发器的初态为 0，试画出在 CP 作用下的端波形图。图 P4.6解答：根据图示可知该触发器的，。由时钟下降沿触发。因此在 CP 作用下的端波形图如图 A4.6 所示：图 A4.64.7 已知主从 JK 触发器 CP、J、K 和，的波形如图 P4.7 所示，画出输出端的波形，设触发器初始状态为 1。 图 P4.7解答：该触发器在 CP 下降沿处触发，因而状态的改变都对应着 CP 下降沿处。另外，假如CP=1 期间 J、K 有变化，应注意一次变化问题。，为异步复位、置位端，不受 CP 的限制。当=0 时，；=0 时，。根据所给的 CP、J、K 和，的波形，所画端波形如图 A4.7 所示。图 A4.74.8 根据图 P4.8 所示电路，试画出在连续 4 个时钟脉冲 CP 的作用下，各 TTL 触发器端的输出波形图。设各触发器初始态均为 0。图 P4.8解答：(a)为时钟下降沿触发的 D 触发器，(b)为时钟上升沿触发的 D 触发器，(c) 为时钟下降沿触发的 D...
