课题二十--变速机构和变向机构

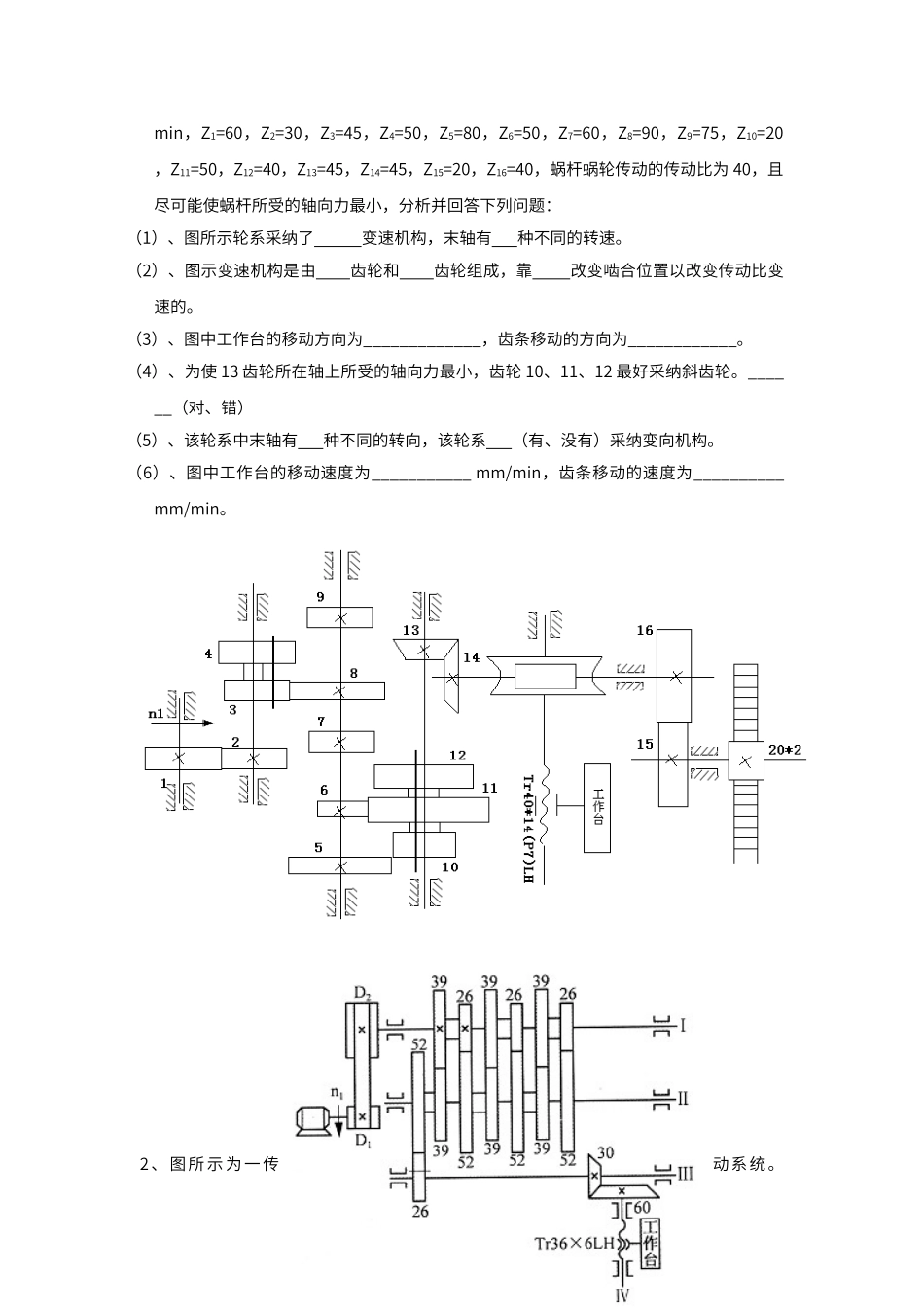

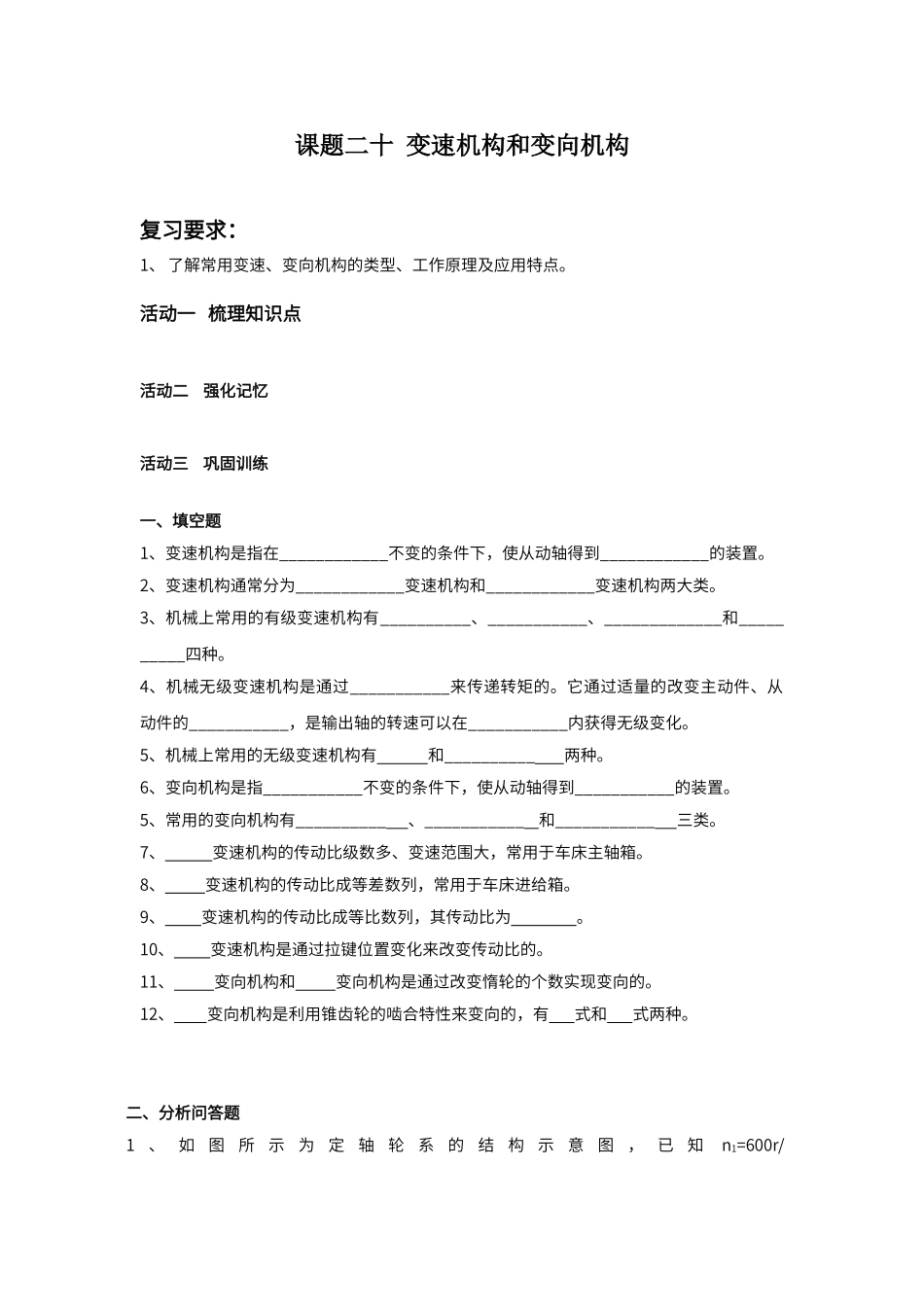

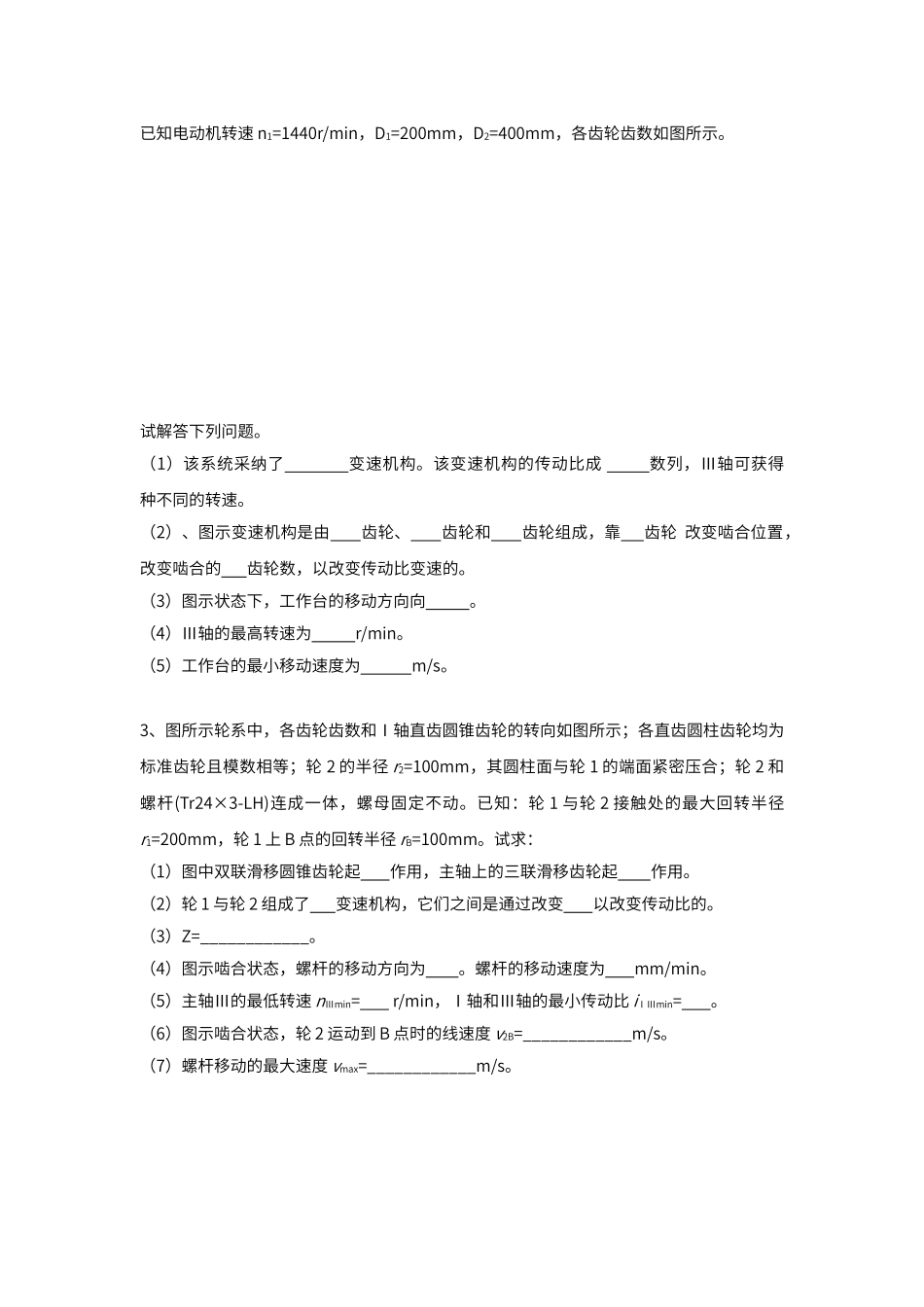

课题二十 变速机构和变向机构复习要求：1、 了解常用变速、变向机构的类型、工作原理及应用特点。活动一 梳理知识点活动二 强化记忆活动三 巩固训练一、填空题1、变速机构是指在____________不变的条件下，使从动轴得到____________的装置。2、变速机构通常分为____________变速机构和____________变速机构两大类。3、机械上常用的有级变速机构有__________、___________、_____________和__________四种。4、机械无级变速机构是通过___________来传递转矩的。它通过适量的改变主动件、从动件的___________，是输出轴的转速可以在___________内获得无级变化。5、机械上常用的无级变速机构有 和__________ 两种。6、变向机构是指___________不变的条件下，使从动轴得到___________的装置。5、常用的变向机构有__________ 、___________ 和___________ 三类。7、 变速机构的传动比级数多、变速范围大，常用于车床主轴箱。8、 变速机构的传动比成等差数列，常用于车床进给箱。9、 变速机构的传动比成等比数列，其传动比为 。10、 变速机构是通过拉键位置变化来改变传动比的。11、 变向机构和 变向机构是通过改变惰轮的个数实现变向的。12、 变向机构是利用锥齿轮的啮合特性来变向的，有 式和 式两种。二、分析问答题1、如图所示为定轴轮系的结构示意图，已知n1=600r/min，Z1=60，Z2=30，Z3=45，Z4=50，Z5=80，Z6=50，Z7=60，Z8=90，Z9=75，Z10=20，Z11=50，Z12=40，Z13=45，Z14=45，Z15=20，Z16=40，蜗杆蜗轮传动的传动比为 40，且尽可能使蜗杆所受的轴向力最小，分析并回答下列问题：（1）、图所示轮系采纳了 变速机构，末轴有 种不同的转速。（2）、图示变速机构是由 齿轮和 齿轮组成，靠 改变啮合位置以改变传动比变速的。（3）、图中工作台的移动方向为_____________，齿条移动的方向为____________。（4）、为使 13 齿轮所在轴上所受的轴向力最小，齿轮 10、11、12 最好采纳斜齿轮。______（对、错） （5）、该轮系中末轴有 种不同的转向，该轮系 （有、没有）采纳变向机构。（6）、图中工作台的移动速度为___________ mm/min，齿条移动的速度为__________ mm/min。2、图所示为一传动系统。已知电动机转速 n1=1440r/min，D1=200mm，D2=400mm，各齿轮齿数如图所示。试解答下列问题。（1）该系统采纳了 变速机构。该变速机构的传动比成 数列，Ⅲ轴可获得 种不同的转速。（2）、图示变速机构是由 齿轮、 ...
