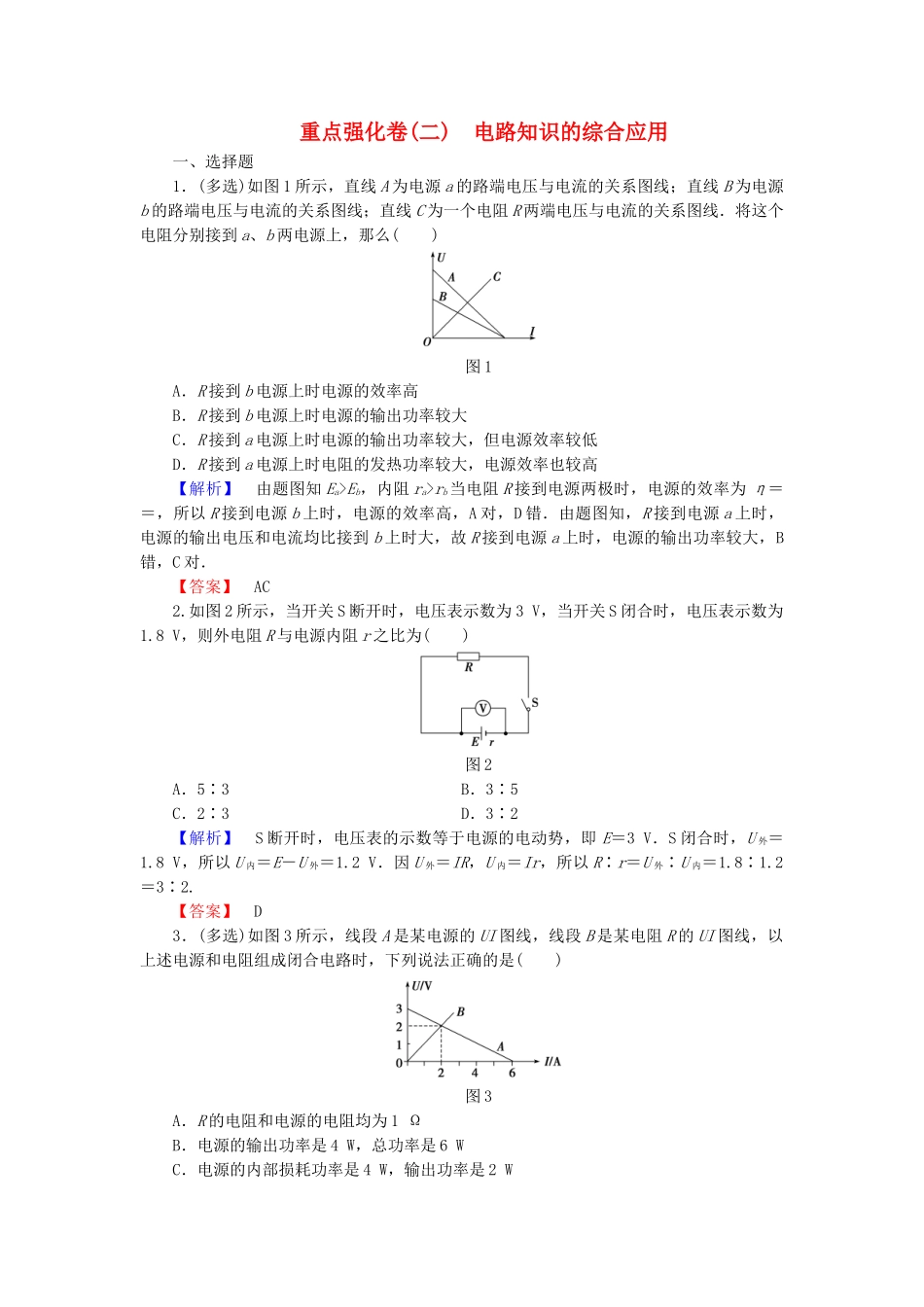

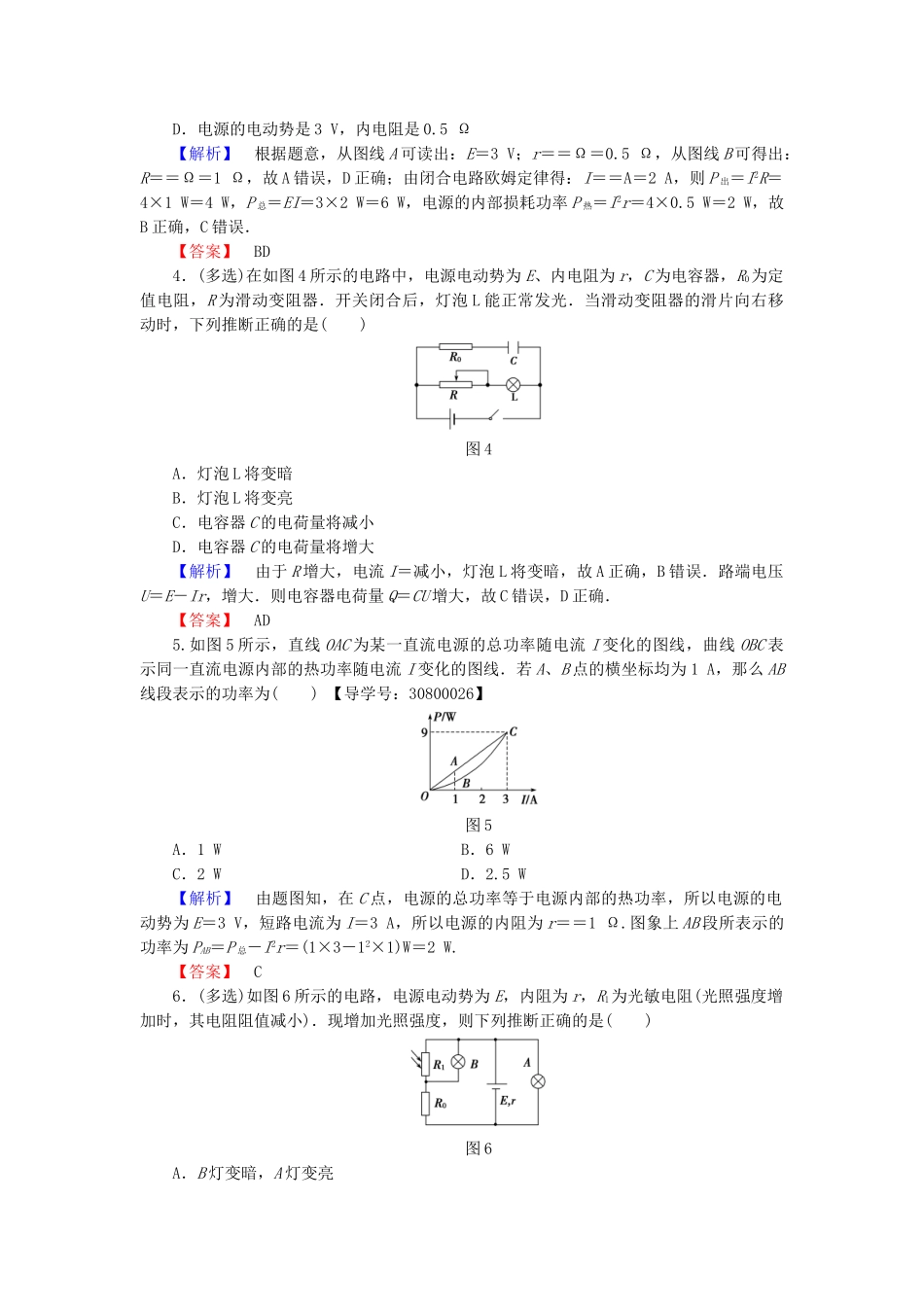

重点强化卷(二) 电路知识的综合应用一、选择题1．(多选)如图 1 所示，直线 A 为电源 a 的路端电压与电流的关系图线；直线 B 为电源b 的路端电压与电流的关系图线；直线 C 为一个电阻 R 两端电压与电流的关系图线．将这个电阻分别接到 a、b 两电源上，那么( )图 1A．R 接到 b 电源上时电源的效率高B．R 接到 b 电源上时电源的输出功率较大C．R 接到 a 电源上时电源的输出功率较大，但电源效率较低D．R 接到 a 电源上时电阻的发热功率较大，电源效率也较高【解析】 由题图知 Ea>Eb，内阻 ra>rb当电阻 R 接到电源两极时，电源的效率为 η＝＝，所以 R 接到电源 b 上时，电源的效率高，A 对，D 错．由题图知，R 接到电源 a 上时，电源的输出电压和电流均比接到 b 上时大，故 R 接到电源 a 上时，电源的输出功率较大，B错，C 对．【答案】 AC2.如图 2 所示，当开关 S 断开时，电压表示数为 3 V，当开关 S 闭合时，电压表示数为1.8 V，则外电阻 R 与电源内阻 r 之比为( )图 2A．5∶3 B．3∶5C．2∶3 D．3∶2【解析】 S 断开时，电压表的示数等于电源的电动势，即 E＝3 V．S 闭合时，U 外＝1.8 V，所以 U 内＝E－U 外＝1.2 V．因 U 外＝IR，U 内＝Ir，所以 R∶r＝U 外∶U 内＝1.8∶1.2＝3∶2.【答案】 D3．(多选)如图 3 所示，线段 A 是某电源的 UI 图线，线段 B 是某电阻 R 的 UI 图线，以上述电源和电阻组成闭合电路时，下列说法正确的是( )图 3A．R 的电阻和电源的电阻均为 1 ΩB．电源的输出功率是 4 W，总功率是 6 WC．电源的内部损耗功率是 4 W，输出功率是 2 WD．电源的电动势是 3 V，内电阻是 0.5 Ω【解析】 根据题意，从图线 A 可读出：E＝3 V；r＝＝Ω＝0.5 Ω，从图线 B 可得出：R＝＝Ω＝1 Ω，故 A 错误，D 正确；由闭合电路欧姆定律得：I＝＝A＝2 A，则 P 出＝I2R＝4×1 W＝4 W，P 总＝EI＝3×2 W＝6 W，电源的内部损耗功率 P 热＝I2r＝4×0.5 W＝2 W，故B 正确，C 错误．【答案】 BD4．(多选)在如图 4 所示的电路中，电源电动势为 E、内电阻为 r，C 为电容器，R0为定值电阻，R 为滑动变阻器．开关闭合后，灯泡 L 能正常发光．当滑动变阻器的滑片向右移动时，下列推断正确的是( )图 4A．灯泡 L 将变暗B．灯泡 L 将变亮C．电容器 C 的电荷量将减小D．电容器 C 的电荷...
