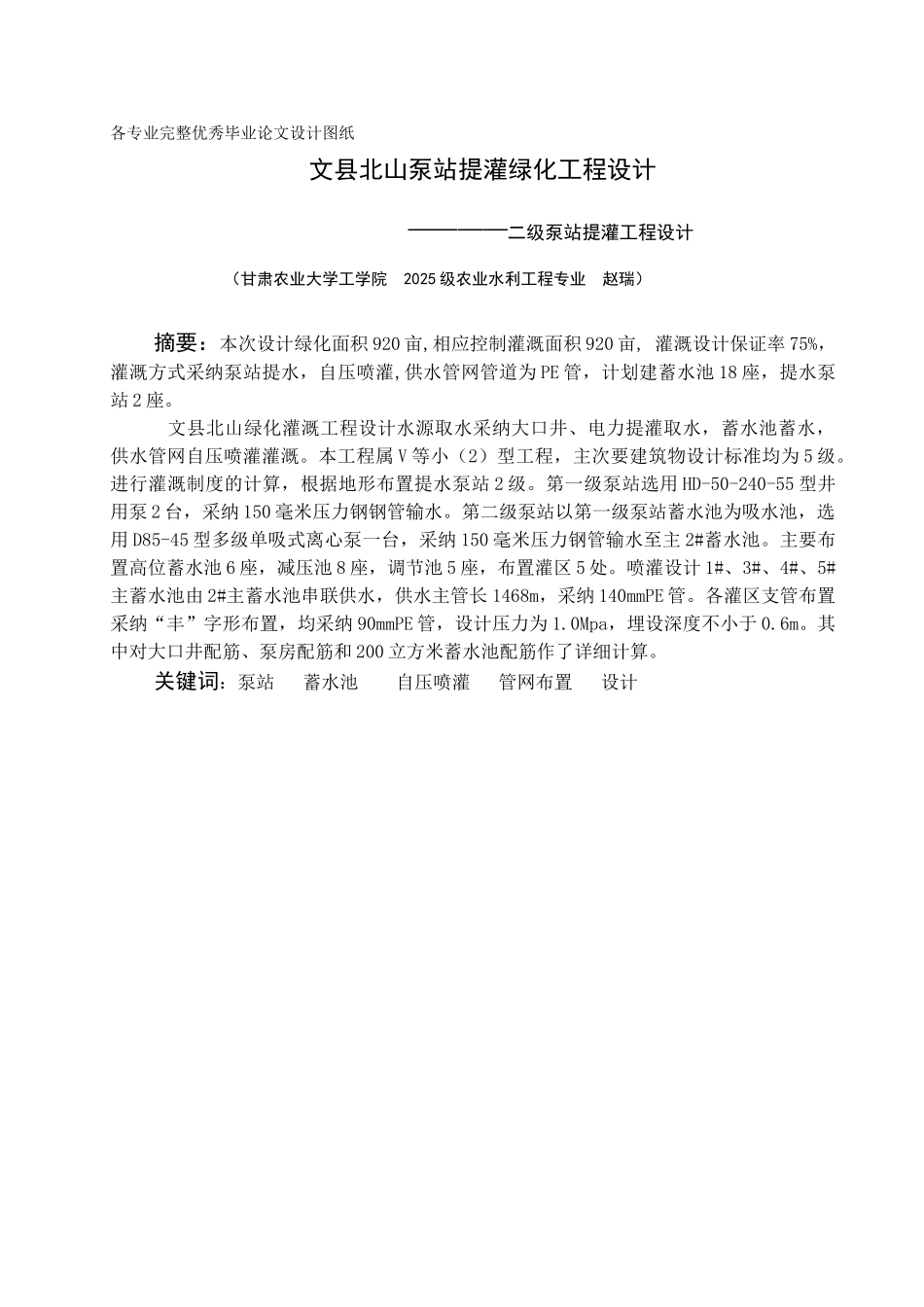

各专业完整优秀毕业论文设计图纸文县北山泵站提灌绿化工程设计 ————二级泵站提灌工程设计（甘肃农业大学工学院 2025 级农业水利工程专业 赵瑞）摘要：本次设计绿化面积 920 亩,相应控制灌溉面积 920 亩, 灌溉设计保证率 75%，灌溉方式采纳泵站提水，自压喷灌,供水管网管道为 PE 管，计划建蓄水池 18 座，提水泵站 2 座。 文县北山绿化灌溉工程设计水源取水采纳大口井、电力提灌取水，蓄水池蓄水，供水管网自压喷灌灌溉。本工程属 V 等小（2）型工程，主次要建筑物设计标准均为 5 级。进行灌溉制度的计算，根据地形布置提水泵站 2 级。第一级泵站选用 HD-50-240-55 型井用泵 2 台，采纳 150 毫米压力钢钢管输水。第二级泵站以第一级泵站蓄水池为吸水池，选用 D85-45 型多级单吸式离心泵一台，采纳 150 毫米压力钢管输水至主 2#蓄水池。主要布置高位蓄水池 6 座，减压池 8 座，调节池 5 座，布置灌区 5 处。喷灌设计 1#、3#、4#、5#主蓄水池由 2#主蓄水池串联供水，供水主管长 1468m，采纳 140mmPE 管。各灌区支管布置采纳“丰”字形布置，均采纳 90mmPE 管，设计压力为 1.0Mpa，埋设深度不小于 0.6m。其中对大口井配筋、泵房配筋和 200 立方米蓄水池配筋作了详细计算。关键词：泵站 蓄水池 自压喷灌 管网布置 设计目 录1 自然概况..................................................11.1 自然条件 ....................................................11.2 社会经济.....................................................12 水文、气象概况.............................................22.1 概况.........................................................22.2 径流.........................................................22.3 洪 水 ........................................................22.4 泥沙.........................................................23 工程规划设计..............................................33.1 工程区基本情况...............................................33.2 工程等级和设计标准..........................................33.3 绿化灌溉区需水量计算........................................33.4 喷灌系统计算................................................43.5 绿化灌溉区水源地水量计算............
