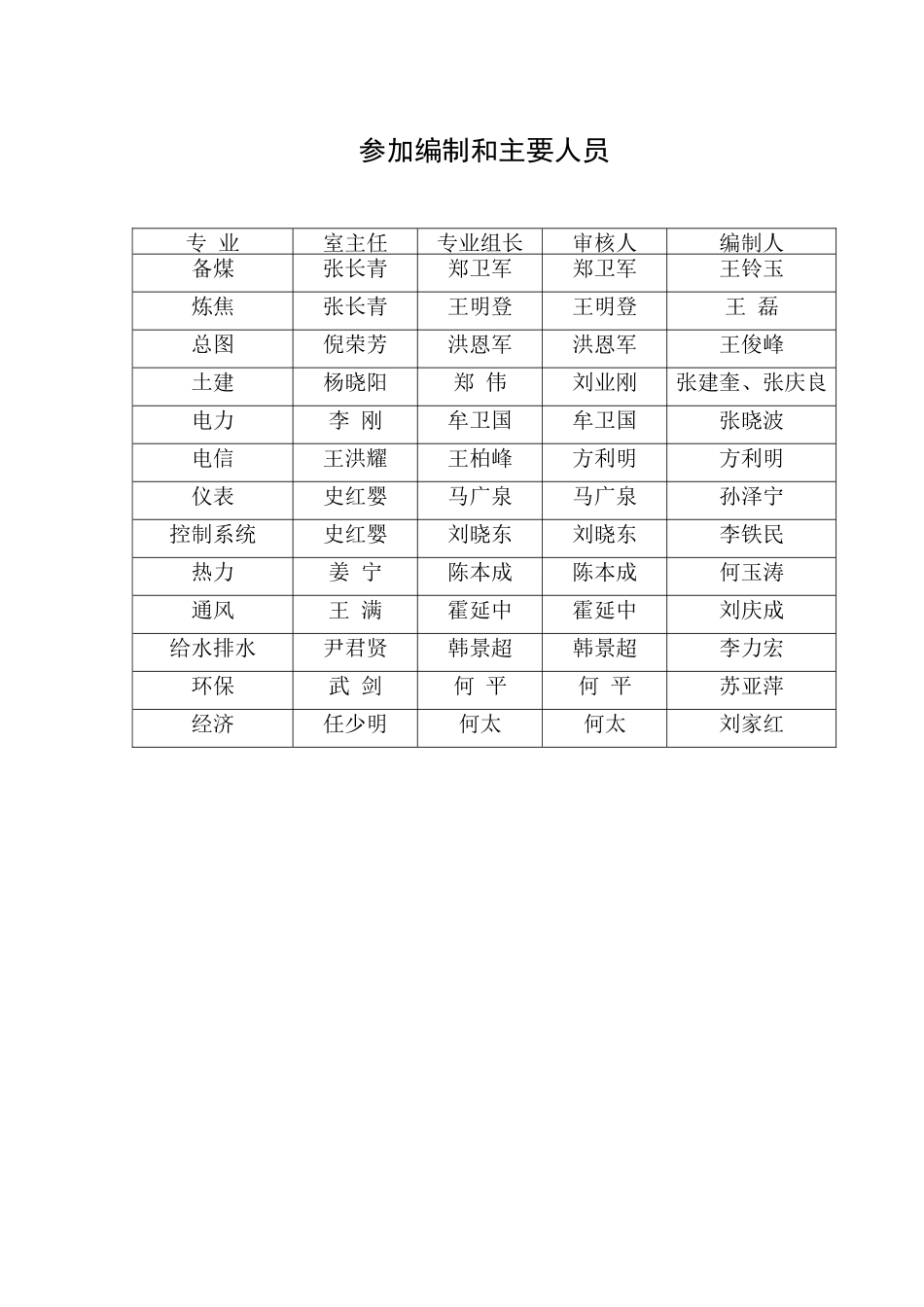

安阳钢铁股份有限公司焦化厂7、8 号焦炉干熄焦工程初步设计第一篇 总论安阳钢铁股份有限公司焦化厂7、8 号焦炉干熄焦工程初步设计第一篇 总论库号：39EC41公 司 主 管 经 理 ：副 总 工 程 师 ：设计经理 ：中冶焦耐工程技术有限公司二○○八年二月参加编制和主要人员专 业室主任专业组长审核人编制人备煤张长青郑卫军郑卫军王铃玉炼焦张长青王明登王明登王 磊总图倪荣芳洪恩军洪恩军王俊峰土建杨晓阳郑 伟刘业刚张建奎、张庆良电力李 刚牟卫国牟卫国张晓波电信王洪耀王柏峰方利明方利明仪表史红婴马广泉马广泉孙泽宁控制系统史红婴刘晓东刘晓东李铁民热力姜 宁陈本成陈本成何玉涛通风王 满霍延中霍延中刘庆成给水排水尹君贤韩景超韩景超李力宏环保武 剑何 平何 平苏亚萍经济任少明何太何太刘家红总 目 次第一篇总论1 概述12 原材料、燃料的来源及需要量63 主要产品品种、产量74 车间组成及工程项目内容85 工艺流程及主要装备96 公用及生产辅助设施137 资金筹措168 环境保护、劳动安全卫生及消防179 节能2110 主要技术经济指标2211 财务计算及评价261 概述1.1 设计依据a)总承包合同技术附件b)与杭州锅炉厂的业务划分纪要c)1 月 11 日开工会三方的会议纪要1.2 设计原则和主要要求a) 安钢焦化厂现有 7、8 号焦炉为 2×55 孔 6 米焦炉，拟配套建设一套 JNG90-2 型（140t/h）的干熄焦装置。工艺设计条件如下：序号项目名称单位数量备注I焦炉孔数孔2×552每孔炭化室产焦量t22.3干基、全焦率 78.23焦炉机械维修计划次/日31 小时／次4焦炭温度℃1000±50焦炭装入装置的焦炭温度5周转时间h196紧张操作系数1.077焦炭残留挥发物％1.258焦炭平均粒度mm60b)干熄焦锅炉回收红焦的显热，所产生的蒸汽，通过汽轮机组发电，这部分承包范围由杭州锅炉厂完成。d)干熄焦系统单独设计一套除尘地面站。e) 本工程将采纳西门子 PCS7 控制系统实现对为 7#8#焦炉配套的 1x140t/h 干熄焦装置、1x140t/h 干熄焦环境除尘地面站、除盐水站、循环水系统等设施生产过程的监控。控制系统由基础控制级、监控级构成。f)干熄焦装置投产后，正常生产熄焦用干熄焦装置，湿熄焦系统做为干熄焦装置的备用。1.3 设计规模及建设进度1.3.1 设计规模安钢 7、8 号焦炉设计为 2×55 孔 6m 焦炉，设计规模按年产焦炭 110t，根据干熄焦装置设计 规定，确定干熄焦设计 规模为140t/h。1.3.2 建设进度2025 年 3 月完成...
