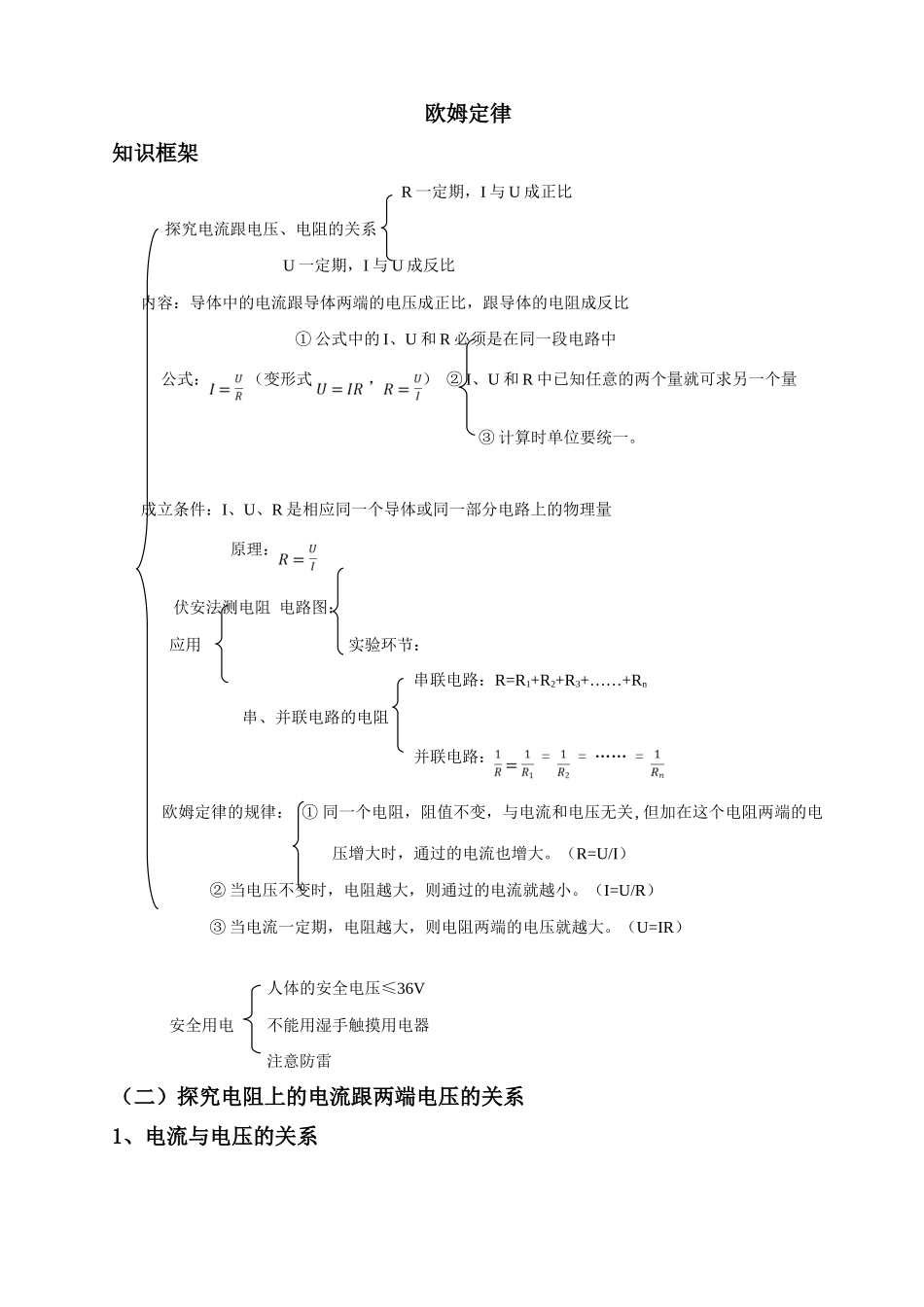

欧姆定律知识框架 R 一定期，I 与 U 成正比 探究电流跟电压、电阻的关系 U 一定期，I 与 U 成反比 内容：导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比 ① 公式中的 I、U 和 R 必须是在同一段电路中公式： （变形式 ，） ② I、U 和 R 中已知任意的两个量就可求另一个量③ 计算时单位要统一
成立条件：I、U、R 是相应同一个导体或同一部分电路上的物理量 原理： 伏安法测电阻 电路图： 应用 实验环节： 串联电路：R=R1+R2+R3+……+Rn串、并联电路的电阻并联电路： = = …… = 欧姆定律的规律： ① 同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大
（R=U/I） ② 当电压不变时，电阻越大，则通过的电流就越小
（I=U/R） ③ 当电流一定期，电阻越大，则电阻两端的电压就越大

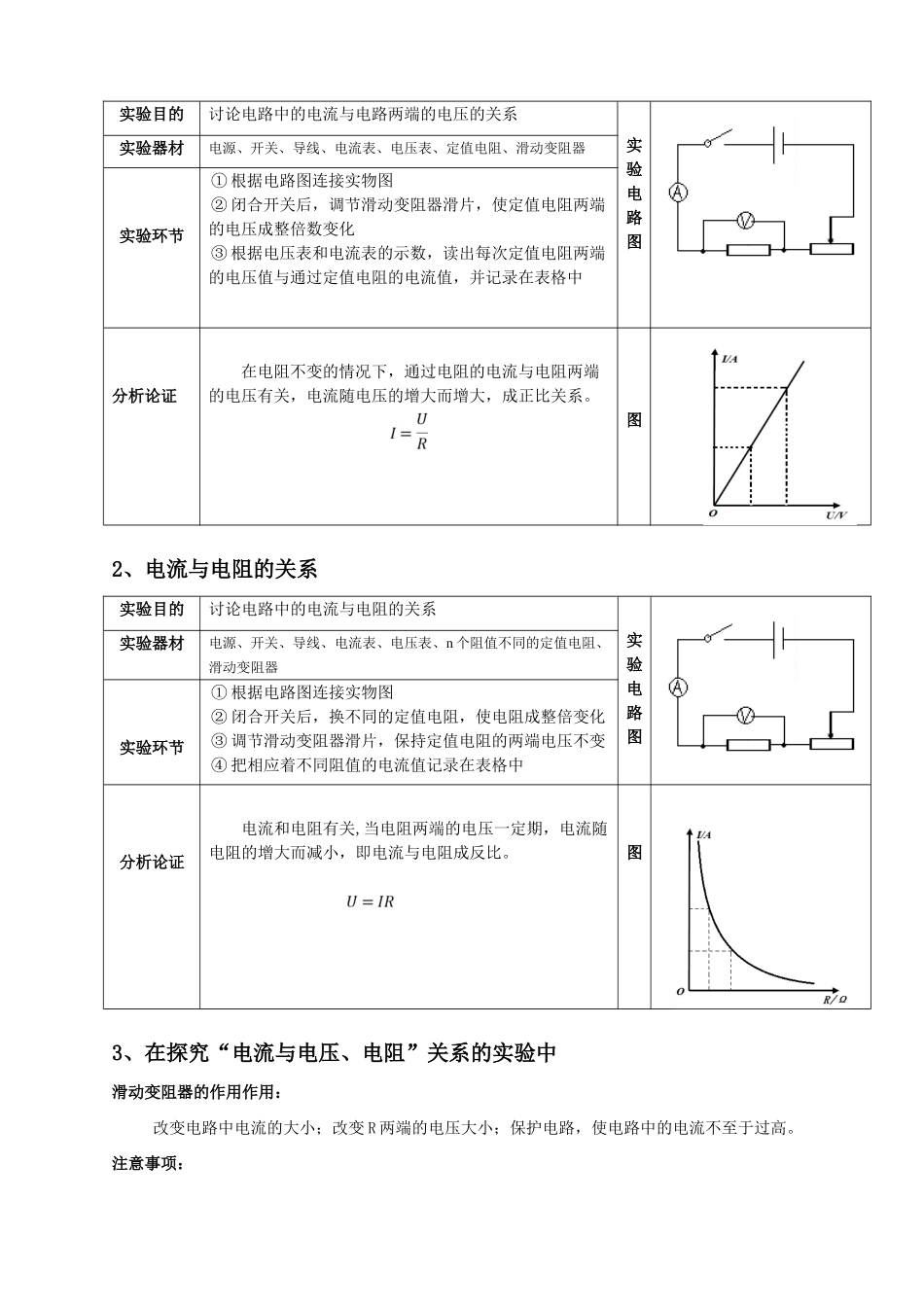

（U=IR） 人体的安全电压≤36V 安全用电 不能用湿手触摸用电器 注意防雷（二）探究电阻上的电流跟两端电压的关系1、电流与电压的关系实验目的讨论电路中的电流与电路两端的电压的关系实验电路图实验器材电源、开关、导线、电流表、电压表、定值电阻、滑动变阻器实验环节① 根据电路图连接实物图② 闭合开关后，调节滑动变阻器滑片，使定值电阻两端的电压成整倍数变化③ 根据电压表和电流表的示数，读出每次定值电阻两端的电压值与通过定值电阻的电流值，并记录在表格中分析论证在电阻不变的情况下，通过电阻的电流与电阻两端的电压有关，电流随电压的增大而增大，成正比关系
图2、电流与电阻的关系实验目的讨论电路中的电流与电阻的关系实验电路图实验器材电源、开关、导线、电流表、电压表、n 个阻值不同的定值电阻、滑动变阻器实验环节① 根据电路图连接实物图② 闭合开关后，换不同的定值电阻，使电阻成整倍变化③ 调节滑动变阻器滑片，保持定值电阻的两端电压不变
