2025年平法钢筋图集相关知识点

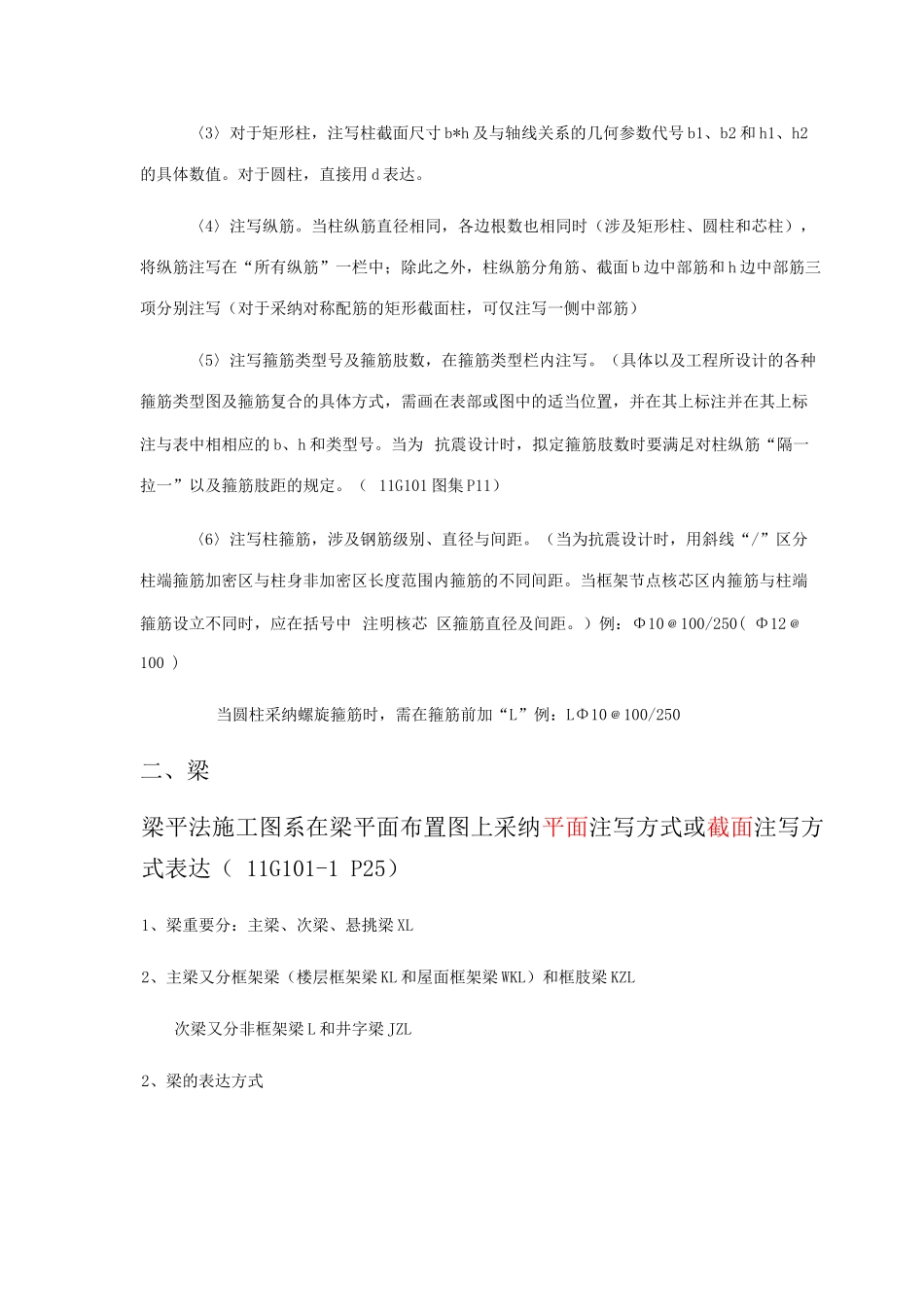

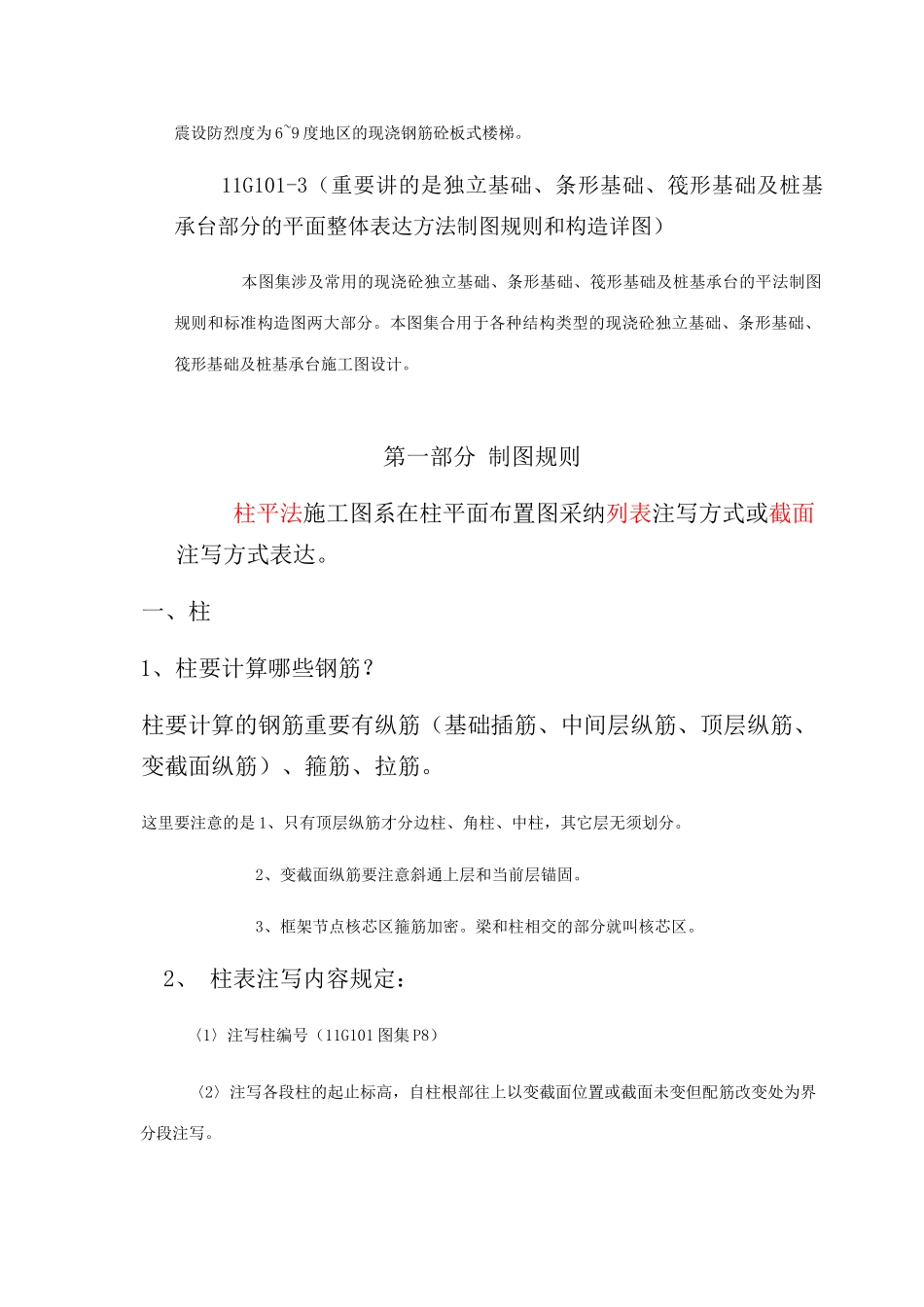

平法钢筋 11G101 图集相关知识点1、什么叫平法？ 平法的表达方式，概括来讲，是把结构构件的尺寸和配筋等，根据平面整体表达制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型的完整的设计。 2、什么叫结构层楼面标高？ 结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号相应一致。 11G101 平法系列图集共有三本，涉及： 11G101-1（重要讲的是现浇砼框架、剪力墙、梁、板部分的平面整体表达方法制图规则和构造详图） 本图集涉及基础顶面以上的现浇砼柱、剪力墙、梁、板（涉及有梁楼盖和无梁楼盖）等构件的平法制图规则和标准构造图两大部分。本图集合用于非抗震和抗震设防烈度为 6~9 度地区的现浇砼框架、剪力墙、框架-剪力墙和部分框支剪力墙等主体结构施工图的设计，以及各类结构中的现浇板（涉及有梁楼盖和无梁楼盖）、地下室结构部分现浇砼墙体、柱、梁、板结构施工图的设计。 11G101-2（重要讲的是现浇砼板式楼梯部分的平面整体表达方法制图规则和构造详图） 本图集涉及现浇砼板式楼梯制图和标准构造图两大部分。本图集合用于非抗震和抗震设防烈度为 6~9 度地区的现浇钢筋砼板式楼梯。 11G101-3（重要讲的是独立基础、条形基础、筏形基础及桩基承台部分的平面整体表达方法制图规则和构造详图） 本图集涉及常用的现浇砼独立基础、条形基础、筏形基础及桩基承台的平法制图规则和标准构造图两大部分。本图集合用于各种结构类型的现浇砼独立基础、条形基础、筏形基础及桩基承台施工图设计。第一部分 制图规则 柱平法施工图系在柱平面布置图采纳列表注写方式或截面注写方式表达。一、柱1、柱要计算哪些钢筋？柱要计算的钢筋重要有纵筋（基础插筋、中间层纵筋、顶层纵筋、变截面纵筋）、箍筋、拉筋。这里要注意的是 1、只有顶层纵筋才分边柱、角柱、中柱，其它层无须划分。 2、变截面纵筋要注意斜通上层和当前层锚固。 3、框架节点核芯区箍筋加密。梁和柱相交的部分就叫核芯区。 2、 柱表注写内容规定： 〈1〉注写柱编号（11G101 图集 P8） 〈2〉注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。 〈3〉对于矩形柱，注写柱截面尺寸 b*h 及与轴线关系的几何参数代号 b1、b2 和 h1、h2的具体数值。对于圆柱，直接用 d 表达。 〈4〉注写纵筋。当柱纵筋直径相同，...
