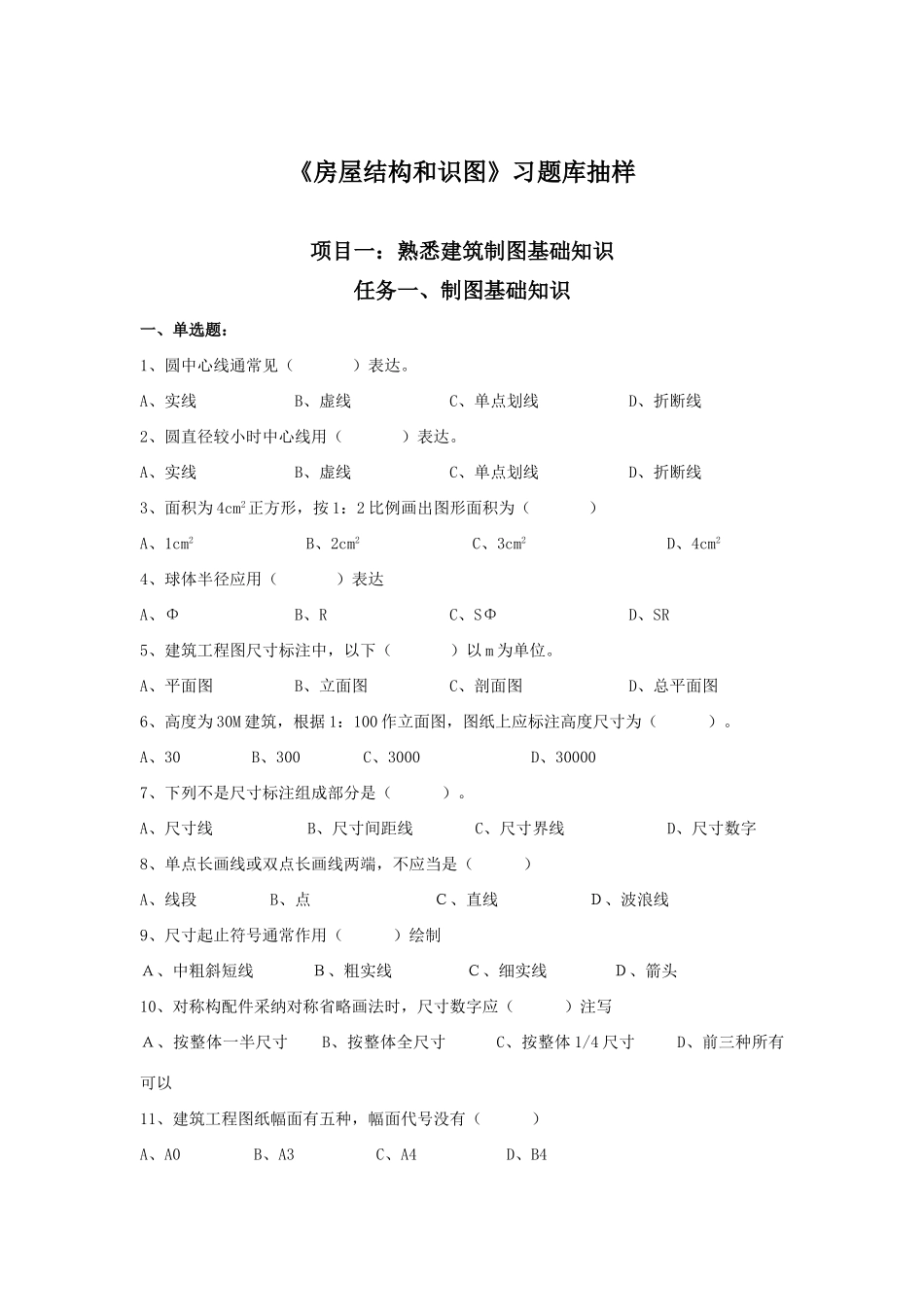

2025年房屋构造与识图习题库_第1页
1/19
2025年房屋构造与识图习题库_第2页
2/19
2025年房屋构造与识图习题库_第3页
3/19
《房屋结构和识图》习题库抽样项目一:熟悉建筑制图基础知识任务一、制图基础知识一、单选题:1、圆中心线通常见( )表达。A、实线 B、虚线 C、单点划线 D、折断线2、圆直径较小时中心线用( )表达。A、实线 B、虚线 C、单点划线 D、折断线3、面积为 4cm2正方形,按 1:2 比例画出图形面积为( )A、1cm2 B、2cm2 C、3cm2 D、4cm24、球体半径应用( )表达A、Φ B、R C、SΦ D、SR 5、建筑工程图尺寸标注中,以下( )以 m 为单位。A、平面图 B、立面图 C、剖面图 D、总平面图6、高度为 30M 建筑,根据 1:100 作立面图,图纸上应标注高度尺寸为( )。A、30B、300C、3000D、300007、下列不是尺寸标注组成部分是( )。A、尺寸线B、尺寸间距线C、尺寸界线 D、尺寸数字8、单点长画线或双点长画线两端,不应当是( )A、线段 B、点 C、直线 D、波浪线9、尺寸起止符号通常作用( )绘制A、中粗斜短线 B、粗实线 C、细实线 D、箭头10、对称构配件采纳对称省略画法时,尺寸数字应( )注写A、按整体一半尺寸 B、按整体全尺寸 C、按整体 1/4 尺寸 D、前三种所有可以11、建筑工程图纸幅面有五种,幅面代号没有( )A、A0 B、A3 C、A4 D、B412、图样及说明中汉字,宜采纳( )A、仿宋体 B、扁仿宋体 C、方仿宋体 D、长仿宋体13、尺寸线应用( )绘制A、粗实线 B、中实线 C、细实线 D、特细实线14、尺寸线为竖向时,其尺寸数字字头应当朝向( )A、上 B、下 C、左 D、右15、在较小图形中,点划线绘制有困难时可用( )替换A、实线 B、虚线 C、折断线 D、波浪线16、建筑工程图尺寸单位,通常以( )为单位。A、m B、dm C、cm D、mm17、尺寸线和图样最外轮廓线间距不宜小于( )mm。A、5 B、10 C、15 D、20 18、以下相关图线画法错误是( )A、虚线、单点划线、双点划线线段长度和间隔,应各自相等B、互相平行图线,其间隙不能小于粗线宽度C、单点划线两端不应是点D、虚线和虚线相交,应交于虚线处19、对的尺寸标注方法是( )A、轮廓线可用做尺寸线 B、轮廓线不可用做尺寸界线 C、中心线可用做尺寸线 D、尺寸界线不能做为尺寸线二、多选题: 1、建筑工程图纸幅面规格不含( )A、A0 B、A2 C、A4 D、A6 E、A82、工程建设图图线包具有( ABDE )等。A、实线 B、虚线 C、曲线 D、波浪线 E、折断线3、图线线宽有哪多个( )A、0.5mm B、1mm C、1.4mm...
