2025年混凝土试题题库VIP专享

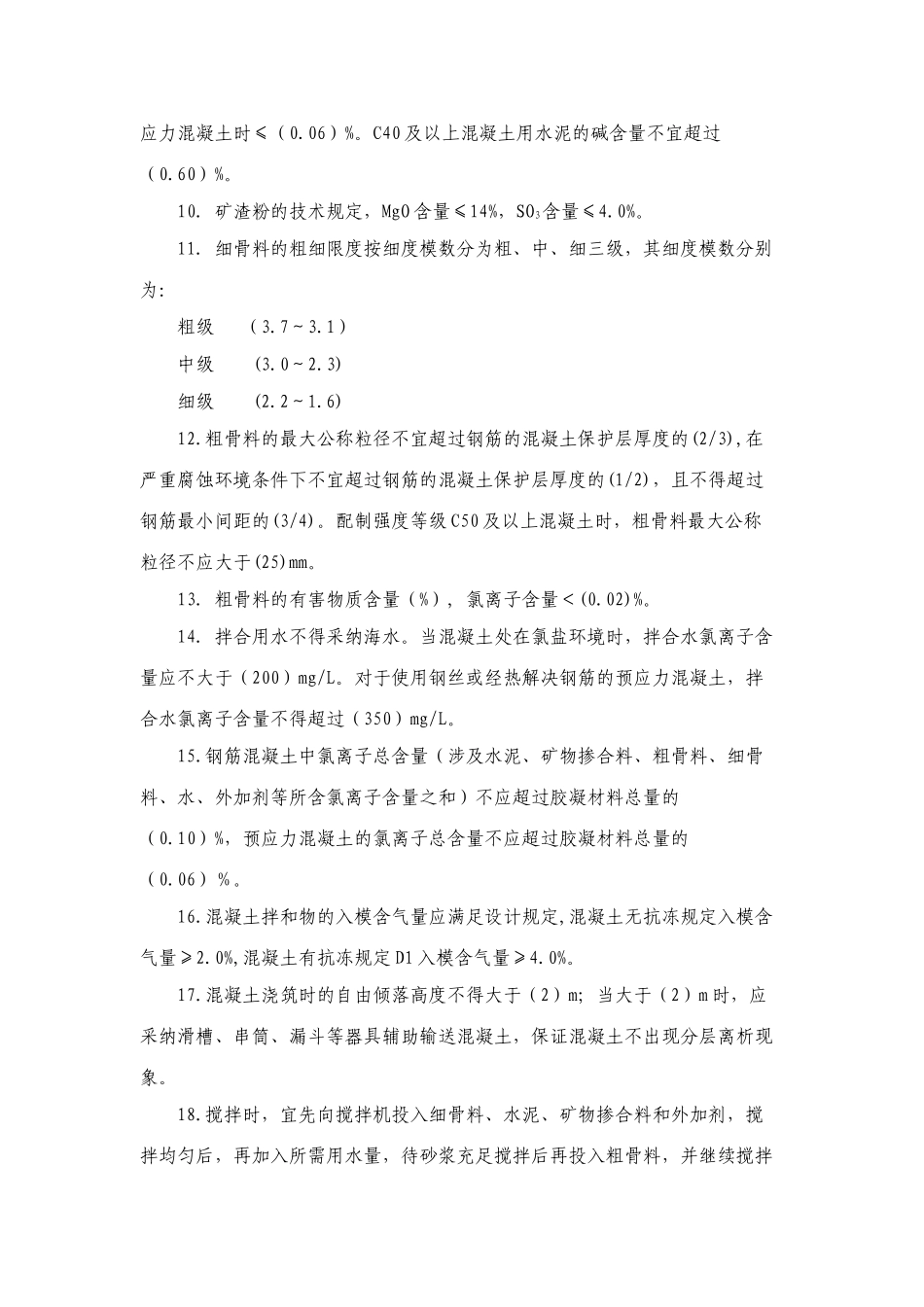

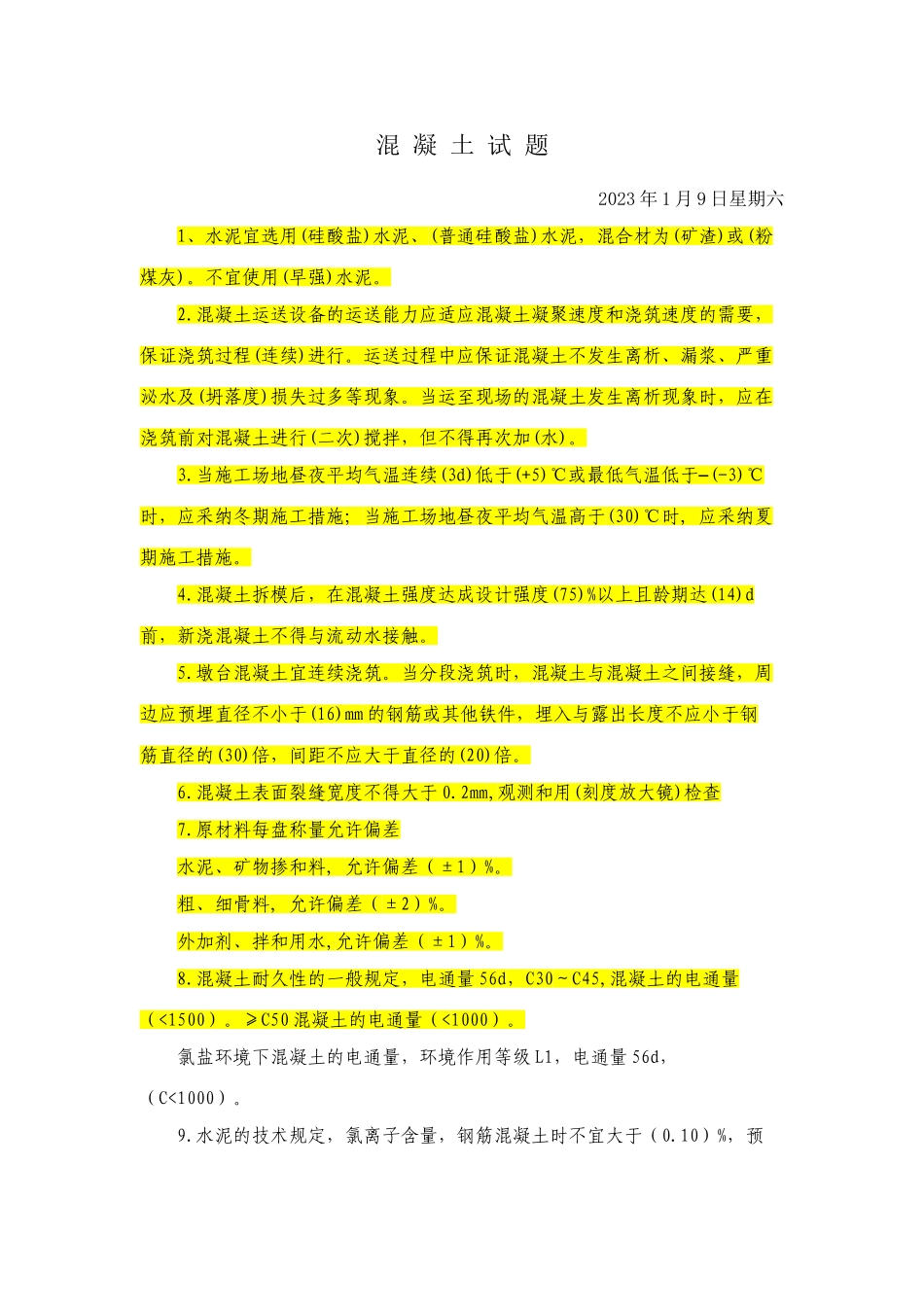

混 凝 土 试 题 2023 年 1 月 9 日星期六1、水泥宜选用(硅酸盐)水泥、(普通硅酸盐)水泥，混合材为(矿渣)或(粉煤灰)。不宜使用(早强)水泥。2.混凝土运送设备的运送能力应适应混凝土凝聚速度和浇筑速度的需要，保证浇筑过程(连续)进行。运送过程中应保证混凝土不发生离析、漏浆、严重泌水及(坍落度)损失过多等现象。当运至现场的混凝土发生离析现象时，应在浇筑前对混凝土进行(二次)搅拌，但不得再次加(水)。3.当施工场地昼夜平均气温连续(3d)低于(+5)℃或最低气温低于–(-3)℃时，应采纳冬期施工措施; 当施工场地昼夜平均气温高于(30)℃时, 应采纳夏期施工措施。4.混凝土拆模后，在混凝土强度达成设计强度(75)%以上且龄期达(14)d前，新浇混凝土不得与流动水接触。5.墩台混凝土宜连续浇筑。当分段浇筑时，混凝土与混凝土之间接缝，周边应预埋直径不小于(16)mm 的钢筋或其他铁件，埋入与露出长度不应小于钢筋直径的(30)倍，间距不应大于直径的(20)倍。6.混凝土表面裂缝宽度不得大于 0.2mm,观测和用(刻度放大镜)检查 7.原材料每盘称量允许偏差水泥、矿物掺和料, 允许偏差（±1）%。粗、细骨料, 允许偏差（±2）%。外加剂、拌和用水,允许偏差（±1）%。8.混凝土耐久性的一般规定，电通量 56d，C30～C45,混凝土的电通量（<1500）。≥C50 混凝土的电通量（<1000）。氯盐环境下混凝土的电通量，环境作用等级 L1，电通量 56d，（C<1000）。9.水泥的技术规定，氯离子含量，钢筋混凝土时不宜大于（0.10）%，预应力混凝土时≤（0.06）%。C40 及以上混凝土用水泥的碱含量不宜超过（0.60）%。10. 矿渣粉的技术规定，MgO 含量≤14%，SO3含量≤4.0%。11. 细骨料的粗细限度按细度模数分为粗、中、细三级，其细度模数分别为：粗级 （3.7～3.1）中级 (3.0～2.3)细级 (2.2～1.6)12.粗骨料的最大公称粒径不宜超过钢筋的混凝土保护层厚度的(2/3),在严重腐蚀环境条件下不宜超过钢筋的混凝土保护层厚度的(1/2)，且不得超过钢筋最小间距的(3/4)。配制强度等级 C50 及以上混凝土时，粗骨料最大公称粒径不应大于(25)mm。13. 粗骨料的有害物质含量（%）, 氯离子含量＜(0.02)%。14. 拌合用水不得采纳海水。当混凝土处在氯盐环境时，拌合水氯离子含量应不大于（200）mg/L。对于使用钢丝或经热解决钢筋的预应力混凝土，拌合水氯离子含量不得超过（350）mg/L。15.钢筋混凝土中氯离子总含量（涉及水泥、矿物掺合料、粗骨料、细骨料、水、外加剂等所...
