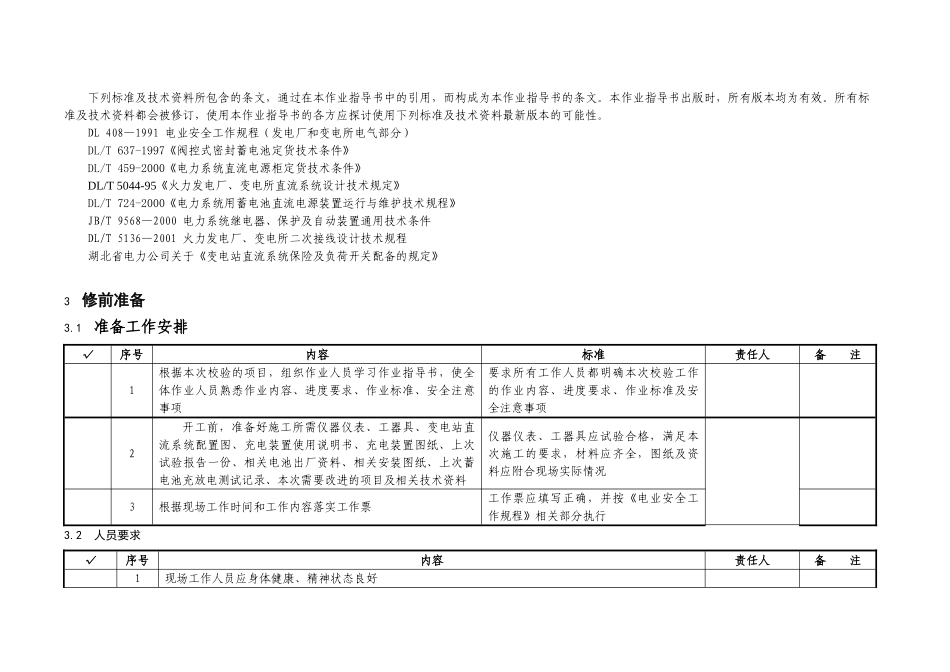

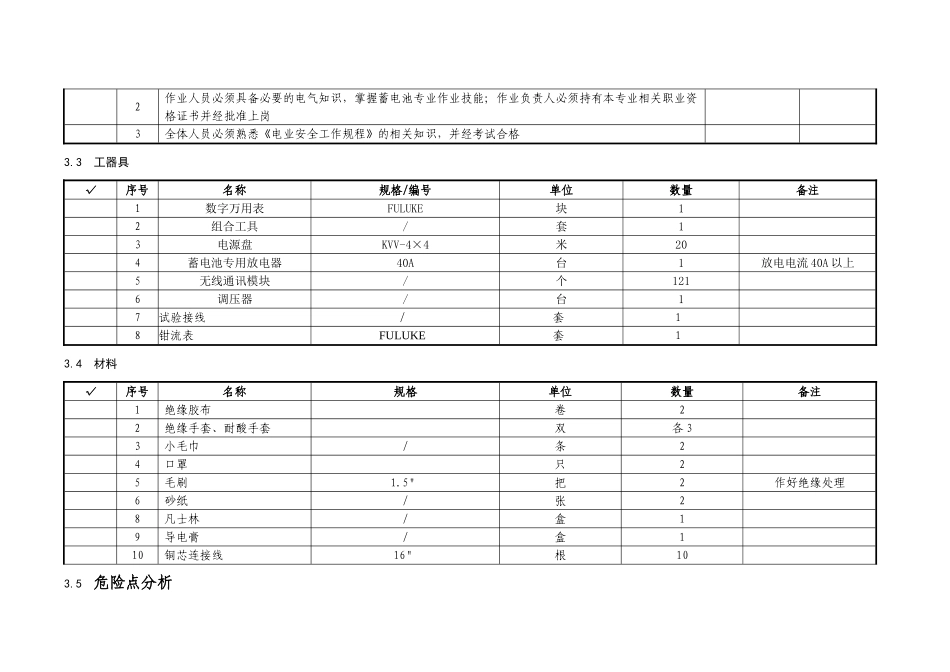

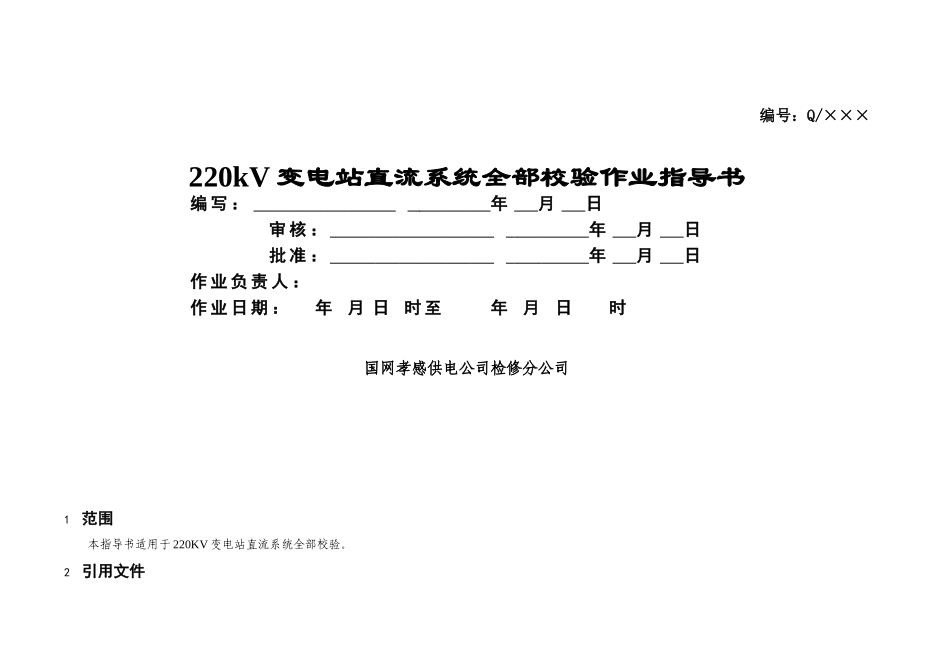

编号：Q/×××220kV 变电站直流系统全部校验作业指导书编 写 ： 年 月 日审 核 ： 年 月 日批 准 ： 年 月 日作 业 负 责 人 ：作 业 日 期 ： 年 月 日 时 至 年 月 日 时国网孝感供电公司检修分公司1 范围本指导书适用于 220KV 变电站直流系统全部校验。2 引用文件 下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）DL/T 637-1997《阀控式密封蓄电池定货技术条件》DL/T 459-2000《电力系统直流电源柜定货技术条件》DL/T 5044-95《火力发电厂、变电所直流系统设计技术规定》DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》JB/T 9568—2000 电力系统继电器、保护及自动装置通用技术条件DL/T 5136—2001 火力发电厂、变电所二次接线设计技术规程湖北省电力公司关于《变电站直流系统保险及负荷开关配备的规定》3 修前准备3.1 准备工作安排√序号内容标准责任人备 注1根据本次校验的项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、进度要求、作业标准、安全注意事项要求所有工作人员都明确本次校验工作的作业内容、进度要求、作业标准及安全注意事项2开工前，准备好施工所需仪器仪表、工器具、变电站直流系统配置图、充电装置使用说明书、充电装置图纸、上次试验报告一份、相关电池出厂资料、相关安装图纸、上次蓄电池充放电测试记录、本次需要改进的项目及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况3根据现场工作时间和工作内容落实工作票工作票应填写正确，并按《电业安全工作规程》相关部分执行3.2 人员要求√序号内容责任人备 注1现场工作人员应身体健康、精神状态良好2作业人员必须具备必要的电气知识，掌握蓄电池专业作业技能；作业负责人必须持有本专业相关职业资格证书并经批准上岗3全体人员必须熟悉《电业安全工作规程》的相关知识，并经考试合格3.3 工器具√序号名称规格/编号 单位数量备注1数字万用表FULUKE块12组合工具/套13电源盘KVV-4×4米204蓄电池专用放电器40A台1放电电流 40A 以上5无线通讯模块/个1216调压器/台17试...
