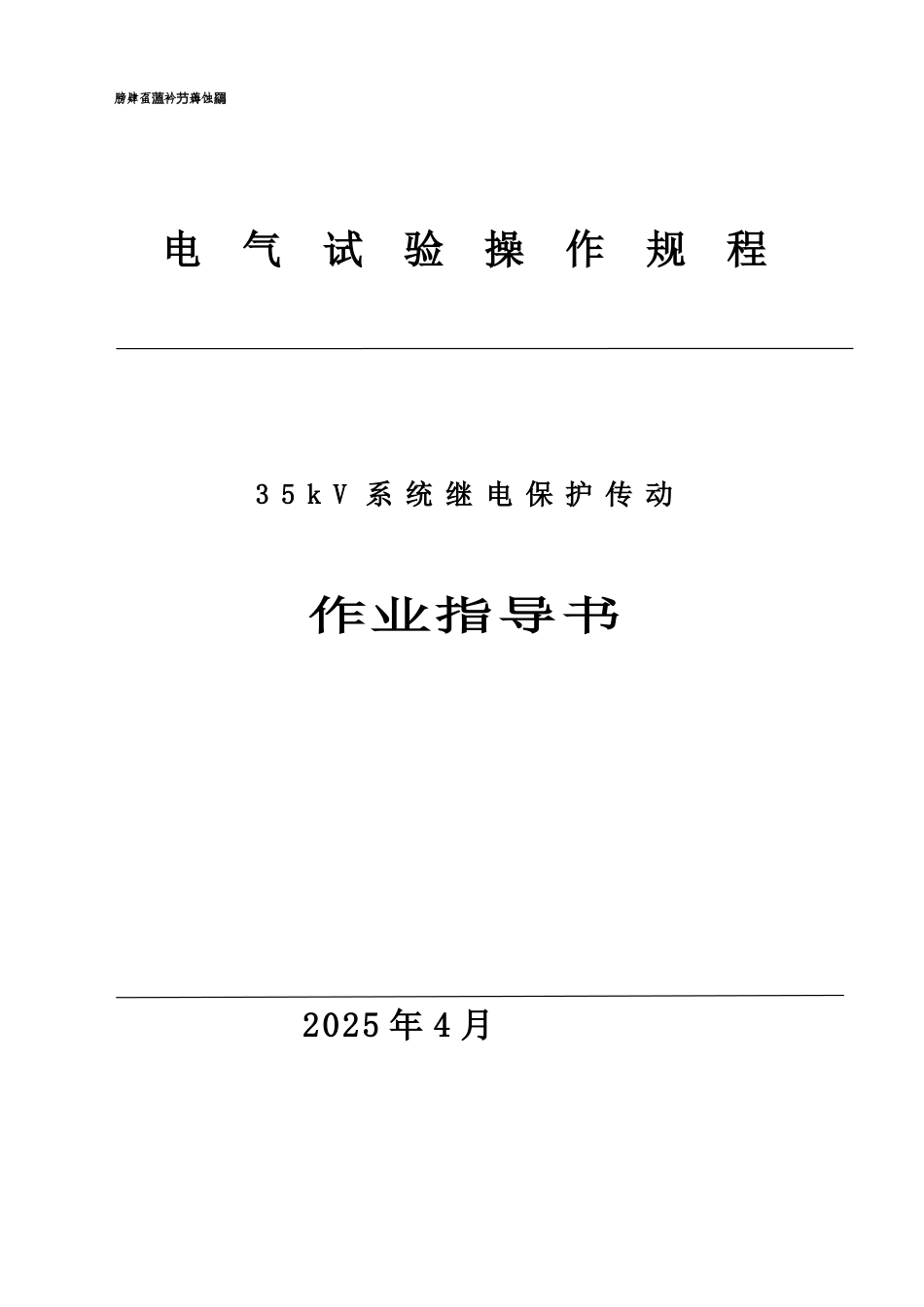

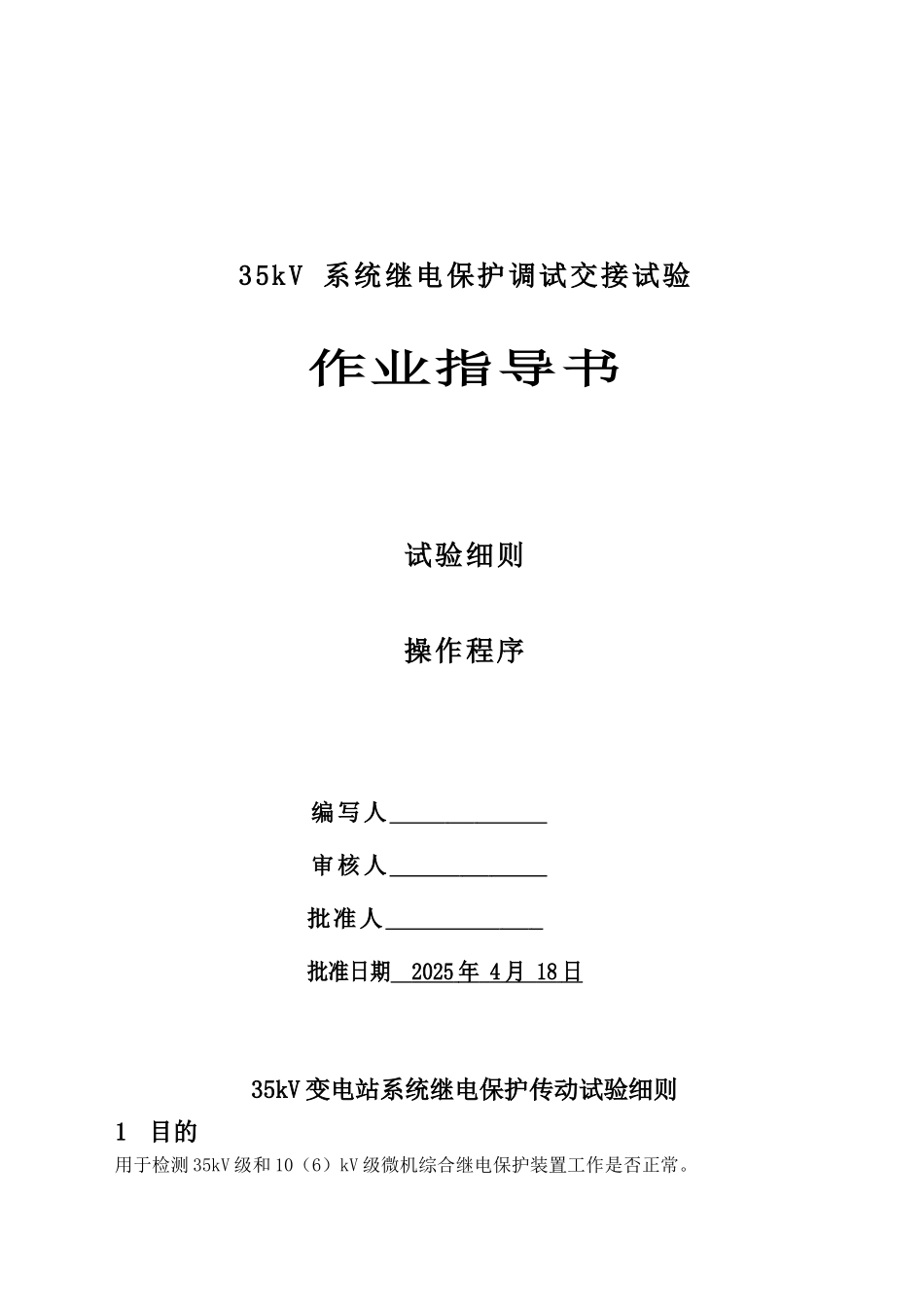

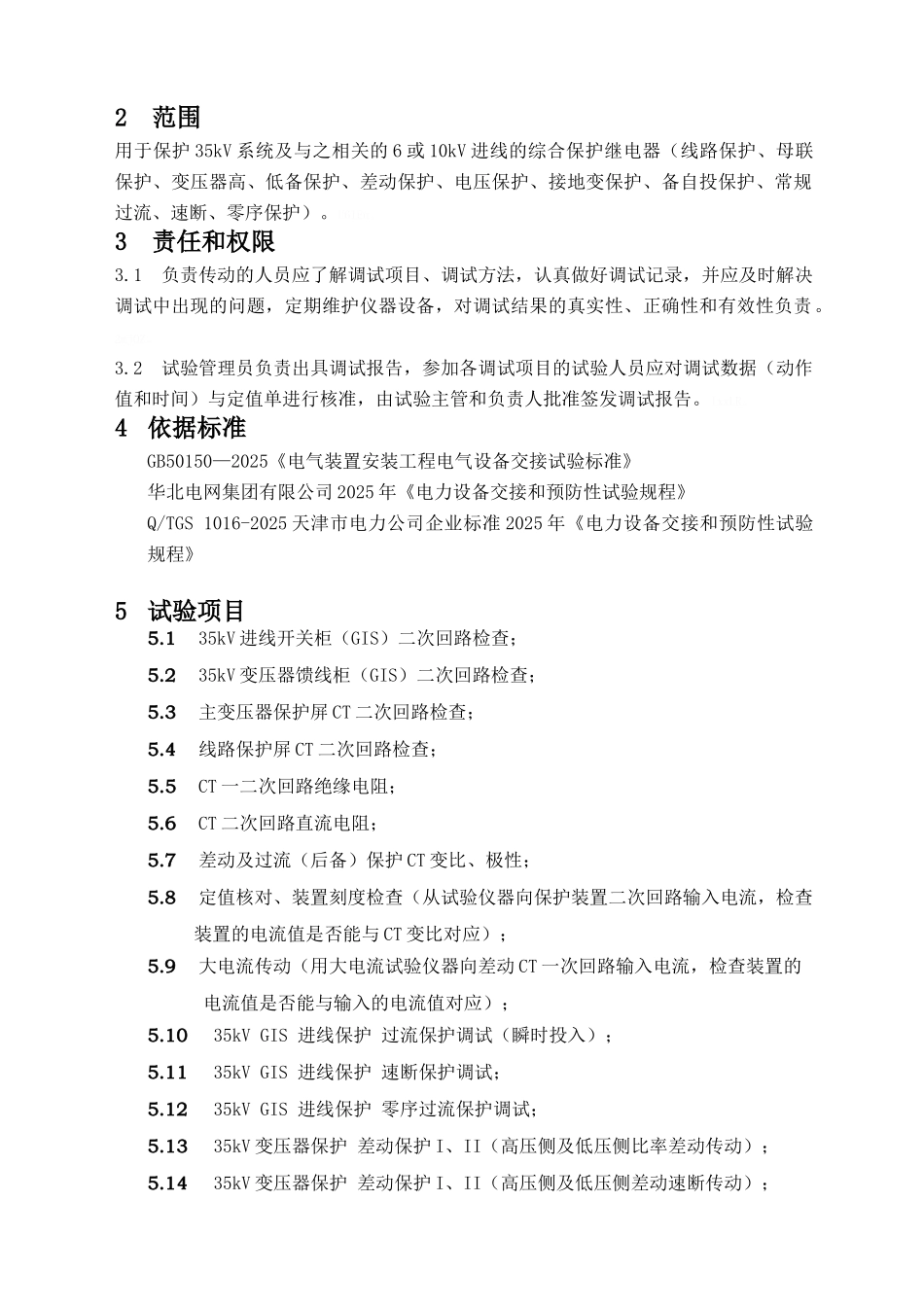

膀肄虿衿薅蚀薀芀羂 电 气 试 验 操 作 规 程3 5 k V 系 统 继 电 保 护 传 动作业指导书2025 年 4 月35kV 系统继电保护调试交接试验作业指导书试验细则操作程序 编写人 审核人 批准人 批准日期 2025 年 4 月 18 日 35kV 变电站系统继电保护传动试验细则1目的用于检测 35kV 级和 10（6）kV 级微机综合继电保护装置工作是否正常。2 范围用于保护 35kV 系统及与之相关的 6 或 10kV 进线的综合保护继电器（线路保护、母联保护、变压器高、低备保护、差动保护、电压保护、接地变保护、备自投保护、常规过流、速断、零序保护）。U6IEu。3 责任和权限3.1 负责传动的人员应了解调试项目、调试方法，认真做好调试记录，并应及时解决调试中出现的问题，定期维护仪器设备，对调试结果的真实性、正确性和有效性负责。2mjOZ。3.2 试验管理员负责出具调试报告，参加各调试项目的试验人员应对调试数据（动作值和时间）与定值单进行核准，由试验主管和负责人批准签发调试报告。lxxLR。4依据标准GB50150—2025《电气装置安装工程电气设备交接试验标准》华北电网集团有限公司 2025 年《电力设备交接和预防性试验规程》Q/TGS 1016-2025 天津市电力公司企业标准 2025 年《电力设备交接和预防性试验规程》5试验项目5.1 35kV 进线开关柜（GIS）二次回路检查；5.2 35kV 变压器馈线柜（GIS）二次回路检查；5.3 主变压器保护屏 CT 二次回路检查；5.4 线路保护屏 CT 二次回路检查；5.5 CT 一二次回路绝缘电阻；5.6 CT 二次回路直流电阻；5.7 差动及过流（后备）保护 CT 变比、极性；5.8 定值核对、装置刻度检查（从试验仪器向保护装置二次回路输入电流，检查装置的电流值是否能与 CT 变比对应）；5.9 大电流传动（用大电流试验仪器向差动 CT 一次回路输入电流，检查装置的电流值是否能与输入的电流值对应）；5.1035kV GIS 进线保护 过流保护调试（瞬时投入）；5.1135kV GIS 进线保护 速断保护调试；5.1235kV GIS 进线保护 零序过流保护调试；5.1335kV 变压器保护 差动保护 I、II（高压侧及低压侧比率差动传动）；5.1435kV 变压器保护 差动保护 I、II（高压侧及低压侧差动速断传动）；5.1535kV 变压器保护 高后备保护（过流传动）；5.1635kV 变压器保护 高后备保护（过负荷传动）；5.1735kV 变压器保护 高后备保护（复合电压闭锁过流保护传动）；5.1835kV 变压器保护 ...
