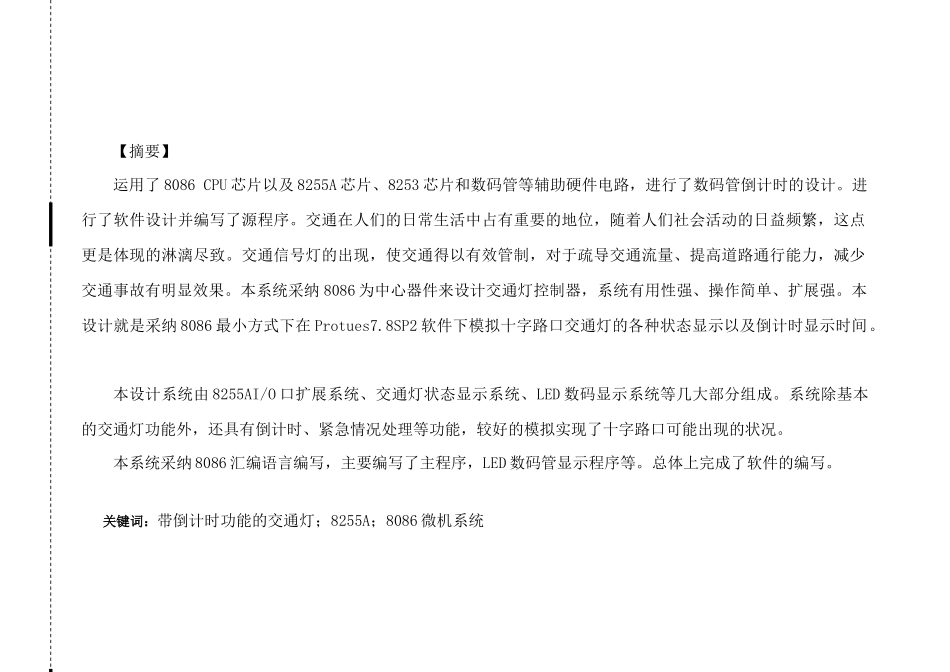

【摘要】运用了 8086 CPU 芯片以及 8255A 芯片、8253 芯片和数码管等辅助硬件电路，进行了数码管倒计时的设计。进行了软件设计并编写了源程序。交通在人们的日常生活中占有重要的地位，随着人们社会活动的日益频繁，这点更是体现的淋漓尽致。交通信号灯的出现，使交通得以有效管制，对于疏导交通流量、提高道路通行能力，减少交通事故有明显效果。本系统采纳 8086 为中心器件来设计交通灯控制器，系统有用性强、操作简单、扩展强。本设计就是采纳 8086 最小方式下在 Protues7.8SP2 软件下模拟十字路口交通灯的各种状态显示以及倒计时显示时间。 本设计系统由 8255AI/O 口扩展系统、交通灯状态显示系统、LED 数码显示系统等几大部分组成。系统除基本的交通灯功能外，还具有倒计时、紧急情况处理等功能，较好的模拟实现了十字路口可能出现的状况。 本系统采纳 8086 汇编语言编写，主要编写了主程序，LED 数码管显示程序等。总体上完成了软件的编写。 关键词：带倒计时功能的交通灯；8255A；8086 微机系统目 录一、概述1.1 课程设计的目的··············································31.2课程设计的要求············································3二、总体设计方案及说明 2.1 系统总体设计方案··········································4 2.2系统工作框图··············································4三、系统硬件电路设计3.1 Intel 8086 微处理器的简介···································53.2 8255A 芯片的工作原理 ·············································· 73.3 多位数码管的工作原理··················································83.4 74LS273芯片简介·········································· 103.5系统电路图设计 ········································11 3.5.1.系统总电路图设计······························...
