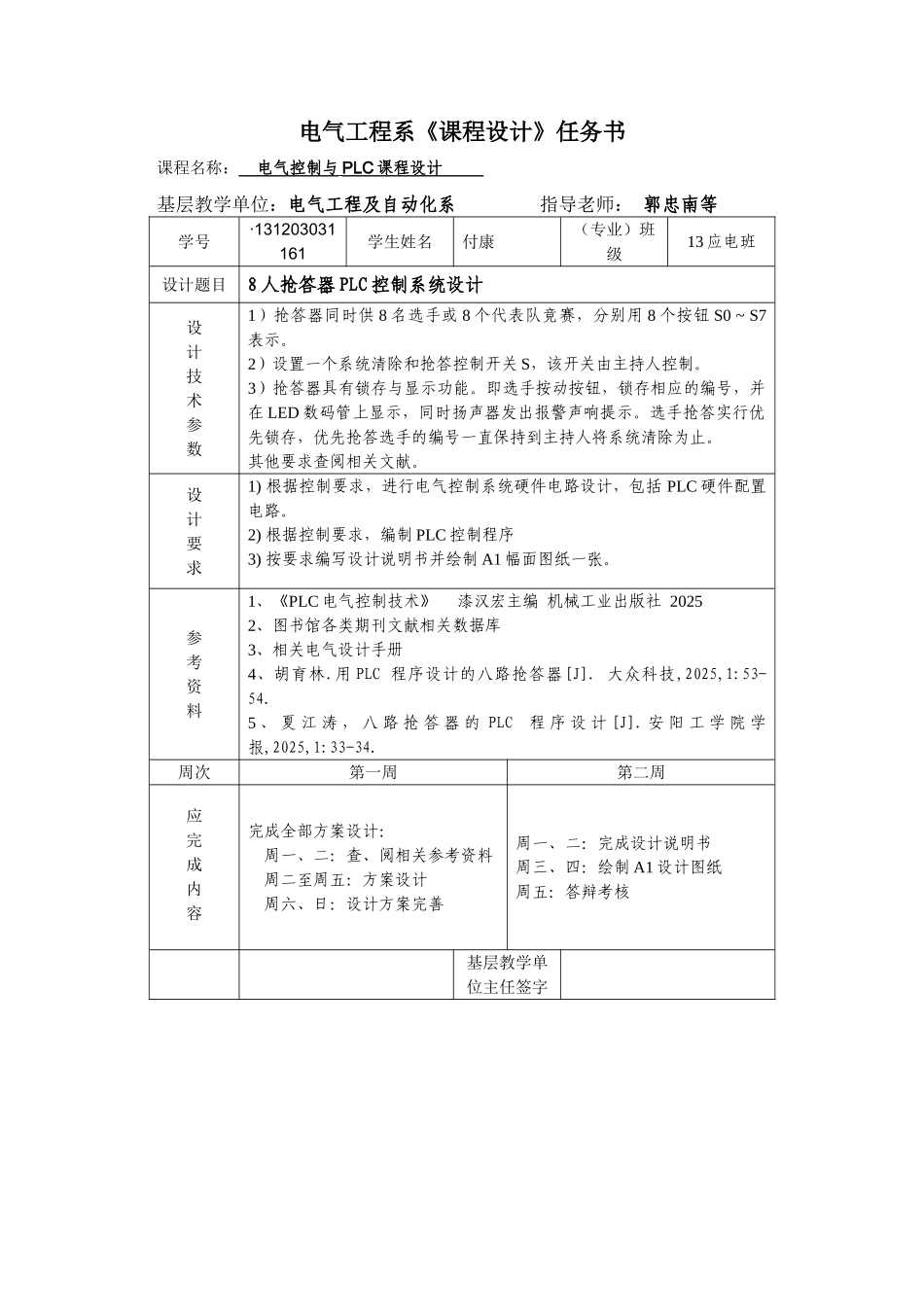

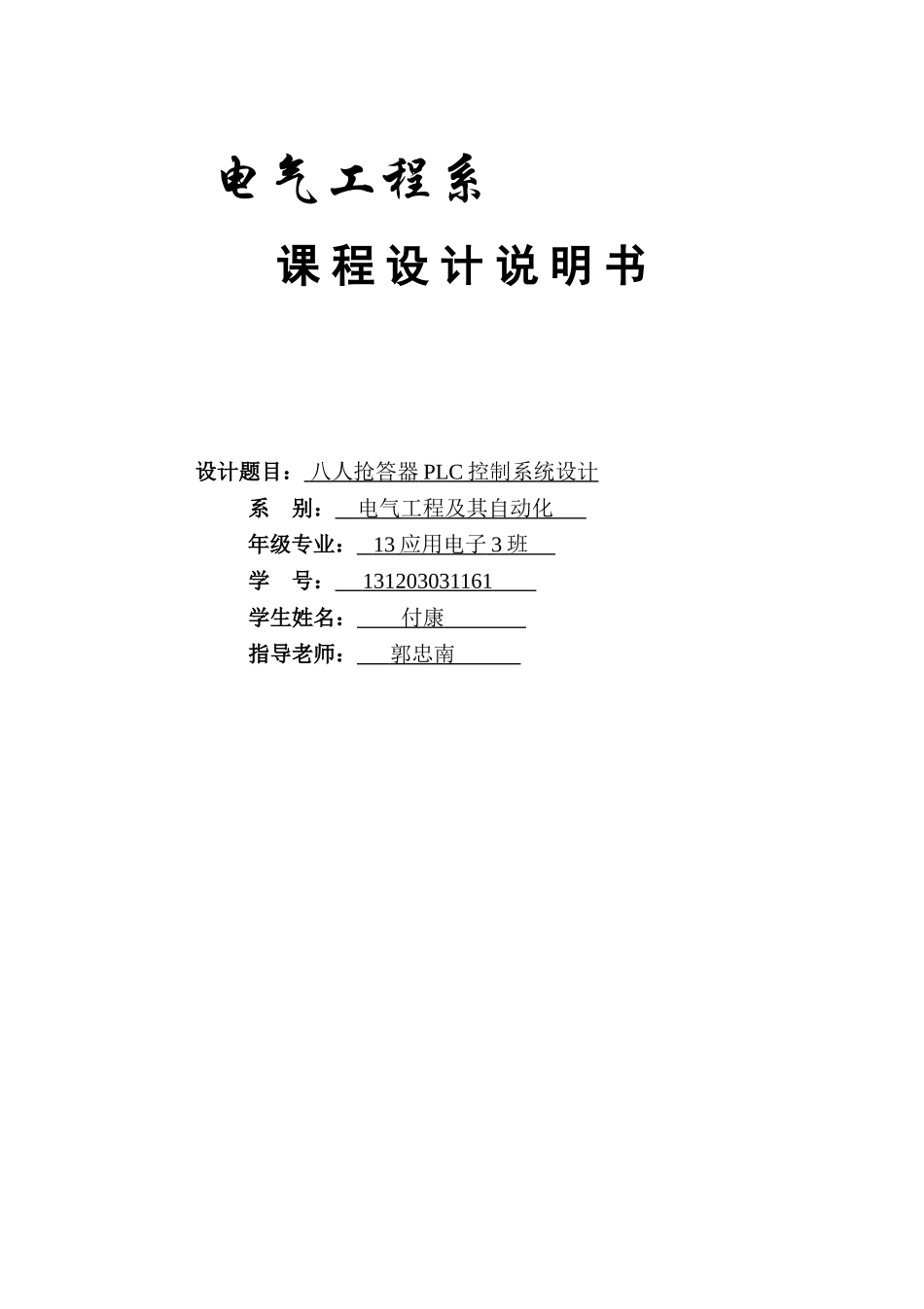

电气工程系课 程 设 计 说 明 书 设计题目： 八人抢答器 PLC 控制系统设计 系 别： 电气工程及其自动化 年级专业： 13 应用电子 3 班 学 号： 131203031161 学生姓名： 付康 指导老师： 郭忠南 电气工程系《课程设计》任务书课程名称： 电气控制与 PLC 课程设计 基层教学单位：电气工程及自动化系 指导老师： 郭忠南等学号·131203031161学生姓名付康（专业）班级13 应电班设计题目8 人抢答器 PLC 控制系统设计设计技术参数1）抢答器同时供 8 名选手或 8 个代表队竞赛，分别用 8 个按钮 S0 ~ S7表示。2）设置一个系统清除和抢答控制开关 S，该开关由主持人控制。3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的编号，并在 LED 数码管上显示，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先抢答选手的编号一直保持到主持人将系统清除为止。其他要求查阅相关文献。设计要求1) 根据控制要求，进行电气控制系统硬件电路设计，包括 PLC 硬件配置电路。2) 根据控制要求，编制 PLC 控制程序3) 按要求编写设计说明书并绘制 A1 幅面图纸一张。参考资料1、《PLC 电气控制技术》 漆汉宏主编 机械工业出版社 20252、图书馆各类期刊文献相关数据库3、相关电气设计手册4、胡育林.用 PLC 程序设计的八路抢答器[J]. 大众科技,2025,1:53-54.5 、 夏 江 涛 ， 八 路 抢 答 器 的 PLC 程 序 设 计 [J]. 安 阳 工 学 院 学报,2025,1:33-34.周次第一周第二周应完成内容完成全部方案设计：周一、二：查、阅相关参考资料周二至周五：方案设计周六、日：设计方案完善周一、二：完成设计说明书周三、四：绘制 A1 设计图纸周五：答辩考核 基层教学单位主任签字 摘要 可编程序控制器（PLC）是综合了计算机技术、自动控制技术和通信技术的一门新兴技术，是实现工业生产、科学讨论以及其他各个领域自动化技术的重要手段之一，应用十分广泛，是现代工业控制的三大支柱之一。近年来随着科技的飞速进展，PLC 的应用正在不断地走向深化，同时带动传统控制日月 益。它具有结构简单、编程方便、可靠性高等优点，已广泛用于工业过程和位置的自动控制中。据统计，可编程控制器是工业自动化装置中应用最多的一种设备。可编程控制器将成为今后工业控制的主要手段和重要的基础设备之一，PLC、机器人、CAD/CAM 将成为工业生产的三大支柱。PLC 控制系统设计 8人抢答器...
