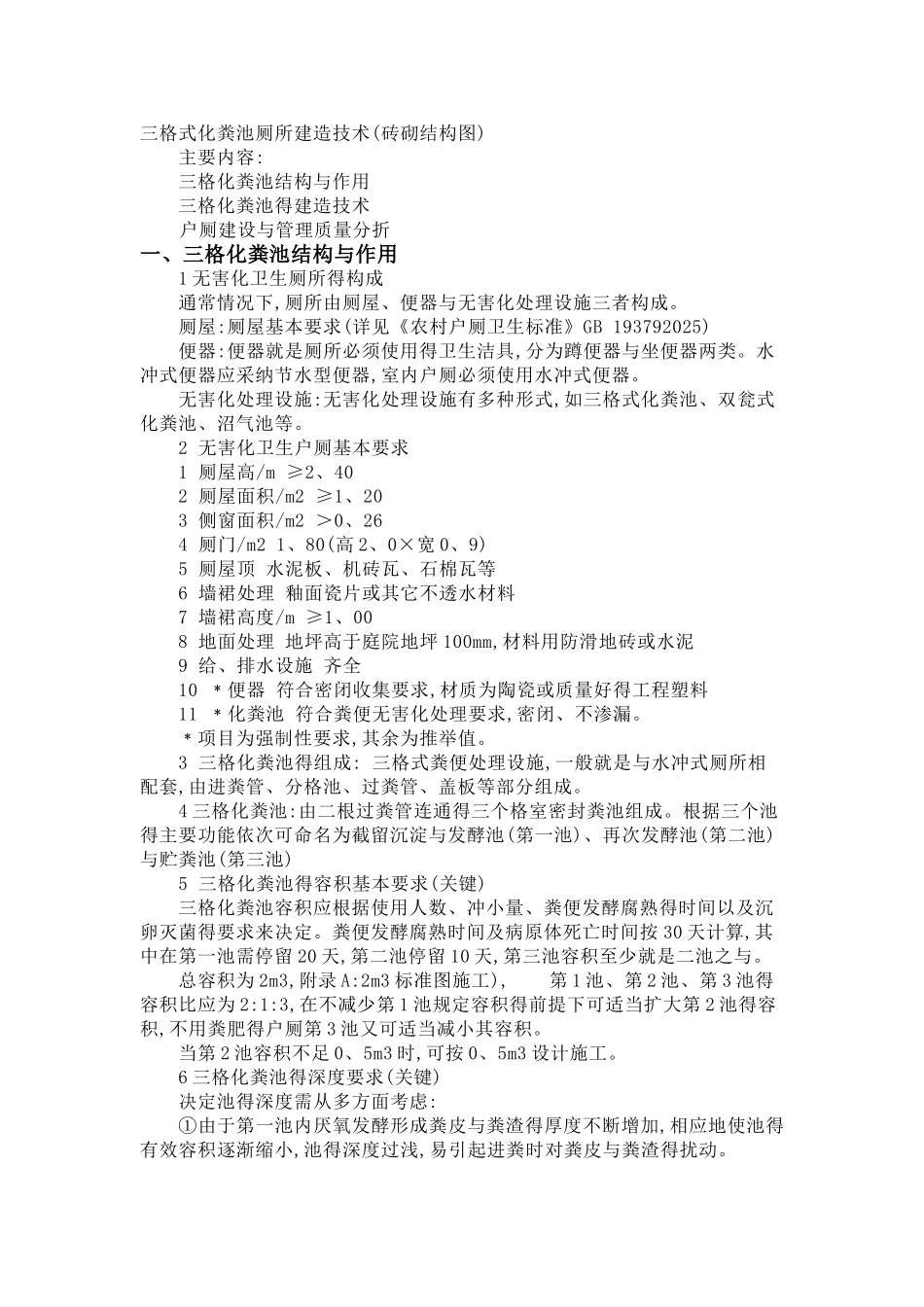

三格式化粪池厕所建造技术(砖砌结构图) 主要内容: 三格化粪池结构与作用 三格化粪池得建造技术 户厕建设与管理质量分折 一、三格化粪池结构与作用 1 无害化卫生厕所得构成 通常情况下,厕所由厕屋、便器与无害化处理设施三者构成。 厕屋:厕屋基本要求(详见《农村户厕卫生标准》GB 193792025) 便器:便器就是厕所必须使用得卫生洁具,分为蹲便器与坐便器两类。水冲式便器应采纳节水型便器,室内户厕必须使用水冲式便器。 无害化处理设施:无害化处理设施有多种形式,如三格式化粪池、双瓮式化粪池、沼气池等。 2 无害化卫生户厕基本要求 1 厕屋高/m ≥2、40 2 厕屋面积/m2 ≥1、20 3 侧窗面积/m2 ＞0、26 4 厕门/m2 1、80(高 2、0×宽 0、9) 5 厕屋顶 水泥板、机砖瓦、石棉瓦等 6 墙裙处理 釉面瓷片或其它不透水材料 7 墙裙高度/m ≥1、00 8 地面处理 地坪高于庭院地坪 100mm,材料用防滑地砖或水泥 9 给、排水设施 齐全 10 ﹡便器 符合密闭收集要求,材质为陶瓷或质量好得工程塑料 11 ﹡化粪池 符合粪便无害化处理要求,密闭、不渗漏。 ﹡项目为强制性要求,其余为推举值。 3 三格化粪池得组成: 三格式粪便处理设施,一般就是与水冲式厕所相配套,由进粪管、分格池、过粪管、盖板等部分组成。 4 三格化粪池:由二根过粪管连通得三个格室密封粪池组成。根据三个池得主要功能依次可命名为截留沉淀与发酵池(第一池)、再次发酵池(第二池)与贮粪池(第三池) 5 三格化粪池得容积基本要求(关键) 三格化粪池容积应根据使用人数、冲小量、粪便发酵腐熟得时间以及沉卵灭菌得要求来决定。粪便发酵腐熟时间及病原体死亡时间按 30 天计算,其中在第一池需停留 20 天,第二池停留 10 天,第三池容积至少就是二池之与。 总容积为 2m3,附录 A:2m3 标准图施工), 第 1 池、第 2 池、第 3 池得容积比应为 2:1:3,在不减少第 1 池规定容积得前提下可适当扩大第 2 池得容积,不用粪肥得户厕第 3 池又可适当减小其容积。 当第 2 池容积不足 0、5m3 时,可按 0、5m3 设计施工。 6 三格化粪池得深度要求(关键) 决定池得深度需从多方面考虑: ①由于第一池内厌氧发酵形成粪皮与粪渣得厚度不断增加,相应地使池得有效容积逐渐缩小,池得深度过浅,易引起进粪时对粪皮与粪渣得扰动。 ②我省大部分地区地下水位高,深度过大挖土施工得难度也大,所以池得深度不宜过大; ③从安全角度考虑,粪池得深度不宜...
