三角形钢屋架设计

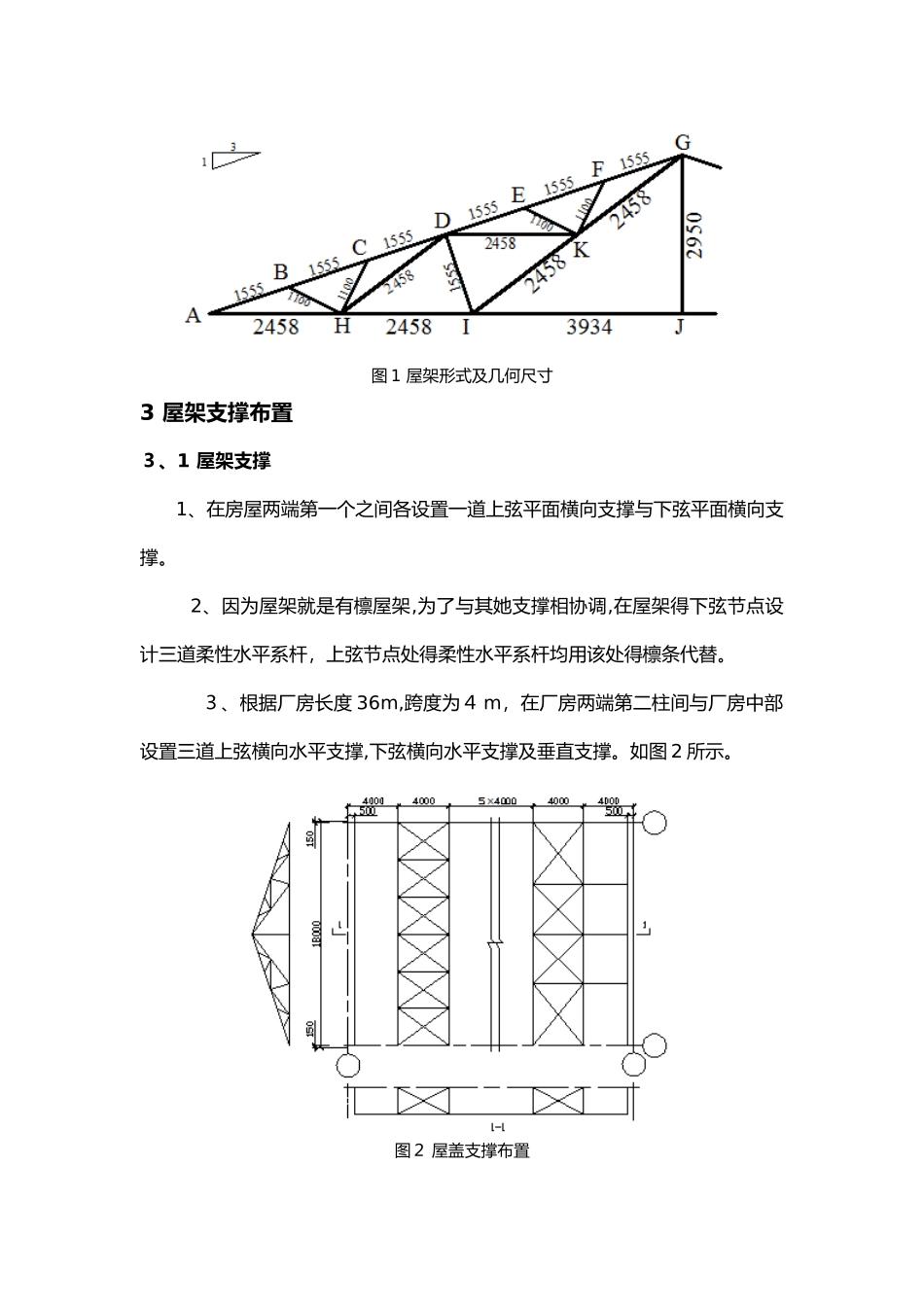

钢结构课程设计题目:某车间芬克式三角形普通钢屋架一、 设计资料车间为单跨厂房，全长 1 ２ 0 ｍ。屋架支撑在刚健混凝土柱上,柱距为6m。上柱截面尺寸为４０ 0x400m ｍ。混泥土强度等级为Ｃ２０,车间内设有一台起重重量 30t 得中级工作制式吊车。吊车轨顶标高为＋1 ２ m。1、屋架跨度： 18m2、屋面坡度: １:32 屋架杆件几何尺寸得计算 根据所用屋面材料得排水需求及跨度参数,采纳芬克式三角形屋架。屋面坡 度 为 ｉ ＝ 1:3, 屋 面 倾 角 α=arctg(1/ ３ )=18 、 435°, ｓ inα= ０ 、 316２,cosα=0、9 ４ 87屋架计算跨度 l0 ＝l-30 ０=１ 8 ００ 0-３ 00=1 ７ 700 ｍ m屋架跨中高度 h= l0×i/2=17 ７ 00／(２×3)=２ 9 ５０ｍ m上弦长度 L=ｌ 0/2 ｃｏ sα≈９３ 29 ｍ m节间长度 a=L/6=９ 329／6≈15 ５ 5mm节间水平段投影尺寸长度 a＇=aco ｓ α=1 ５ 55×０、948 ７=1 ４7 ５ mm根据几何关系,得屋架各杆件得几何尺寸如图 1 所示图 1 屋架形式及几何尺寸3 屋架支撑布置３、1 屋架支撑 1、在房屋两端第一个之间各设置一道上弦平面横向支撑与下弦平面横向支撑。 2、因为屋架就是有檩屋架,为了与其她支撑相协调,在屋架得下弦节点设计三道柔性水平系杆，上弦节点处得柔性水平系杆均用该处得檩条代替。 ３、根据厂房长度 36m,跨度为４ m，在厂房两端第二柱间与厂房中部设置三道上弦横向水平支撑,下弦横向水平支撑及垂直支撑。如图 2 所示。图２ 屋盖支撑布置3、２ 屋面檩条及其支撑 波形石棉瓦长 1820 ｍ m，要求搭接长度≥1 ５ 0 ｍｍ,且每张瓦至少要有三个支撑点,因此最大檩条间距为 半跨屋面所需檩条数 考虑到上弦平面横向支撑节点处必须设置檩条,为了便于布置,实际取半跨屋面檩条数 13 根,则檩条间距为:可以满足要求。图 3 屋面檩条及其支撑布置示意图3、２、1 截面选择 试选用普通槽钢[8，查表得 m=0、０ 8 ｋ N/m,Ix=101cm4，Wx=25、3ｃｍ３，Ｗ y＝5、8cm3； 截面塑性进展系数为 γx＝1、05,γ ｙ=1、2。 恒载 ０、3×0、7 ７ 8=0、2 ３ 3(ｋ N/m) 石棉瓦 ０、2×0、77 ８＝0、15 ６(ｋＮ/ｍ) 檩条与拉条 0 、 080 （ kN/m) 合计 g ｋ=0、4 ６ 9(ｋＮ/m） 可变荷载 q ｋ=0、６０ 0×0、７７８=0、４ 67(kN／m） 檩 条 得 均 布 荷 载 设 计 值 ｑ ＝ G ｇ ｋ + Ｑ q ｋ =1...
