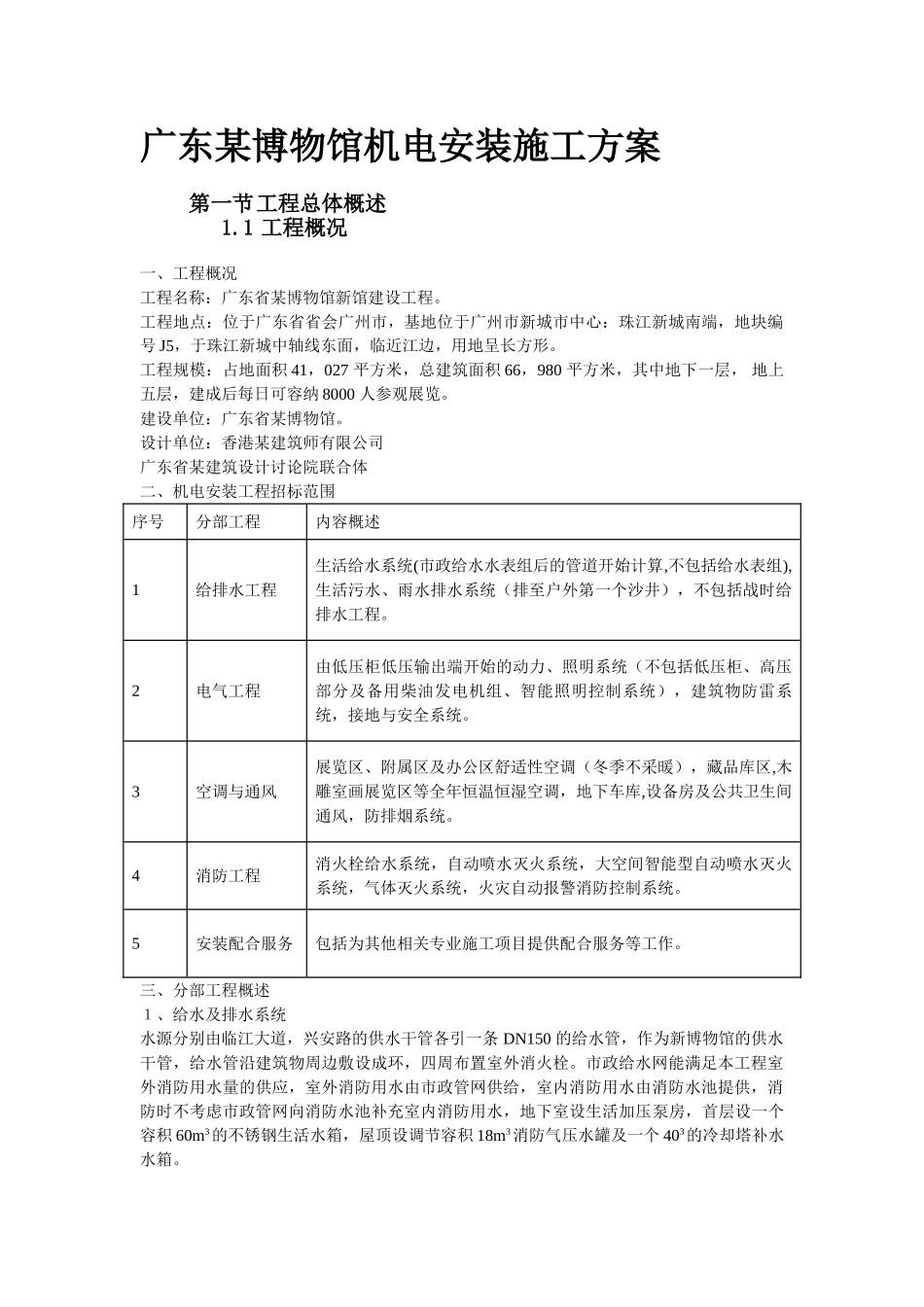

广东某博物馆机电安装施工方案第一节工程总体概述1.1 工程概况一、工程概况 工程名称：广东省某博物馆新馆建设工程。 工程地点：位于广东省省会广州市，基地位于广州市新城市中心：珠江新城南端，地块编号 J5，于珠江新城中轴线东面，临近江边，用地呈长方形。 工程规模：占地面积 41，027 平方米，总建筑面积 66，980 平方米，其中地下一层， 地上五层，建成后每日可容纳 8000 人参观展览。 建设单位：广东省某博物馆。 设计单位：香港某建筑师有限公司 广东省某建筑设计讨论院联合体 二、机电安装工程招标范围 序号分部工程内容概述1给排水工程生活给水系统(市政给水水表组后的管道开始计算,不包括给水表组),生活污水、雨水排水系统（排至户外第一个沙井），不包括战时给排水工程。2电气工程由低压柜低压输出端开始的动力、照明系统（不包括低压柜、高压部分及备用柴油发电机组、智能照明控制系统），建筑物防雷系统，接地与安全系统。3空调与通风展览区、附属区及办公区舒适性空调（冬季不采暖），藏品库区,木雕室画展览区等全年恒温恒湿空调，地下车库,设备房及公共卫生间通风，防排烟系统。4消防工程消火栓给水系统，自动喷水灭火系统，大空间智能型自动喷水灭火系统，气体灭火系统，火灾自动报警消防控制系统。5安装配合服务包括为其他相关专业施工项目提供配合服务等工作。三、分部工程概述 １、给水及排水系统 水源分别由临江大道，兴安路的供水干管各引一条 DN150 的给水管，作为新博物馆的供水干管，给水管沿建筑物周边敷设成环，四周布置室外消火栓。市政给水网能满足本工程室外消防用水量的供应，室外消防用水由市政管网供给，室内消防用水由消防水池提供，消防时不考虑市政管网向消防水池补充室内消防用水，地下室设生活加压泵房，首层设一个容积 60m3的不锈钢生活水箱，屋顶设调节容积 18m3消防气压水罐及一个 403的冷却塔补水水箱。 1)生活给水系统 建筑物设二路 DN150 进水管分别从不同的市政管段接入，本建筑给水从竖向上分二个给水区：第一区 地下室至二层，由市政给水管直接供水。第二区 三层至层面，由设在地下室的变频高速给水泵组供给。 生活变频泵组性能：Q 总=12L/s H=70m 2)生活污水排水系统 室内排水采纳废、污分流制，由于新博物馆位于珠江新城，其生活污水纳入猎德二期污水厂处理，因此设计考虑不设化粪池，生活污水直接排入市政污水系统，小区污水采纳分散就近排放的原则，区内污...
