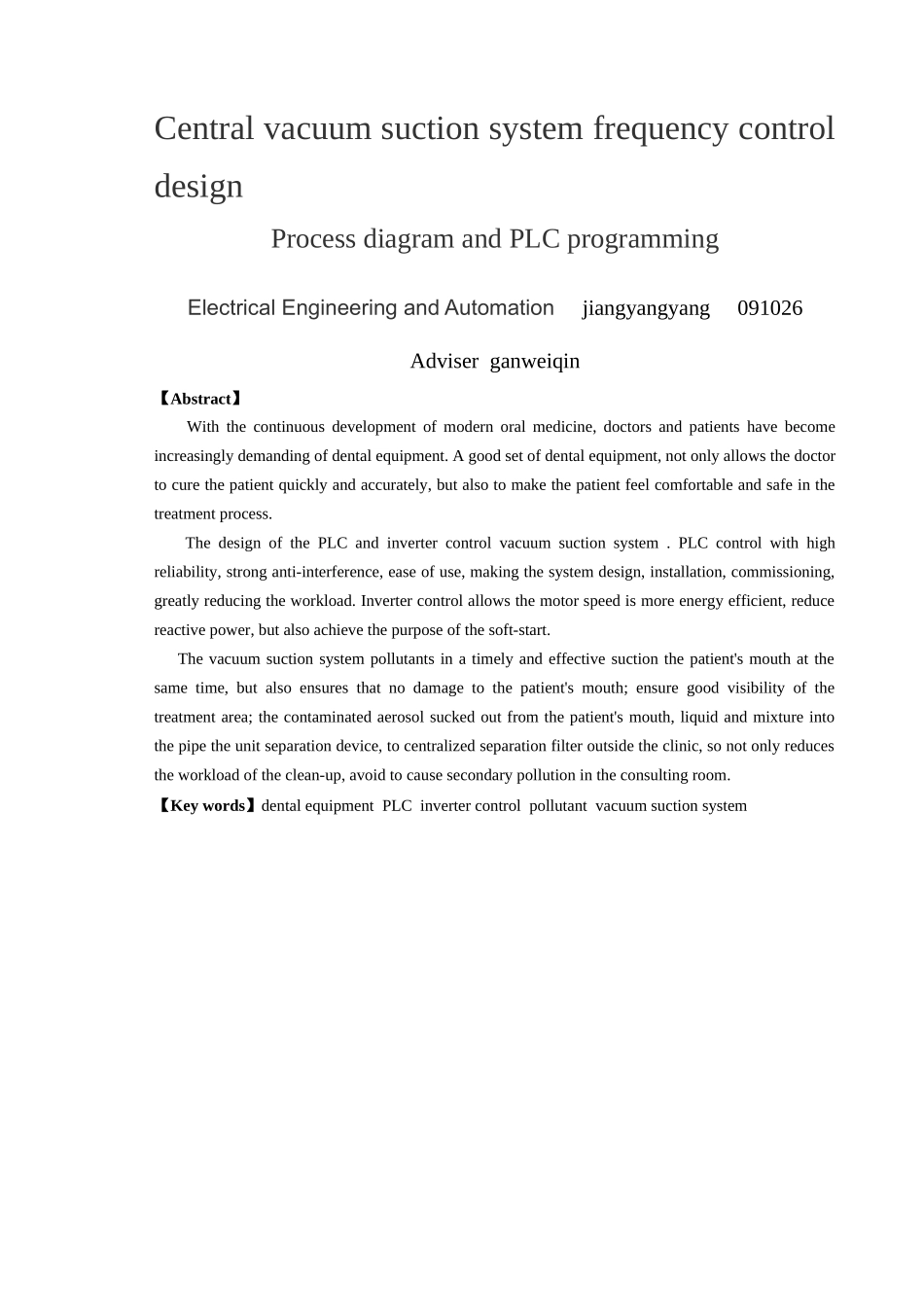

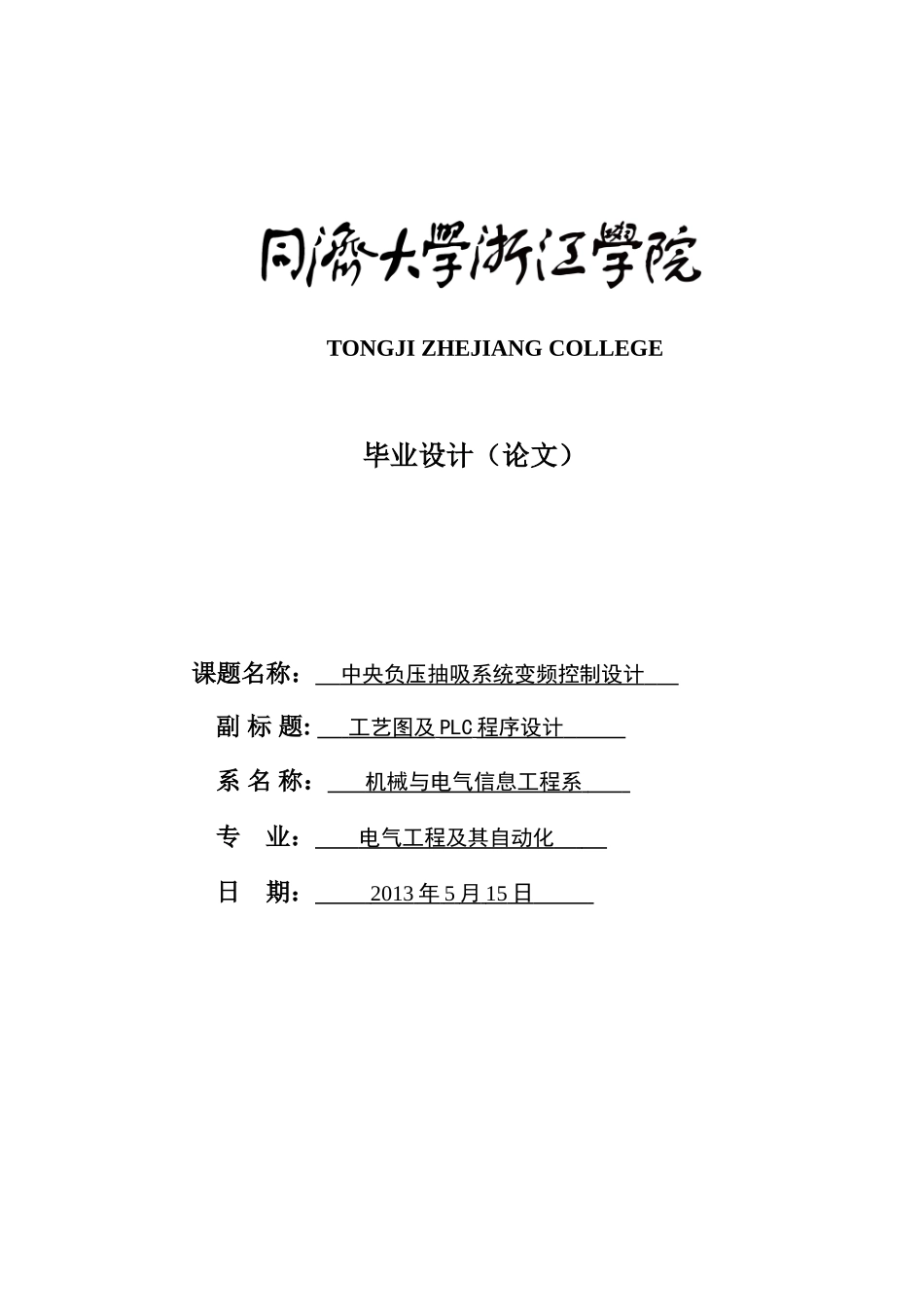

TONGJI ZHEJIANG COLLEGE毕业设计（论文） 课题名称： 中央负压抽吸系统变频控制设计 副 标 题: 工艺图及 PLC 程序设计 系 名 称： 机械与电气信息工程系 专 业： 电气工程及其自动化 日 期： 2013 年 5 月 15 日 中央负压抽吸系统变频控制设计工艺图及 PLC 程序设计09 电气工程及其自动化 某某某 学号指导老师 某某某 【摘要】 随着现代口腔医学的不断进展，医生和患者对牙科设备的要求越来越高。一套良好的牙科设备，不仅可以使医生能快速准确的治愈病人，还能使患者在治疗过程中感到舒适和安全。本次设计运用 PLC 及变频器对 YJF-60 负压抽吸系统进行控制。利用 PLC 进行控制具有可靠性高，抗干扰性强，使用方便等优点，使得系统的设计、安装、调试等工作量大大减少。利用变频器进行控制可以使电机调速更加节能，减少无功功率，还能达到软启动的目的。该负压抽吸系统可以及时有效的抽吸患者口腔内污染物的同时，又能保证不损伤患者的口腔 ；可以保证治疗区域良好的可视度；从患者口内吸出的带菌气雾，液体和混合物，经由管道进入机组的分离装置中，在诊室外进行集中分离过滤，这样既减少了清理的工作量，又避开在诊室内造成二次污染。【关键词】牙科设备 PLC 变频器 污染物 负压抽吸系统Central vacuum suction system frequency control designProcess diagram and PLC programmingElectrical Engineering and Automation jiangyangyang 091026Adviser ganweiqin【Abstract】With the continuous development of modern oral medicine, doctors and patients have become increasingly demanding of dental equipment. A good set of dental equipment, not only allows the doctor to cure the patient quickly and accurately, but also to make the patient feel comfortable and safe in the treatment process. The design of the PLC and inverter control vacuum suction system . PLC control with high reliability, strong anti-interference, ease of use, making the system design, installation, commissioning, greatly reducing the workload. Inverter control allows the motor speed is more energy efficient, reduce reactive power, but also achieve...
