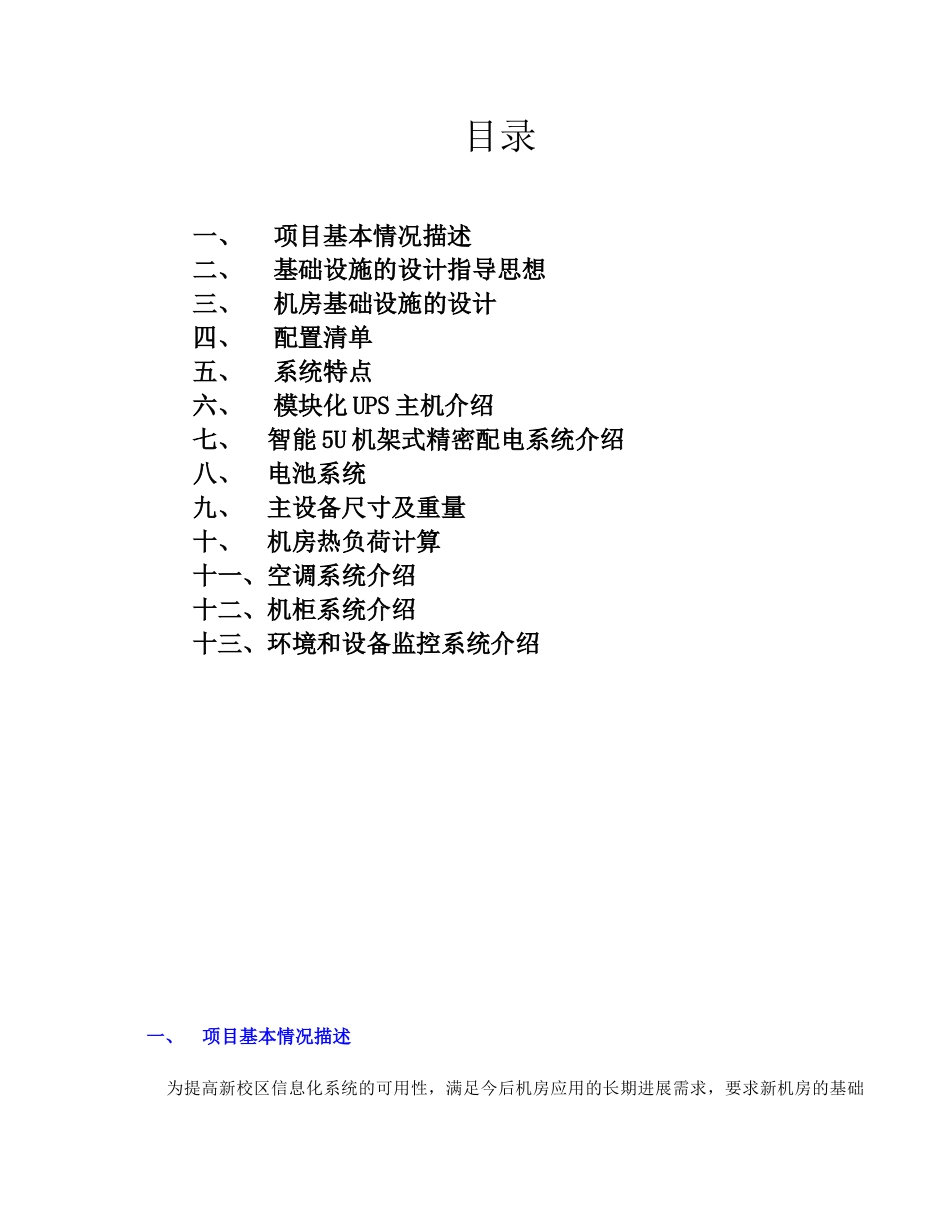

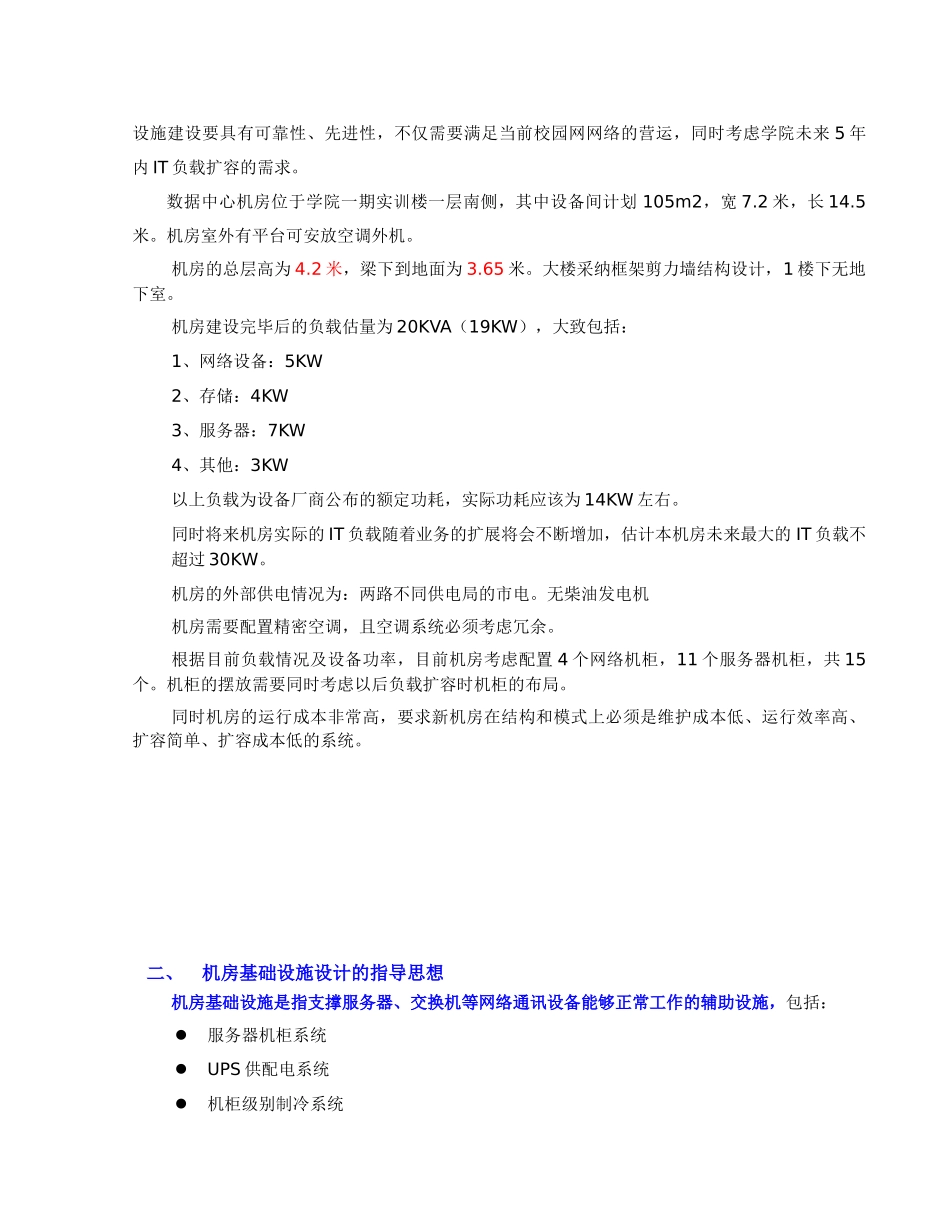

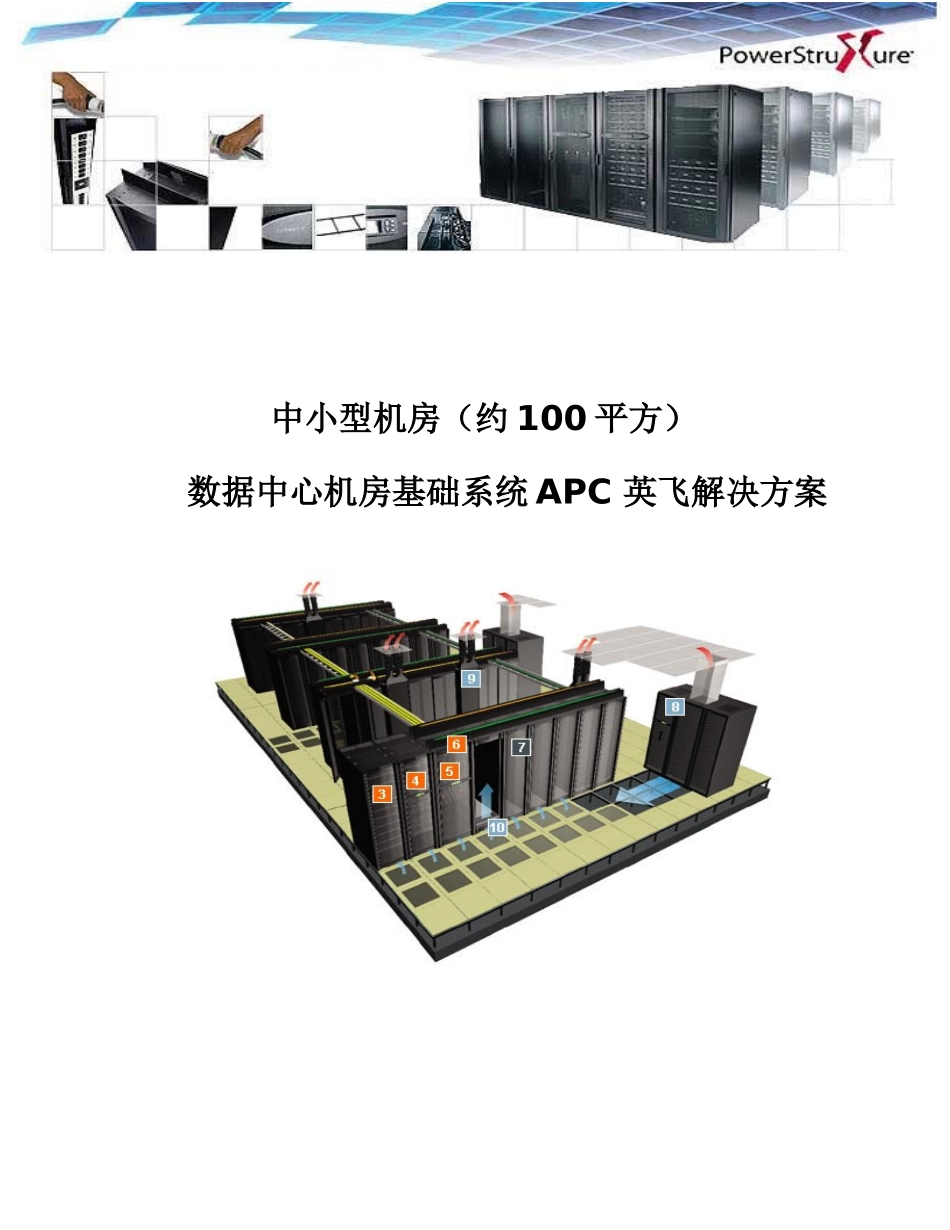

中小型机房(约 100 平方)数据中心机房基础系统 APC 英飞解决方案 目录一、 项目基本情况描述二、 基础设施的设计指导思想三、 机房基础设施的设计四、 配置清单五、 系统特点六、 模块化 UPS 主机介绍七、 智能 5U 机架式精密配电系统介绍八、 电池系统九、 主设备尺寸及重量十、 机房热负荷计算十一、空调系统介绍十二、机柜系统介绍十三、环境和设备监控系统介绍一、项目基本情况描述为提高新校区信息化系统的可用性,满足今后机房应用的长期进展需求,要求新机房的基础设施建设要具有可靠性、先进性,不仅需要满足当前校园网网络的营运,同时考虑学院未来 5 年内 IT 负载扩容的需求。数据中心机房位于学院一期实训楼一层南侧,其中设备间计划 105m2,宽 7.2 米,长 14.5米。机房室外有平台可安放空调外机。机房的总层高为 4.2 米,梁下到地面为 3.65 米。大楼采纳框架剪力墙结构设计,1 楼下无地下室。机房建设完毕后的负载估量为 20KVA(19KW),大致包括:1、网络设备:5KW2、存储:4KW3、服务器:7KW4、其他:3KW以上负载为设备厂商公布的额定功耗,实际功耗应该为 14KW 左右。同时将来机房实际的 IT 负载随着业务的扩展将会不断增加,估计本机房未来最大的 IT 负载不超过 30KW。机房的外部供电情况为:两路不同供电局的市电。无柴油发电机机房需要配置精密空调,且空调系统必须考虑冗余。根据目前负载情况及设备功率,目前机房考虑配置 4 个网络机柜,11 个服务器机柜,共 15个。机柜的摆放需要同时考虑以后负载扩容时机柜的布局。同时机房的运行成本非常高,要求新机房在结构和模式上必须是维护成本低、运行效率高、扩容简单、扩容成本低的系统。二、机房基础设施设计的指导思想机房基础设施是指支撑服务器、交换机等网络通讯设备能够正常工作的辅助设施,包括:服务器机柜系统UPS 供配电系统机柜级别制冷系统机房设备、环境和安全监控系统随着 IT 负载的快速变化和机架式服务器以及更高密度的刀片式服务器的大量采纳,讨论表明传统的以解决机房内塔式设备正常运行的基础设施已经不能满足需求,必须提供专为机架式设备设计的解决方案,大致有 22 个问题是必须重新考虑的。其中主要的几个技术问题如下:1,扩容困难。包括 UPS 输出功率、配电回路布线扩容、制冷的扩容等。扩容成本高,扩容时间长,不能在线扩容。2,布线方式不科学。传统的下走线或天花吊线架走线模式在扩容...
