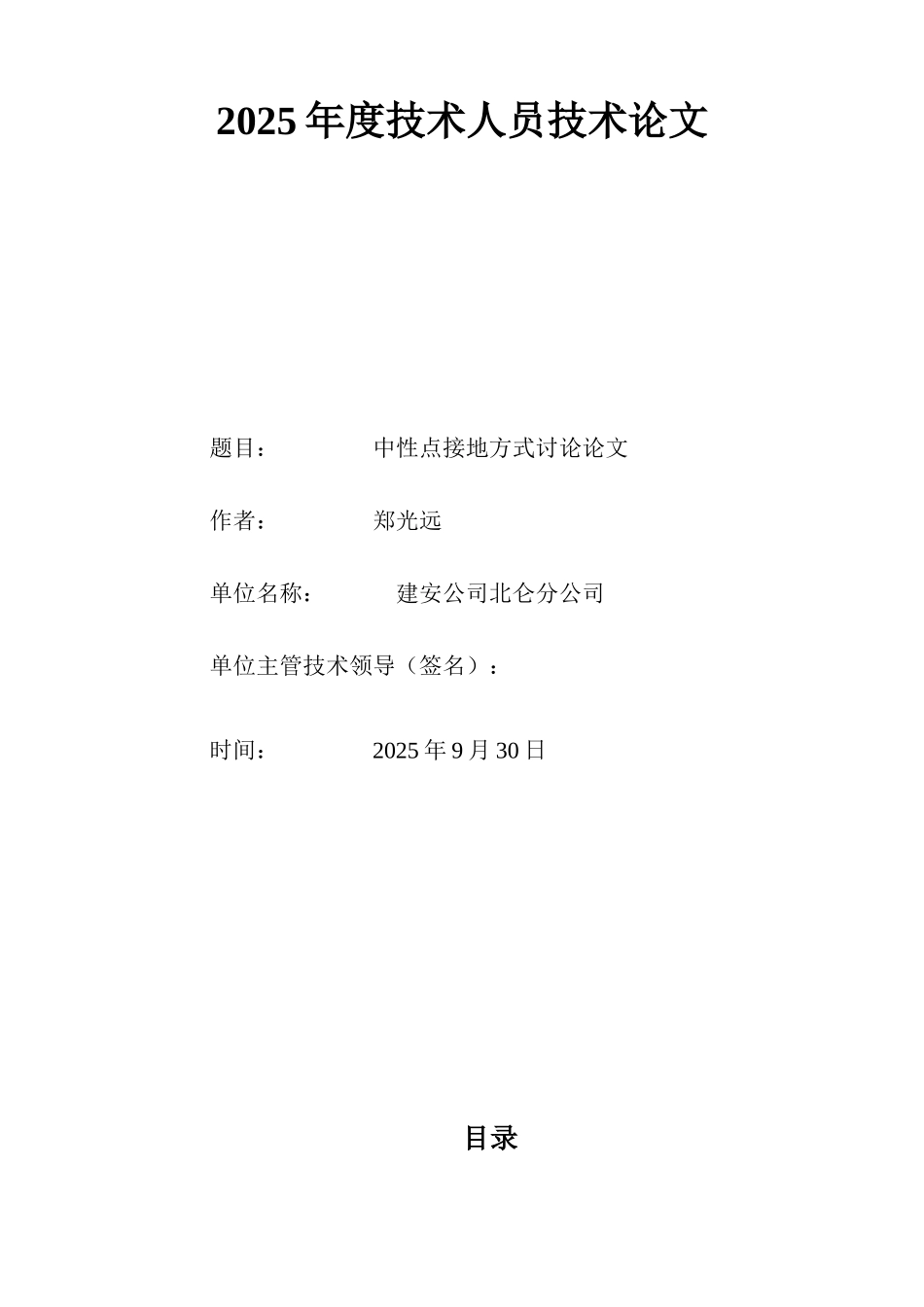

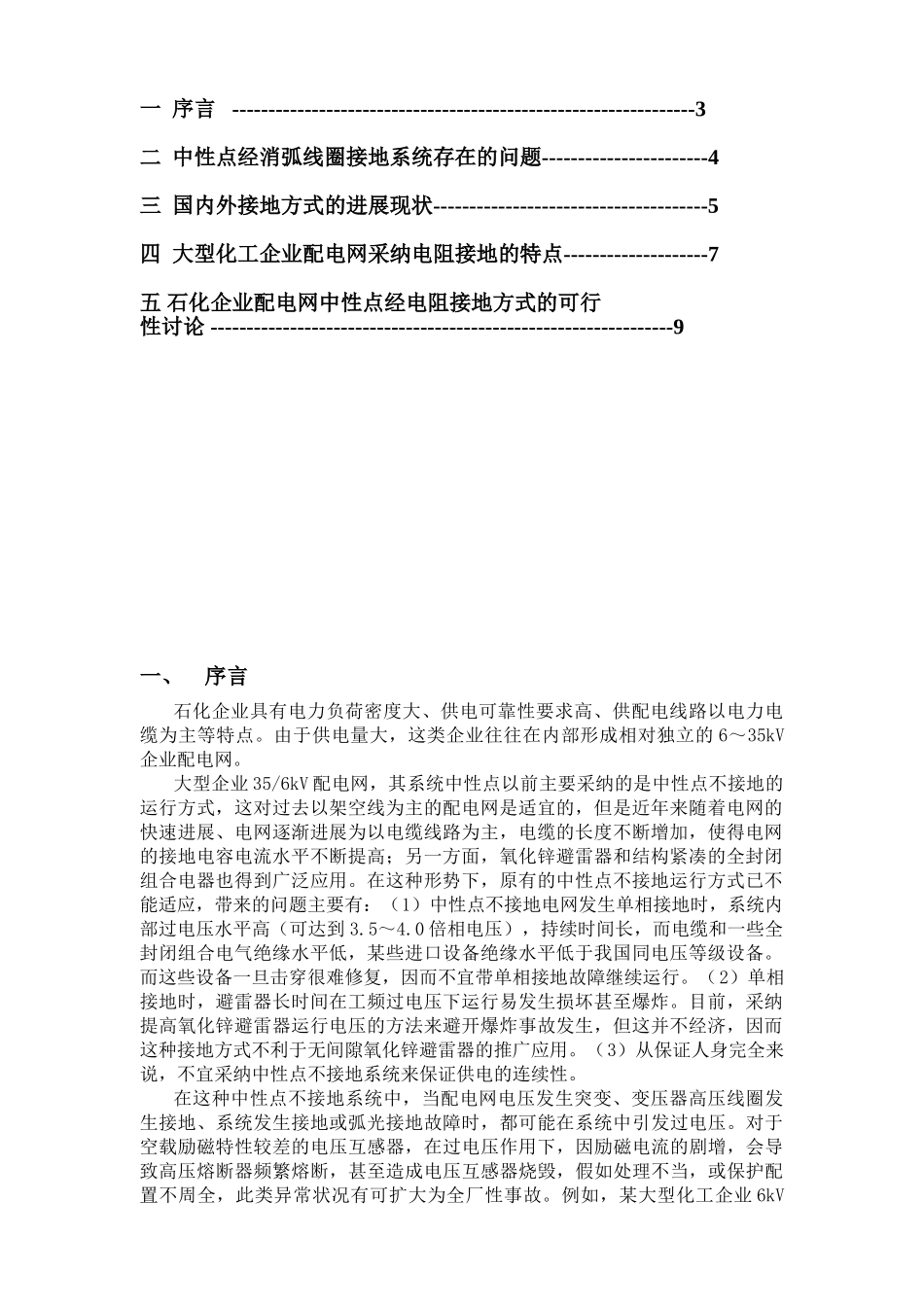

2025 年度技术人员技术论文题目： 中性点接地方式讨论论文作者： 郑光远单位名称： 建安公司北仑分公司单位主管技术领导（签名）：时间： 2025 年 9 月 30 日目录一 序言 ----------------------------------------------------------------3 二 中性点经消弧线圈接地系统存在的问题-----------------------4 三 国内外接地方式的进展现状--------------------------------------5 四 大型化工企业配电网采纳电阻接地的特点--------------------7五 石化企业配电网中性点经电阻接地方式的可行性讨论 ----------------------------------------------------------------9 一、序言石化企业具有电力负荷密度大、供电可靠性要求高、供配电线路以电力电缆为主等特点。由于供电量大，这类企业往往在内部形成相对独立的 6～35kV企业配电网。大型企业 35/6kV 配电网，其系统中性点以前主要采纳的是中性点不接地的运行方式，这对过去以架空线为主的配电网是适宜的，但是近年来随着电网的快速进展、电网逐渐进展为以电缆线路为主，电缆的长度不断增加，使得电网的接地电容电流水平不断提高；另一方面，氧化锌避雷器和结构紧凑的全封闭组合电器也得到广泛应用。在这种形势下，原有的中性点不接地运行方式已不能适应，带来的问题主要有：（1）中性点不接地电网发生单相接地时，系统内部过电压水平高（可达到 3.5～4.0 倍相电压），持续时间长，而电缆和一些全封闭组合电气绝缘水平低，某些进口设备绝缘水平低于我国同电压等级设备。而这些设备一旦击穿很难修复，因而不宜带单相接地故障继续运行。（2）单相接地时，避雷器长时间在工频过电压下运行易发生损坏甚至爆炸。目前，采纳提高氧化锌避雷器运行电压的方法来避开爆炸事故发生，但这并不经济，因而这种接地方式不利于无间隙氧化锌避雷器的推广应用。（3）从保证人身完全来说，不宜采纳中性点不接地系统来保证供电的连续性。在这种中性点不接地系统中，当配电网电压发生突变、变压器高压线圈发生接地、系统发生接地或弧光接地故障时，都可能在系统中引发过电压。对于空载励磁特性较差的电压互感器，在过电压作用下，因励磁电流的剧增，会导致高压熔断器频繁熔断，甚至造成电压互感器烧毁，假如处理不当，或保护配置不周全，此类异常状况有可扩大为全厂性事故。例如，某大型化工企业 6kV配电网曾 2 次因电动机绕组绝缘不良接地，引起母线电压互感器高压熔断器熔断，后又由于处...
