于基射频无线通信的点阵显示屏设计与实现--毕业设计

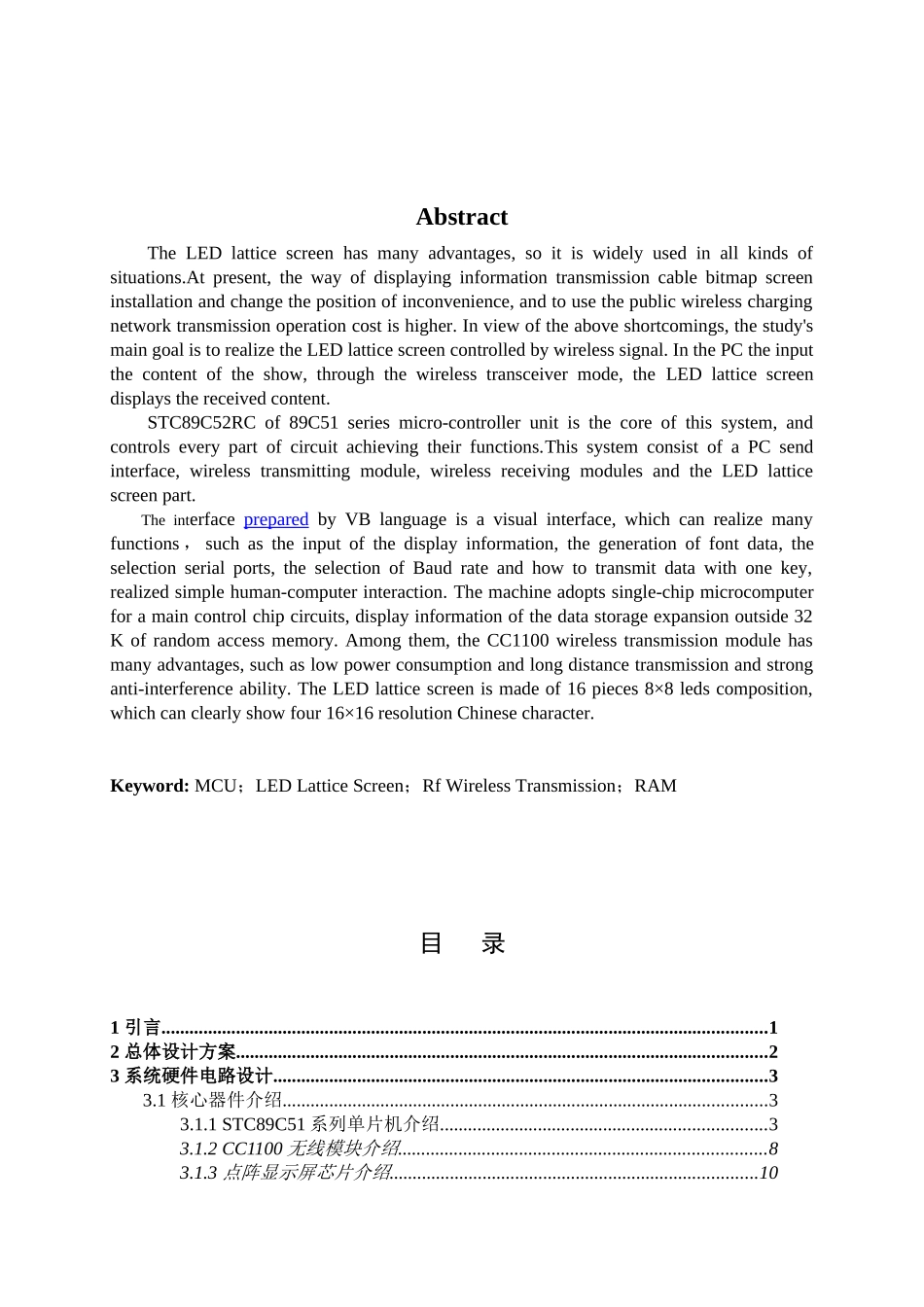

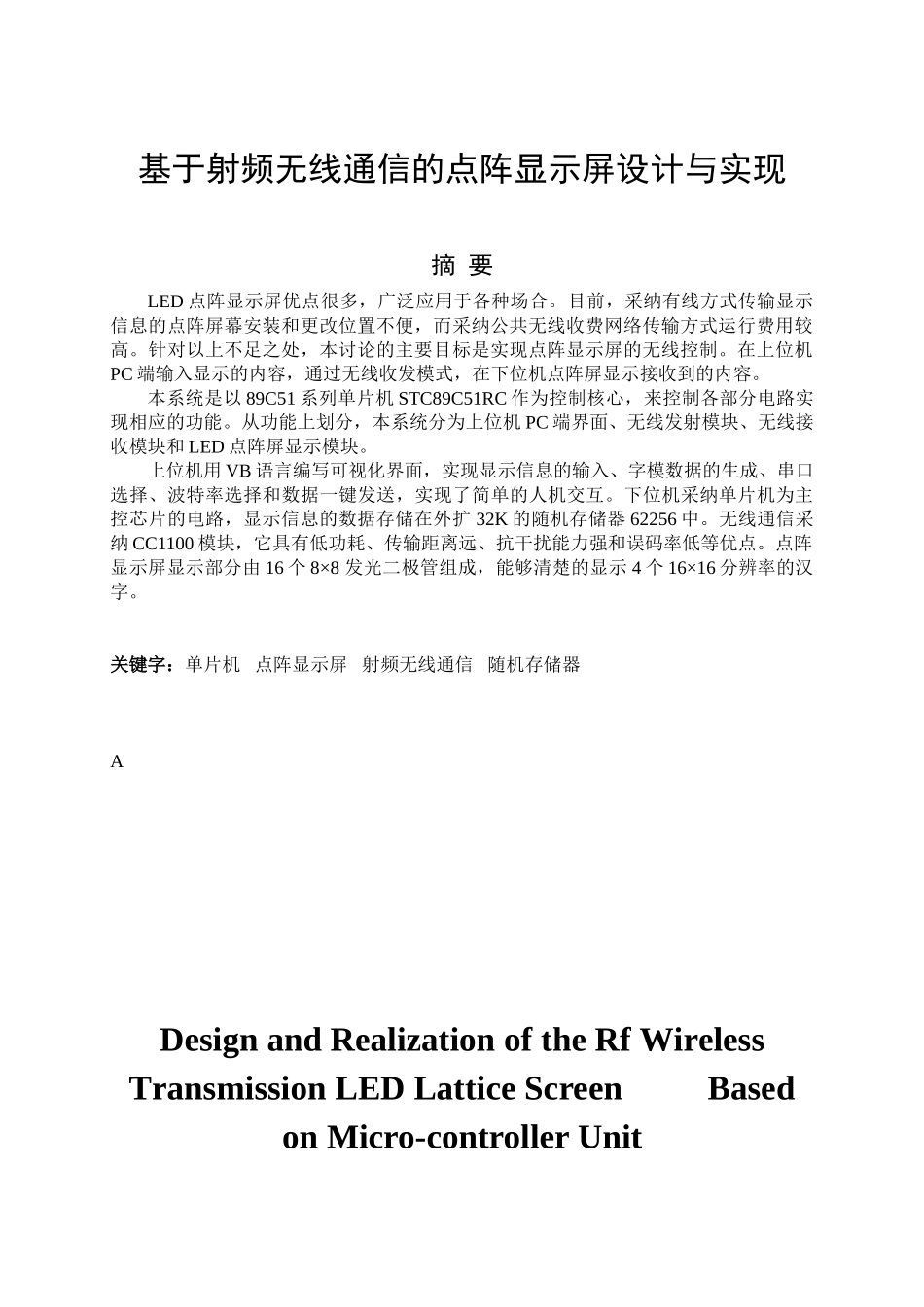

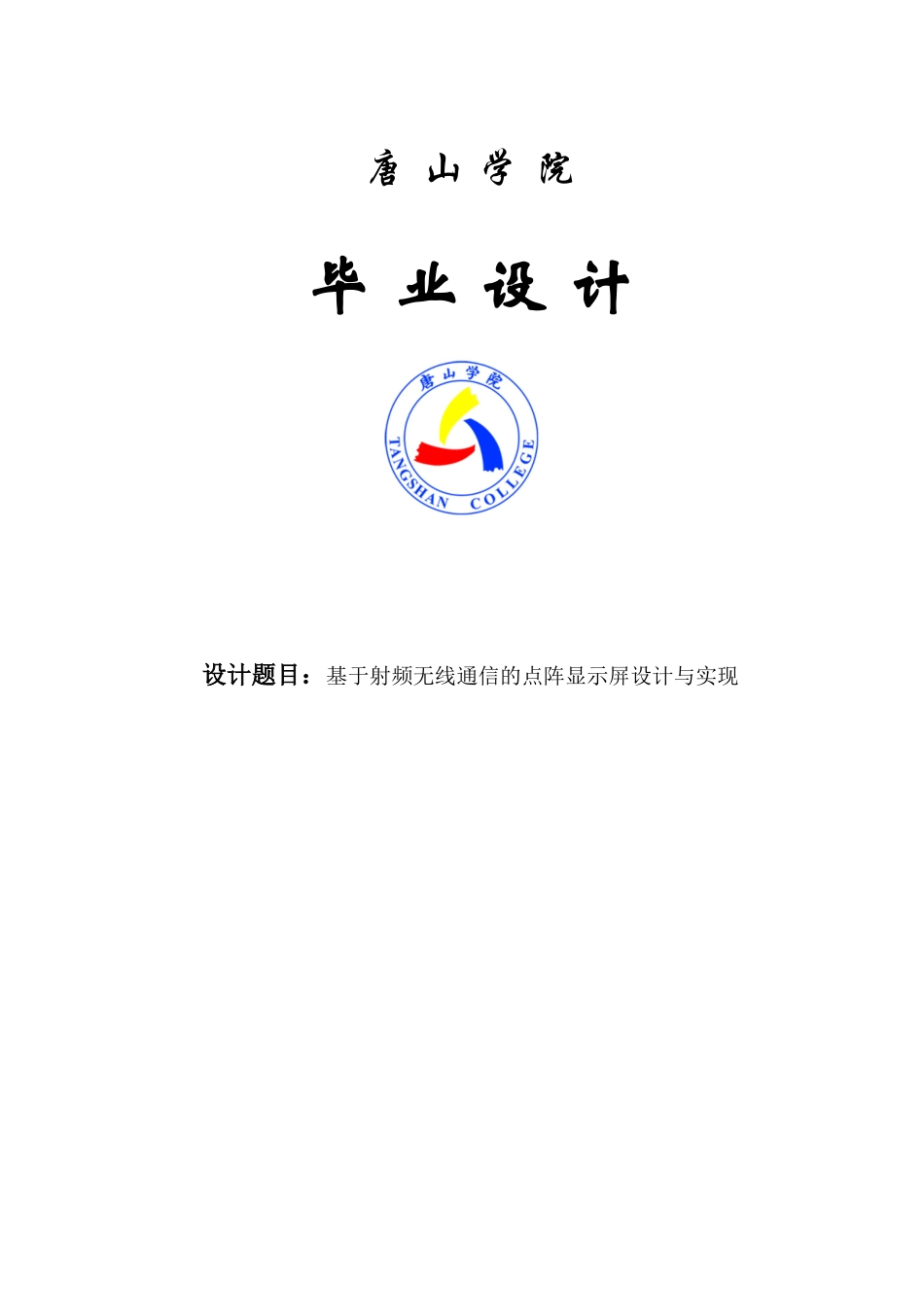

唐 山 学 院毕 业 设 计设计题目：基于射频无线通信的点阵显示屏设计与实现 基于射频无线通信的点阵显示屏设计与实现摘 要LED 点阵显示屏优点很多，广泛应用于各种场合。目前，采纳有线方式传输显示信息的点阵屏幕安装和更改位置不便，而采纳公共无线收费网络传输方式运行费用较高。针对以上不足之处，本讨论的主要目标是实现点阵显示屏的无线控制。在上位机PC 端输入显示的内容，通过无线收发模式，在下位机点阵屏显示接收到的内容。本系统是以 89C51 系列单片机 STC89C51RC 作为控制核心，来控制各部分电路实现相应的功能。从功能上划分，本系统分为上位机 PC 端界面、无线发射模块、无线接收模块和 LED 点阵屏显示模块。上位机用 VB 语言编写可视化界面，实现显示信息的输入、字模数据的生成、串口选择、波特率选择和数据一键发送，实现了简单的人机交互。下位机采纳单片机为主控芯片的电路，显示信息的数据存储在外扩 32K 的随机存储器 62256 中。无线通信采纳 CC1100 模块，它具有低功耗、传输距离远、抗干扰能力强和误码率低等优点。点阵显示屏显示部分由 16 个 8×8 发光二极管组成，能够清楚的显示 4 个 16×16 分辨率的汉字。 关键字：单片机 点阵显示屏 射频无线通信 随机存储器ADesign and Realization of the Rf Wireless Transmission LED Lattice Screen Based on Micro-controller UnitAbstractThe LED lattice screen has many advantages, so it is widely used in all kinds of situations.At present, the way of displaying information transmission cable bitmap screen installation and change the position of inconvenience, and to use the public wireless charging network transmission operation cost is higher. In view of the above shortcomings, the study's main goal is to realize the LED lattice screen controlled by wireless signal. In the PC the input the content of the show, through the wireless transceiver mode, the LED lattice screen displays the received content.STC89C52RC of 89C51 series micro-controller unit is the core of this system, and controls every part of circuit achieving their functio...
