于基西门子plc的温度控制系统的设计--毕业设计

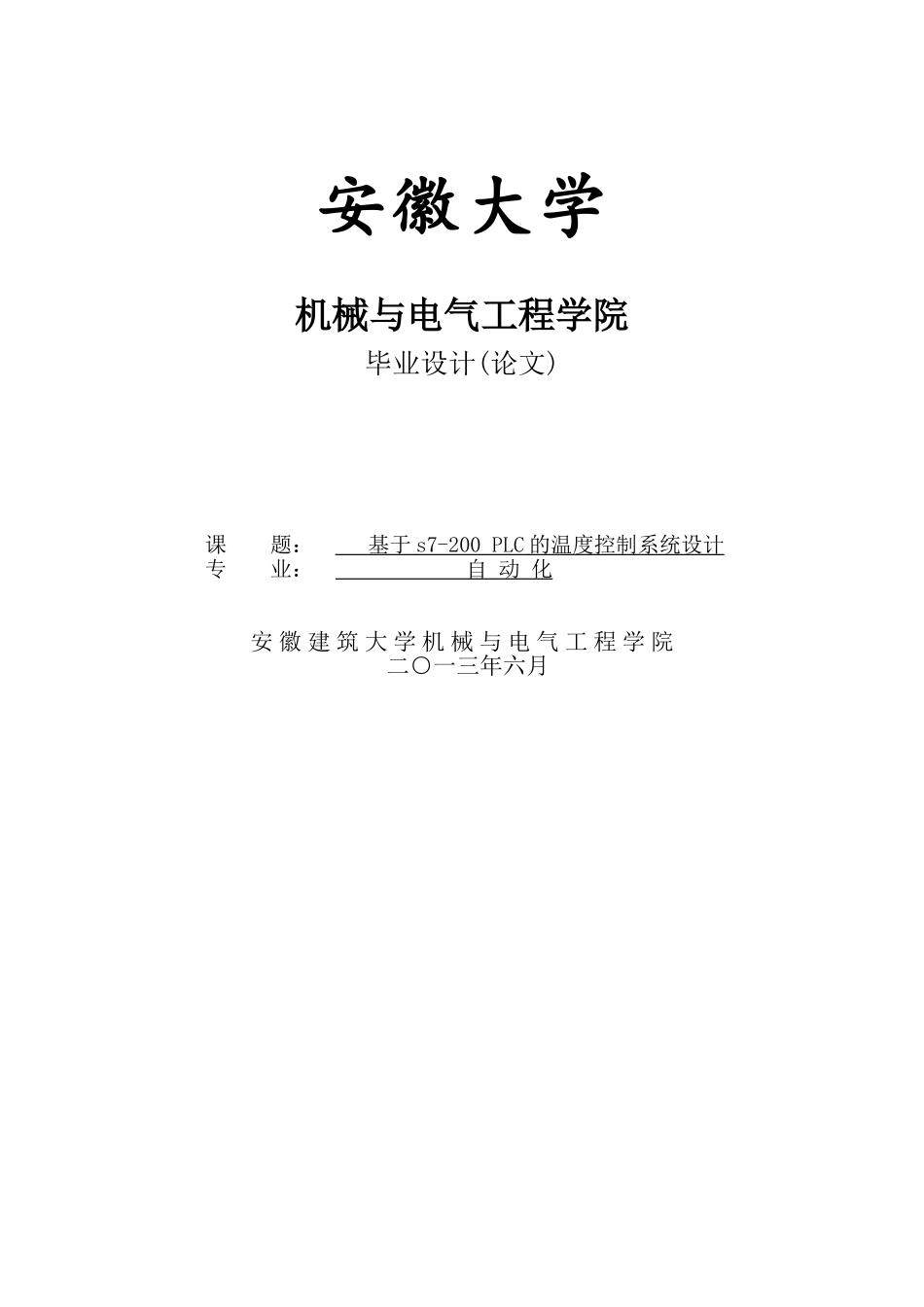

安徽大学机械与电气工程学院毕业设计(论文) 课 题： 基于 s7-200 PLC 的温度控制系统设计 专 业： 自 动 化 安 徽 建 筑 大 学 机 械 与 电 气 工 程 学 院 二○一三年六月 摘要 随着科学技术不断进步和社会飞速进展，热水器成为人民日常生活息息相关的电器产品；。设计方法也开始多种多样，从而使全自动热水机显得更加智能化。可编程控制器(PLC)以微处理器为核心，普遍采纳依据继电接触器控制系统电气原理图编制的梯形图语言进行程序设计，编程容易，功能扩展方便，修改灵活而且结构简单，抗干扰能力强。 S7-200 系列可编程控制器指令丰富，可以接各种输出、输入扩充设备，有丰富的特别扩设备，其中的模拟输入设备和通信设备更是符合全自动洗衣机控制系统的要求与特点。 本设计选择 S7-200 为核心部件，着重进行硬件接口设计，利用梯形图和指令表进行编程，实现了水的加热控制系统的自动化。在整个设计程序以及程序结束的处理操作过程中，更快捷。总之，整体梯形图的设计简练，有很强的可读性及操作性。关键字：PLC、继电接触器、可编程控制器、自动化 Model Along with the constant progress of science and technology and the social rapid development, the water heater become People's Daily life is closely linkedElectrical products; . Design method are also beginning to varied, so that the automatic hot water machine appear more intelligent. Programmable controller (PLC) in the microprocessor as the core, the widely used electrical principle diagram based on relay contactor control system establishment of ladder diagram programming language, programming easy, convenient function extension and modification flexible and simple structure, strong anti-jamming capability. S7-200 series programmable controller instruction is rich, can meet various output and input expansion equipment, has a lot of special equipment, and the analog input equipment and communication equipment is in accordance with the requirements and features of fully automatic washing machine control system. This design c...
