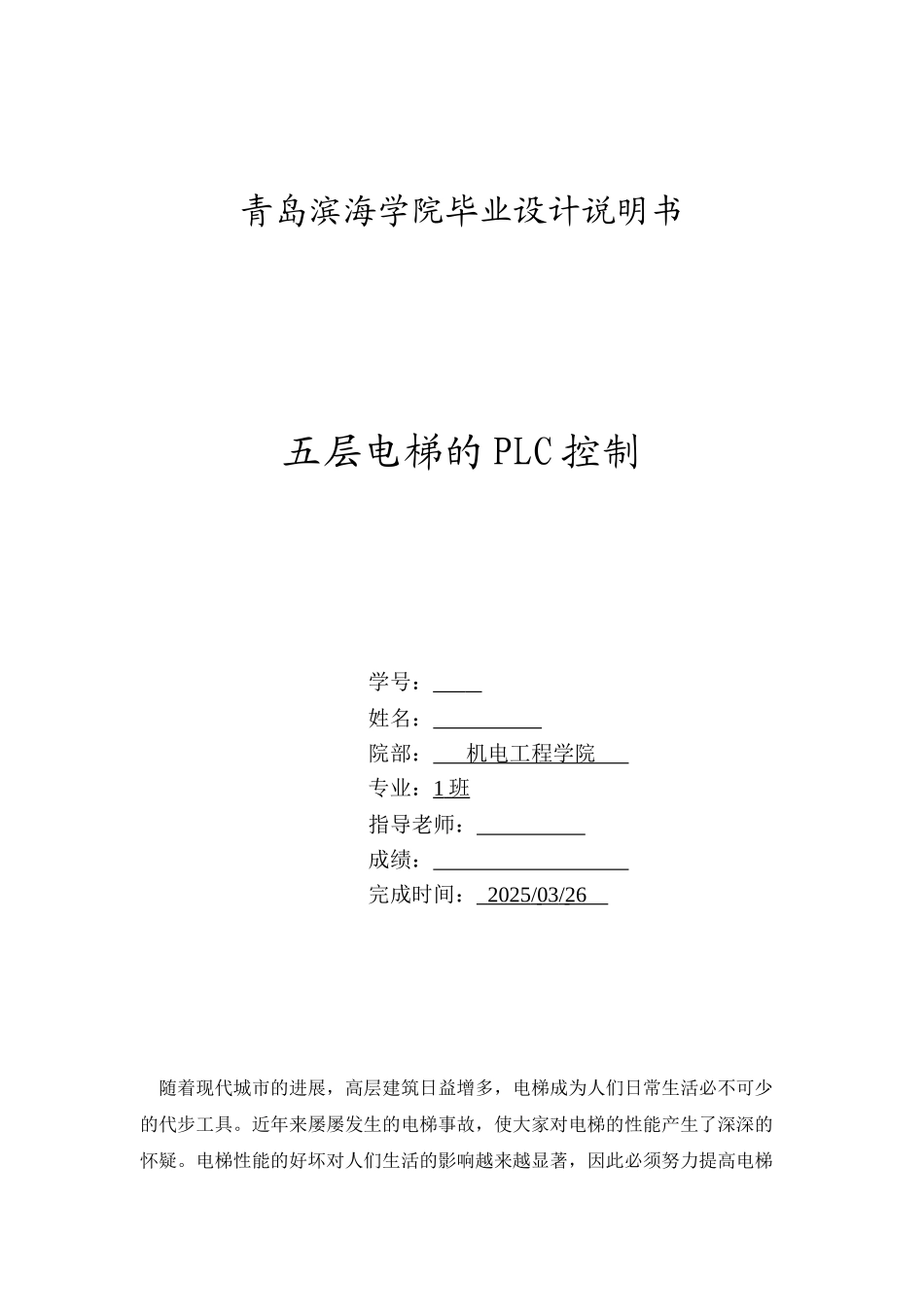

青岛滨海学院毕业设计说明书 五层电梯的 PLC 控制学号： 姓名： 院部： 机电工程学院 专业：1 班 指导老师： 成绩： 完成时间： 2025 / 03 / 26 随着现代城市的进展，高层建筑日益增多，电梯成为人们日常生活必不可少的代步工具
近年来屡屡发生的电梯事故，使大家对电梯的性能产生了深深的怀疑
电梯性能的好坏对人们生活的影响越来越显著，因此必须努力提高电梯系统的性能，保证电梯的运行既高效节能又安全可靠
采纳 PLC 对电梯信号系统进行控制，开发出了完整的电梯控制软件，提高了电梯的控制水平，并改善了电梯运行的舒适感，使电梯达到了较为理想的控制效果
该系统具有先进、可靠、经济的特色

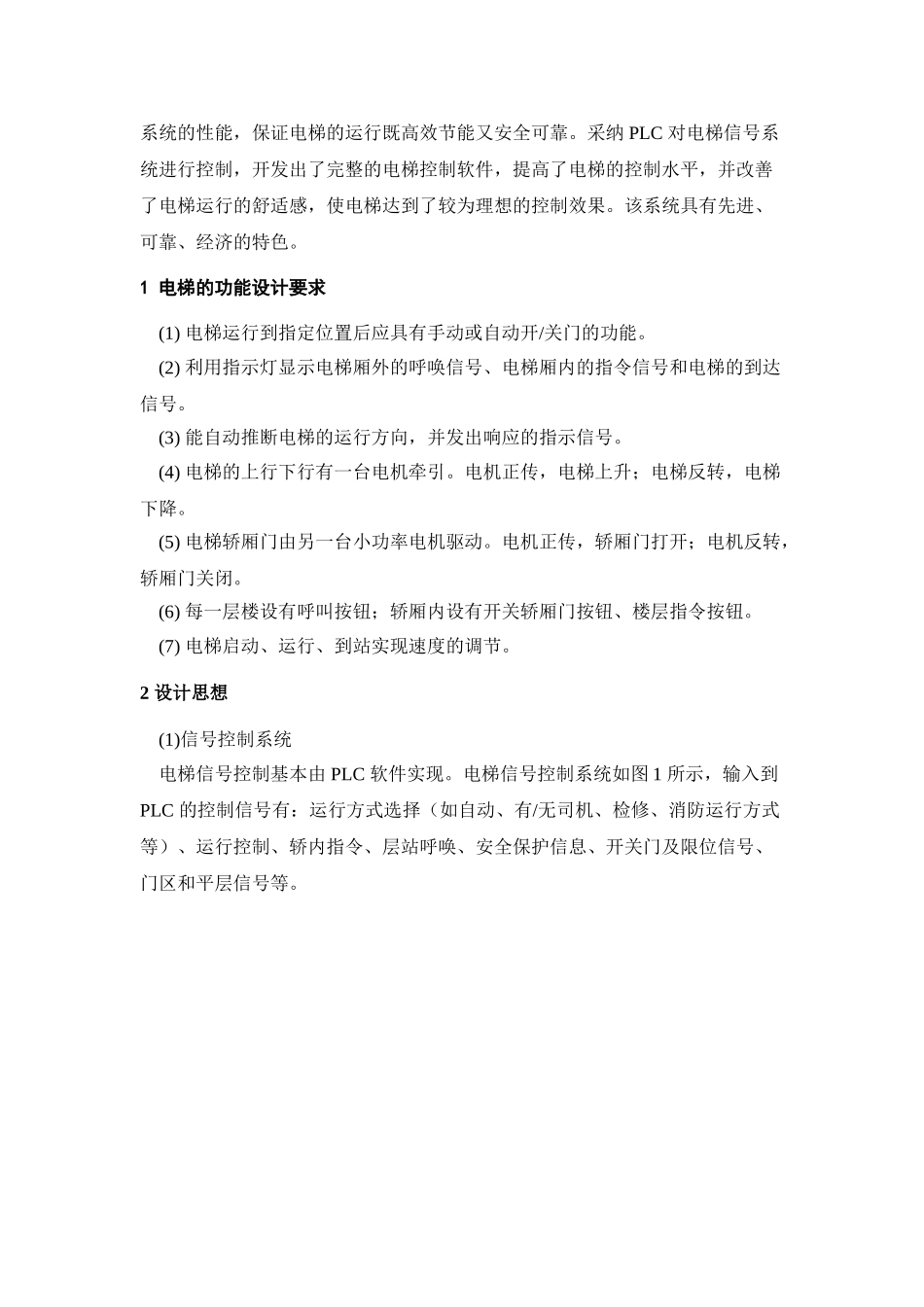

1 电梯的功能设计要求 (1) 电梯运行到指定位置后应具有手动或自动开/关门的功能
(2) 利用指示灯显示电梯厢外的呼唤信号、电梯厢内的指令信号和电梯的到达信号
(3) 能自动推断电梯的运行方向，并发出响应的指示信号
(4) 电梯的上行下行有一台电机牵引
电机正传，电梯上升；电梯反转，电梯下降
(5) 电梯轿厢门由另一台小功率电机驱动
电机正传，轿厢门打开；电机反转，轿厢门关闭
(6) 每一层楼设有呼叫按钮；轿厢内设有开关轿厢门按钮、楼层指令按钮
(7) 电梯启动、运行、到站实现速度的调节
2 设计思想 (1)信号控制系统 电梯信号控制基本由 PLC 软件实现
电梯信号控制系统如图 1 所示，输入到 PLC 的控制信号有：运行方式选择（如自动、有/无司机、检修、消防运行方式等）、运行控制、轿内指令、层站呼唤、安全保护信息、开关门及限位信号、门区和平层信号等

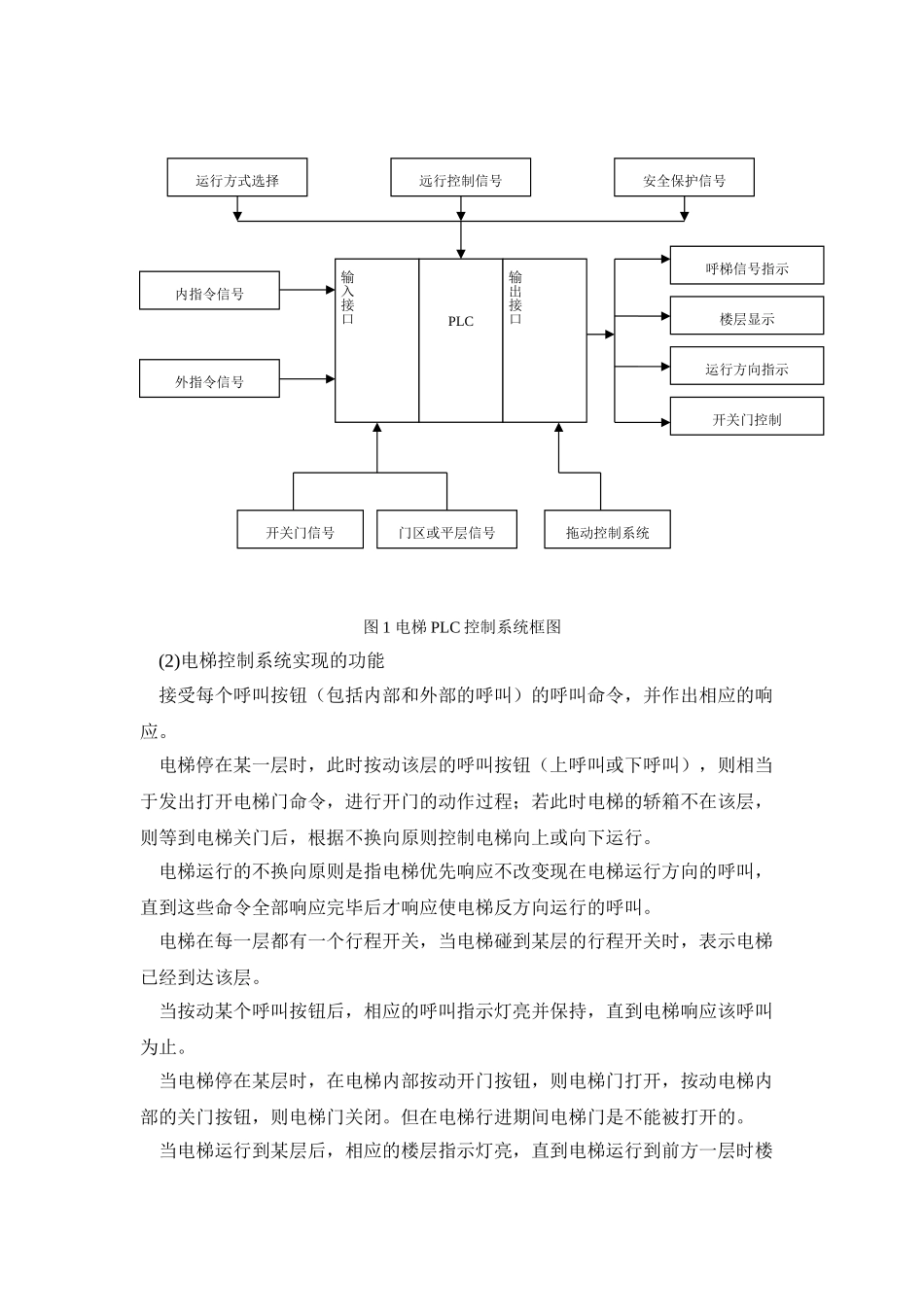

图 1 电梯 PLC 控制系统框图 (2)电梯控制系统实现的功能 接受每个呼叫按钮（包括内部和外部的呼叫）的呼叫命令，并作出相应的响应
电梯停在某一层时，此时按动该层的呼叫按钮（上呼叫或下呼叫），则相当于发出打开电梯门命令
