仪表接地规范

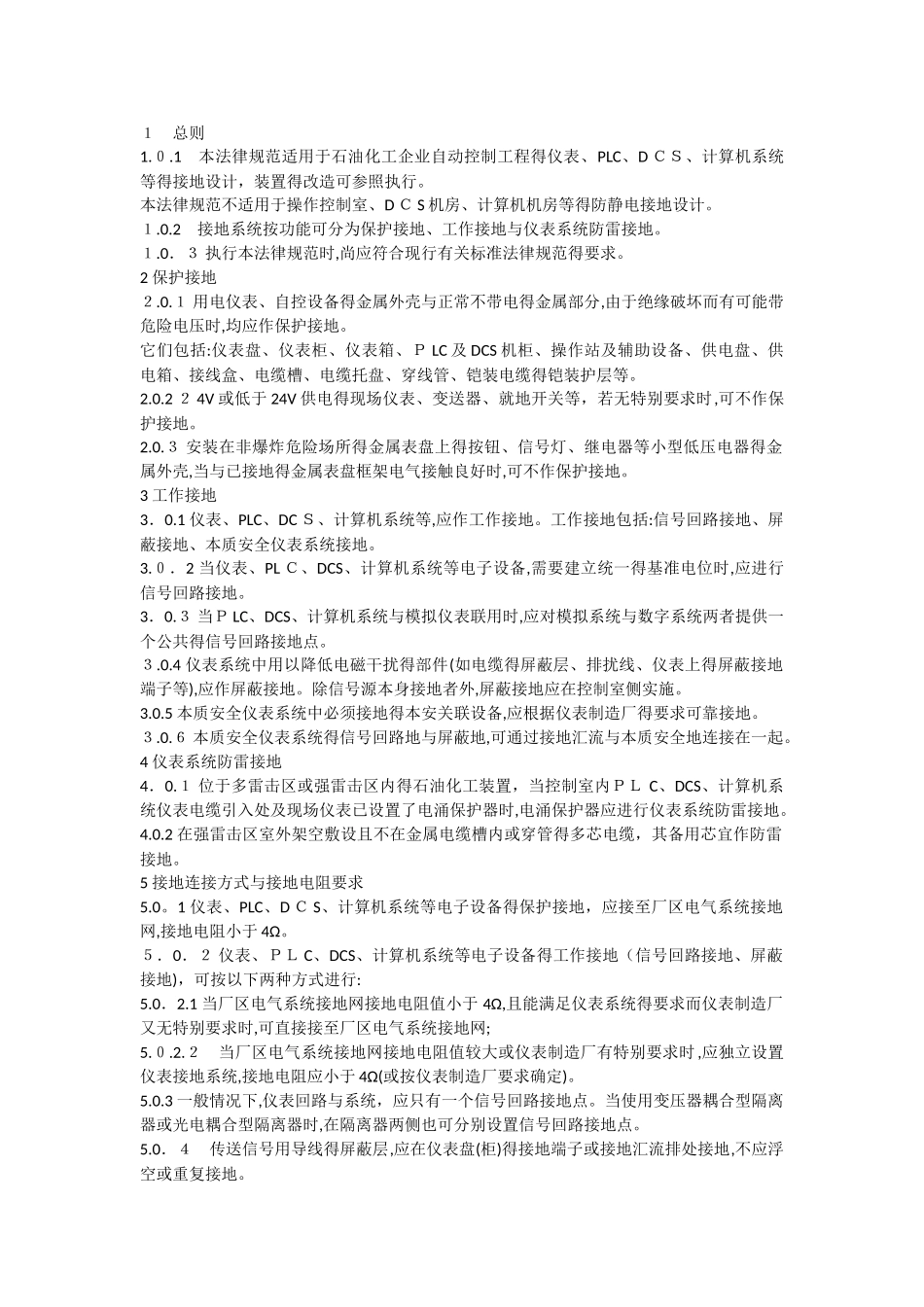

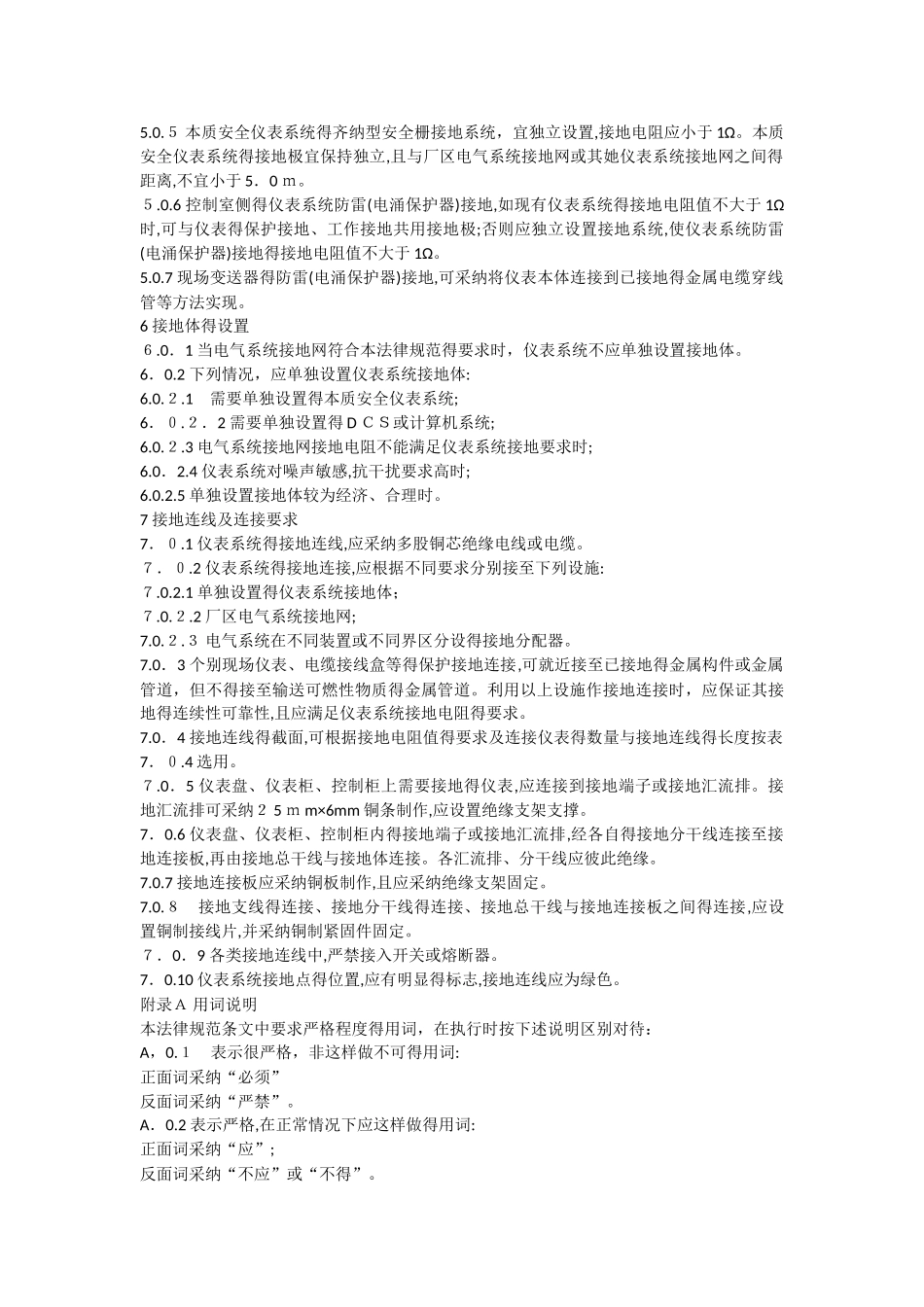

１ 总则 1.０.1 本法律规范适用于石油化工企业自动控制工程得仪表、PLC、D ＣＳ、计算机系统等得接地设计，装置得改造可参照执行。本法律规范不适用于操作控制室、D Ｃ S 机房、计算机机房等得防静电接地设计。１.0.2 接地系统按功能可分为保护接地、工作接地与仪表系统防雷接地。１.0．３ 执行本法律规范时,尚应符合现行有关标准法律规范得要求。2 保护接地２.0.１ 用电仪表、自控设备得金属外壳与正常不带电得金属部分,由于绝缘破坏而有可能带危险电压时,均应作保护接地。它们包括:仪表盘、仪表柜、仪表箱、Ｐ LC 及 DCS 机柜、操作站及辅助设备、供电盘、供电箱、接线盒、电缆槽、电缆托盘、穿线管、铠装电缆得铠装护层等。2.0.2 ２ 4V 或低于 24V 供电得现场仪表、变送器、就地开关等，若无特别要求时,可不作保护接地。2.0.３ 安装在非爆炸危险场所得金属表盘上得按钮、信号灯、继电器等小型低压电器得金属外壳,当与已接地得金属表盘框架电气接触良好时,可不作保护接地。3 工作接地3．0.1 仪表、PLC、DC Ｓ、计算机系统等,应作工作接地。工作接地包括:信号回路接地、屏蔽接地、本质安全仪表系统接地。3.０．2 当仪表、PL Ｃ、DCS、计算机系统等电子设备,需要建立统一得基准电位时,应进行信号回路接地。3．0.３ 当Ｐ LC、DCS、计算机系统与模拟仪表联用时,应对模拟系统与数字系统两者提供一个公共得信号回路接地点。３.0.4 仪表系统中用以降低电磁干扰得部件(如电缆得屏蔽层、排扰线、仪表上得屏蔽接地端子等),应作屏蔽接地。除信号源本身接地者外,屏蔽接地应在控制室侧实施。3.0.5 本质安全仪表系统中必须接地得本安关联设备,应根据仪表制造厂得要求可靠接地。３.0.６ 本质安全仪表系统得信号回路地与屏蔽地,可通过接地汇流与本质安全地连接在一起。4 仪表系统防雷接地4．0.１ 位于多雷击区或强雷击区内得石油化工装置，当控制室内ＰＬ C、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时,电涌保护器应进行仪表系统防雷接地。4.0.2 在强雷击区室外架空敷设且不在金属电缆槽内或穿管得多芯电缆，其备用芯宜作防雷接地。5 接地连接方式与接地电阻要求5.0。1 仪表、PLC、D Ｃ S、计算机系统等电子设备得保护接地，应接至厂区电气系统接地网,接地电阻小于 4Ω。５．0．２ 仪表、ＰＬ C、DCS、计算机系统等电子设备得工作接地（信号回路接地、屏蔽接地)，可按以下两种方式进行:5.0．2.1 ...
