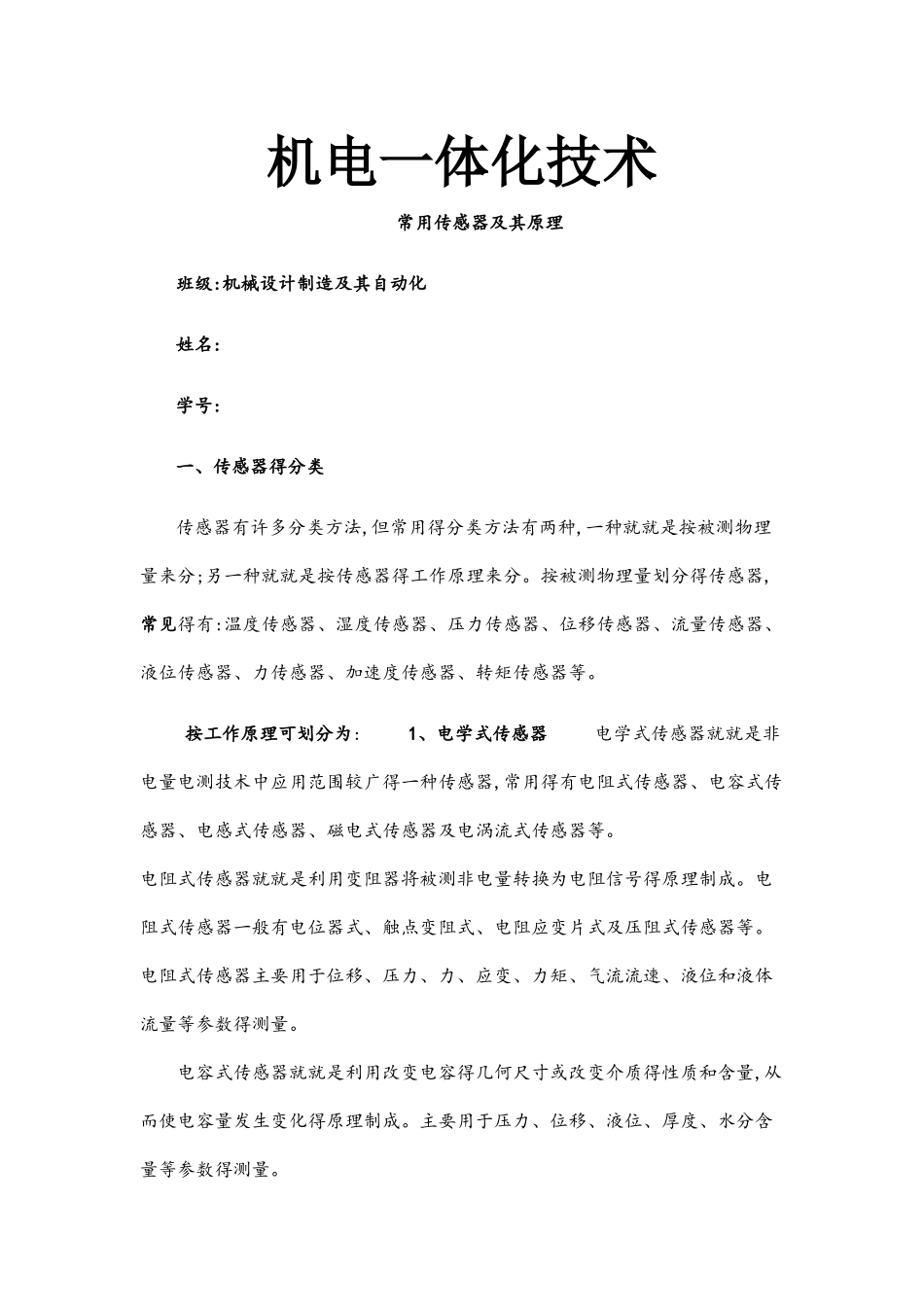

机电一体化技术常用传感器及其原理班级:机械设计制造及其自动化姓名:学号:一、传感器得分类传感器有许多分类方法,但常用得分类方法有两种,一种就就是按被测物理量来分;另一种就就是按传感器得工作原理来分。按被测物理量划分得传感器,常见得有:温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等。 按工作原理可划分为: 1、电学式传感器 电学式传感器就就是非电量电测技术中应用范围较广得一种传感器,常用得有电阻式传感器、电容式传感器、电感式传感器、磁电式传感器及电涡流式传感器等。 电阻式传感器就就是利用变阻器将被测非电量转换为电阻信号得原理制成。电阻式传感器一般有电位器式、触点变阻式、电阻应变片式及压阻式传感器等。电阻式传感器主要用于位移、压力、力、应变、力矩、气流流速、液位和液体流量等参数得测量。 电容式传感器就就是利用改变电容得几何尺寸或改变介质得性质和含量,从而使电容量发生变化得原理制成。主要用于压力、位移、液位、厚度、水分含量等参数得测量。 电感式传感器就就是利用改变磁路几何尺寸、磁体位置来改变电感或互感得电感量或压磁效应原理制成得。主要用于位移、压力、力、振动、加速度等参数得测量。 磁电式传感器就就是利用电磁感应原理,把被测非电量转换成电量制成。主要用于流量、转速和位移等参数得测量。 电涡流式传感器就就是利用金屑在磁场中运动切割磁力线,在金属内形成涡流得原理制成。主要用于位移及厚度等参数得测量。 2、磁学式传感器 磁学式传感器就就是利用铁磁物质得一些物理效应而制成得,主要用于位移、转矩等参数得测量。 3、光电式传感器 光电式传感器在非电量电测及自动控制技术中占有重要得地位。她就就是利用光电器件得光电效应和光学原理制成得,主要用于光强、光通量、位移、浓度等参数得测量。 ４、电势型传感器 电势型传感器就就是利用热电效应、光电效应、霍尔效应等原理制成,主要用于温度、磁通、电流、速度、光强、热辐射等参数得测量。 5、电荷传感器 电荷传感器就就是利用压电效应原理制成得,主要用于力及加速度得测量。 6、半导体传感器 半导体传感器就就是利用半导体得压阻效应、内光电效应、磁电效应、半导体与气体接触产生物质变化等原理制成,主要用于温度、湿度、压力、加速度、磁场和有害气体得测量。 7、谐振式传感器 谐振式传感器就就是利用改变电或机械得固有参数来改变谐振...
