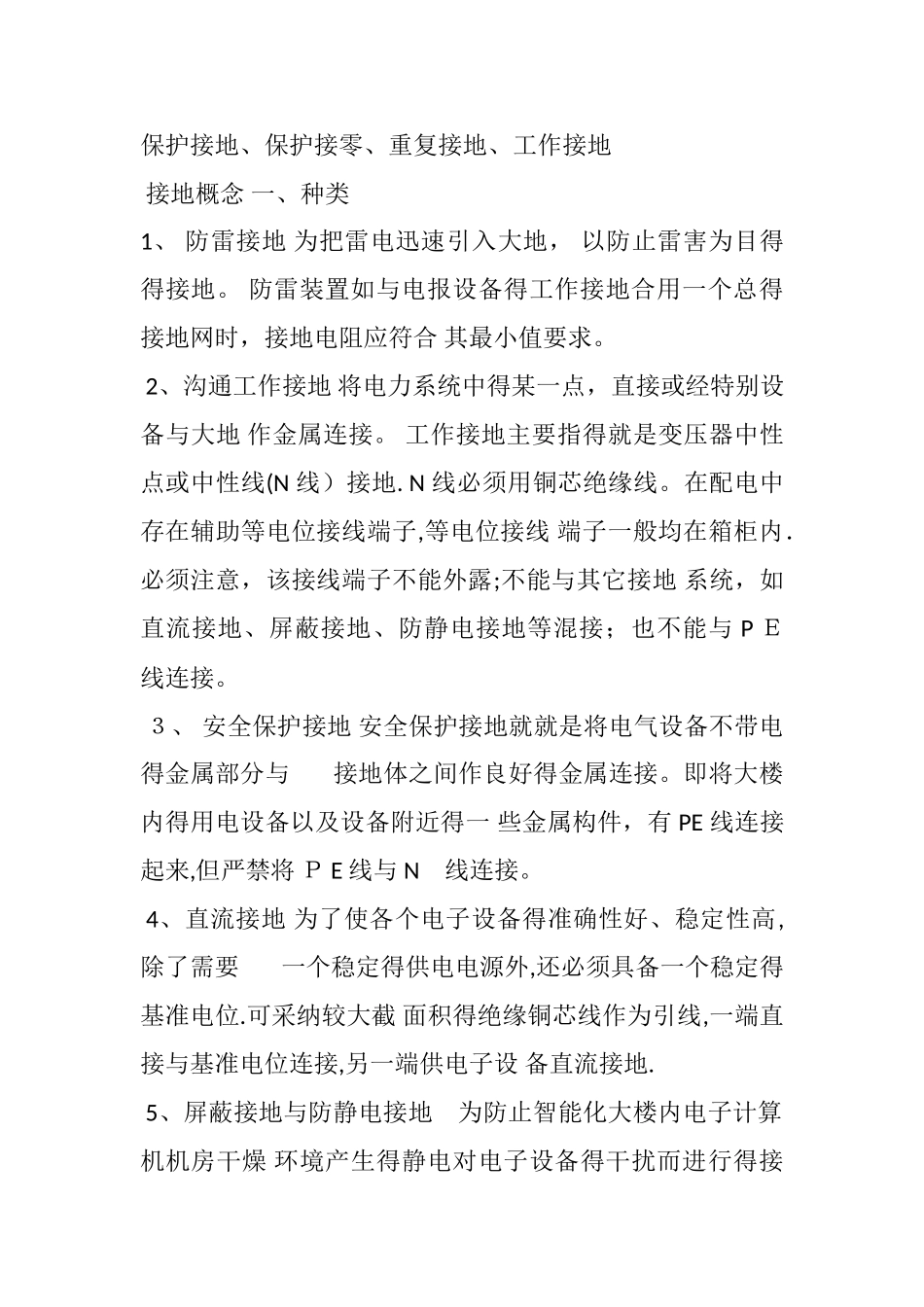

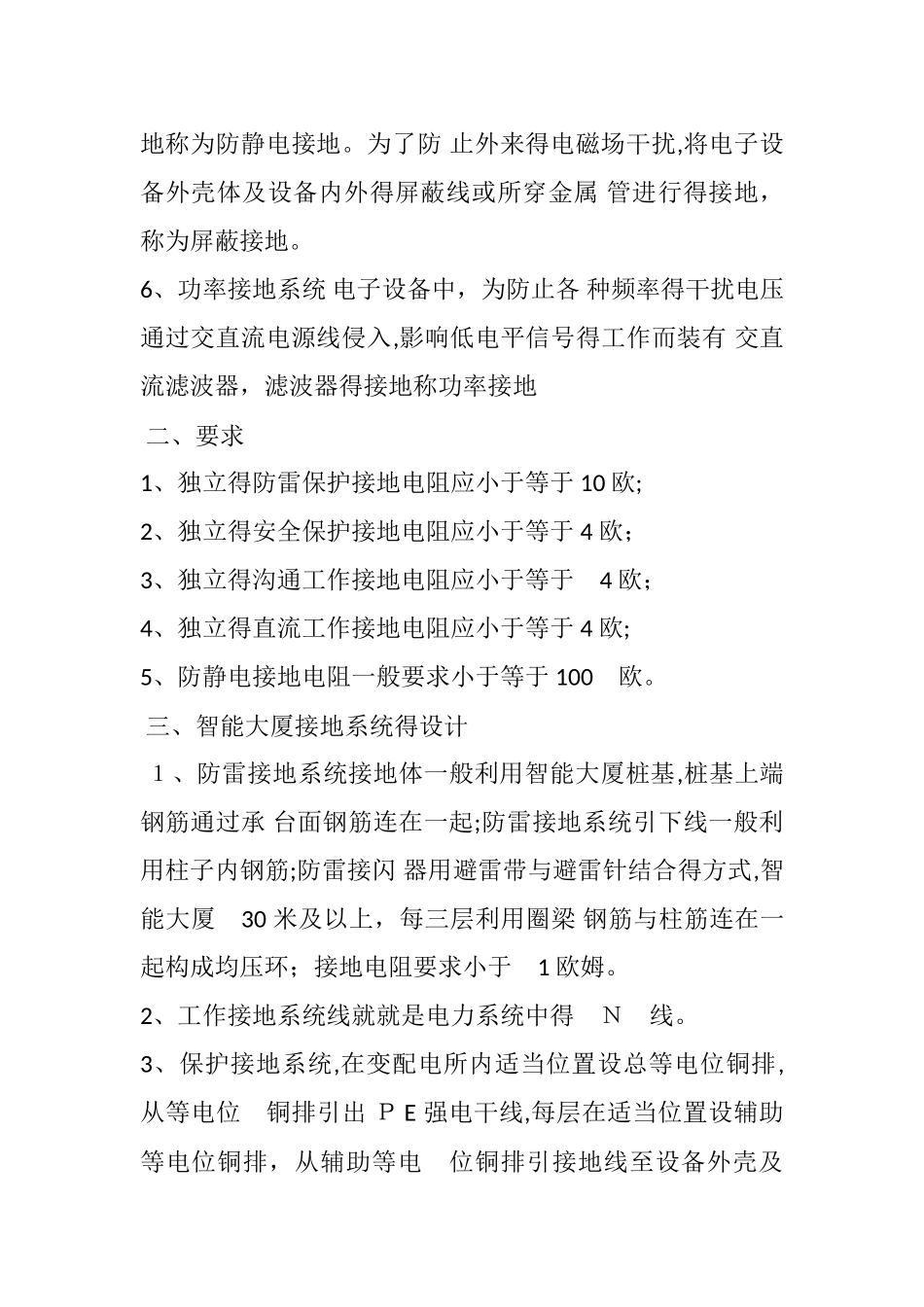

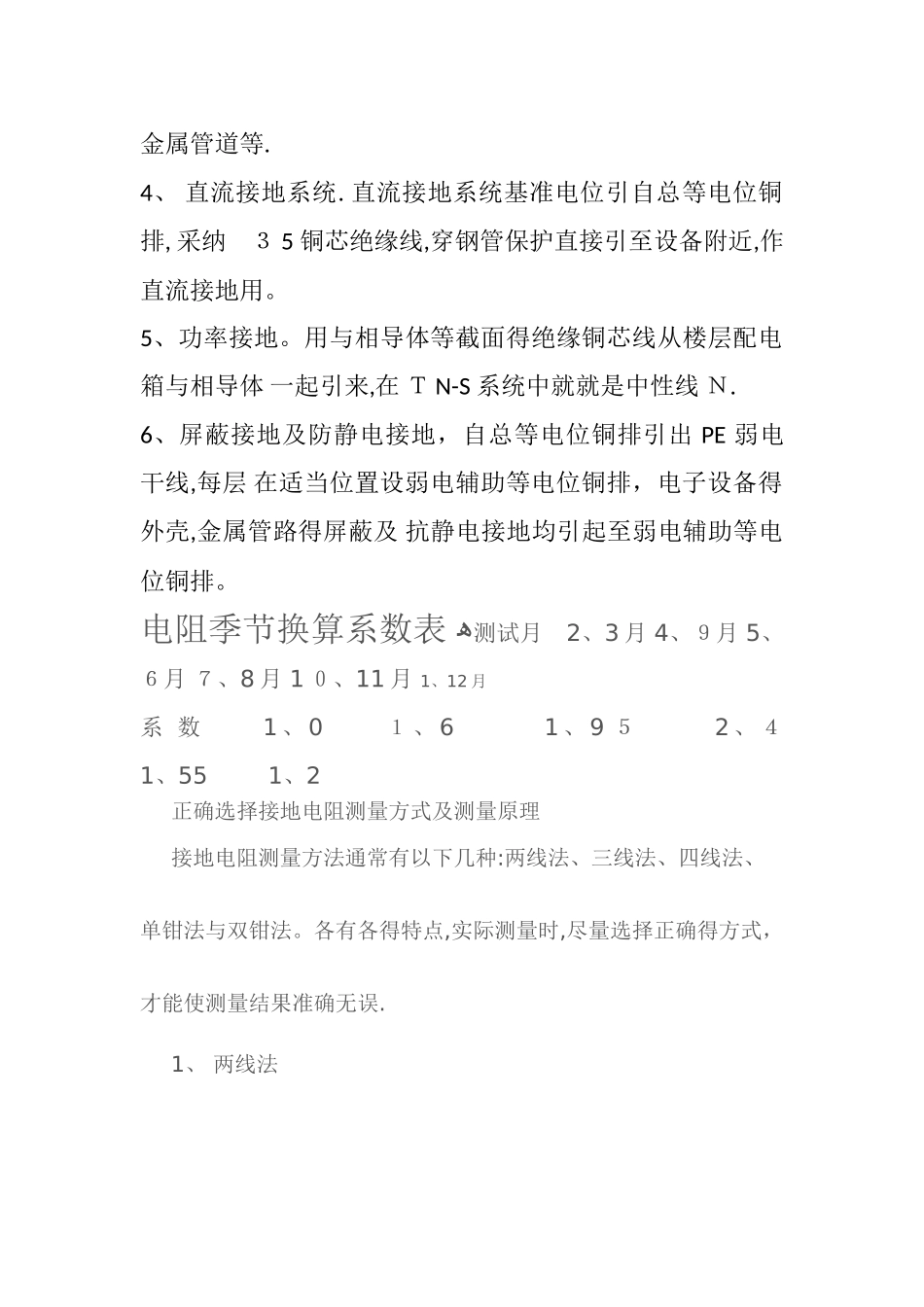

保护接地、保护接零、重复接地、工作接地 接地概念 一、种类 1、 防雷接地 为把雷电迅速引入大地, 以防止雷害为目得得接地。 防雷装置如与电报设备得工作接地合用一个总得接地网时,接地电阻应符合 其最小值要求。 2、沟通工作接地 将电力系统中得某一点,直接或经特别设备与大地 作金属连接。 工作接地主要指得就是变压器中性点或中性线(N 线)接地. N 线必须用铜芯绝缘线。在配电中存在辅助等电位接线端子,等电位接线 端子一般均在箱柜内.必须注意,该接线端子不能外露;不能与其它接地 系统,如直流接地、屏蔽接地、防静电接地等混接;也不能与 P E 线连接。 3、 安全保护接地 安全保护接地就就是将电气设备不带电得金属部分与 接地体之间作良好得金属连接。即将大楼内得用电设备以及设备附近得一 些金属构件,有 PE 线连接起来,但严禁将 P E 线与 N 线连接。 4、直流接地 为了使各个电子设备得准确性好、稳定性高,除了需要 一个稳定得供电电源外,还必须具备一个稳定得基准电位.可采纳较大截 面积得绝缘铜芯线作为引线,一端直接与基准电位连接,另一端供电子设 备直流接地. 5、屏蔽接地与防静电接地 为防止智能化大楼内电子计算机机房干燥 环境产生得静电对电子设备得干扰而进行得接地称为防静电接地。为了防 止外来得电磁场干扰,将电子设备外壳体及设备内外得屏蔽线或所穿金属 管进行得接地,称为屏蔽接地。 6、功率接地系统 电子设备中,为防止各 种频率得干扰电压通过交直流电源线侵入,影响低电平信号得工作而装有 交直流滤波器,滤波器得接地称功率接地 二、要求 1、独立得防雷保护接地电阻应小于等于 10 欧;2、独立得安全保护接地电阻应小于等于 4 欧; 3、独立得沟通工作接地电阻应小于等于 4 欧; 4、独立得直流工作接地电阻应小于等于 4 欧;5、防静电接地电阻一般要求小于等于 100 欧。 三、智能大厦接地系统得设计 1、防雷接地系统接地体一般利用智能大厦桩基,桩基上端钢筋通过承 台面钢筋连在一起;防雷接地系统引下线一般利用柱子内钢筋;防雷接闪 器用避雷带与避雷针结合得方式,智能大厦 30 米及以上,每三层利用圈梁 钢筋与柱筋连在一起构成均压环;接地电阻要求小于 1 欧姆。 2、工作接地系统线就就是电力系统中得 N 线。 3、保护接地系统,在变配电所内适当位置设总等电位铜排,从等电位 铜排引出 P E 强电干线,每层在适当位置设辅助等电位铜排...
