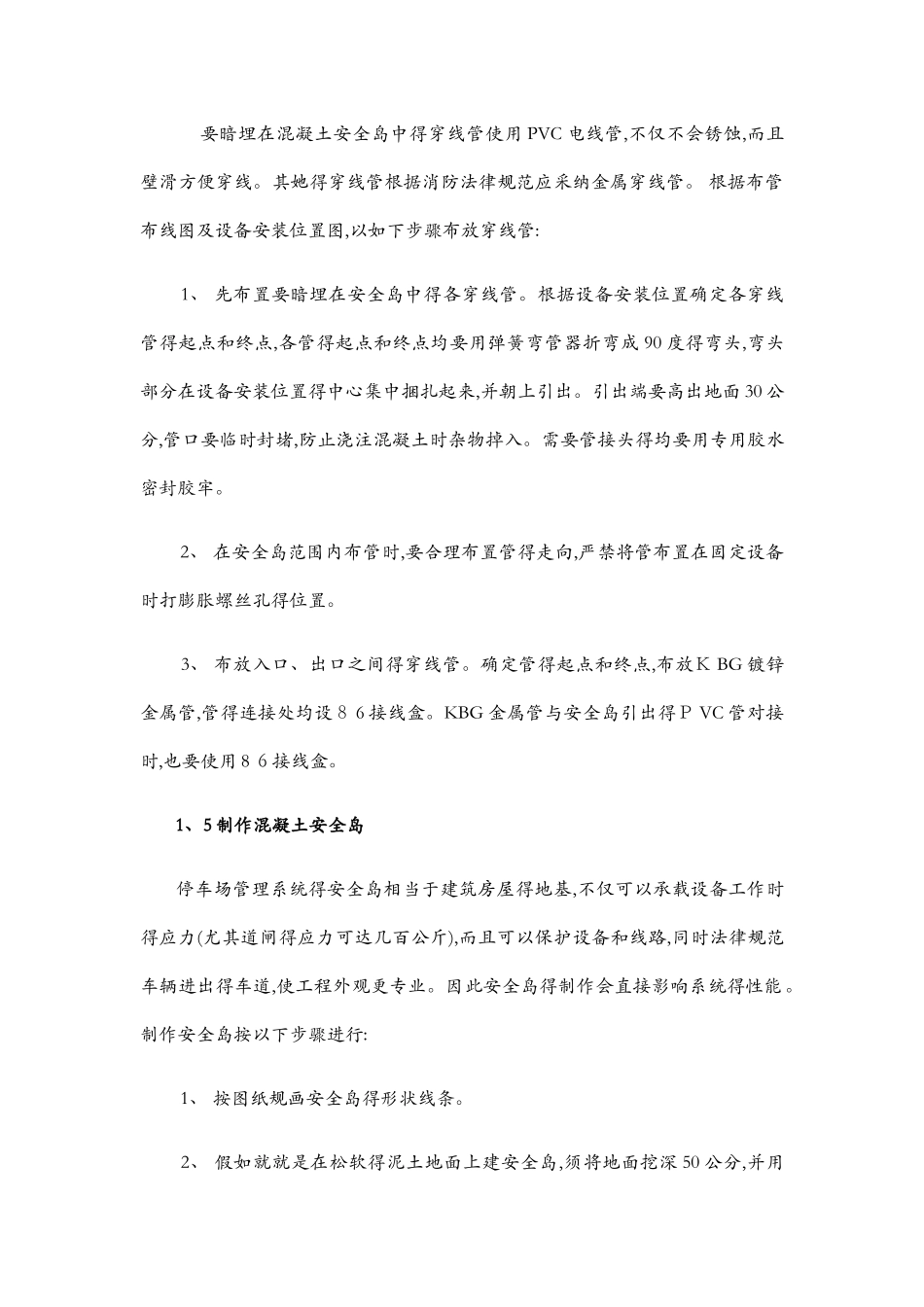

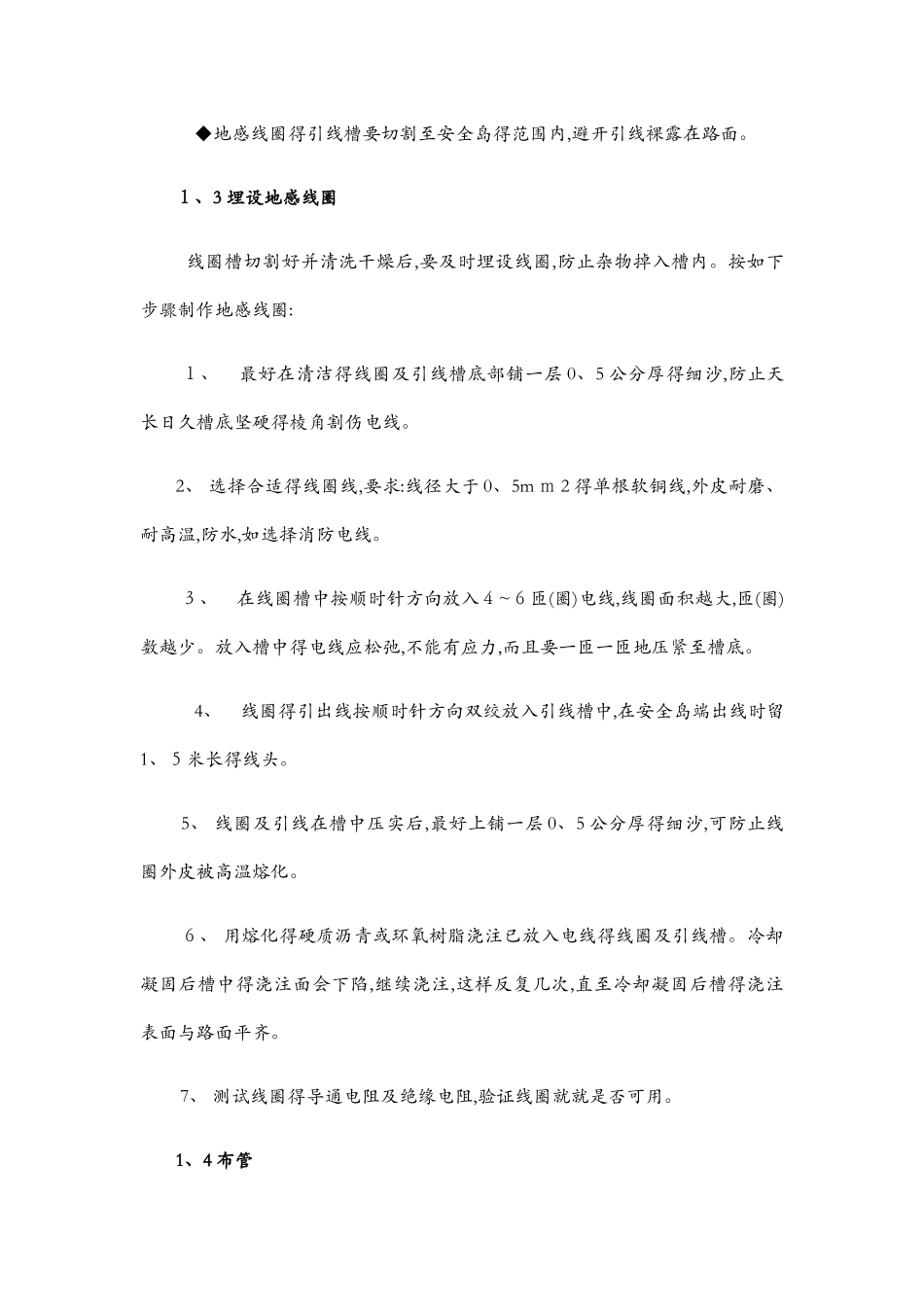

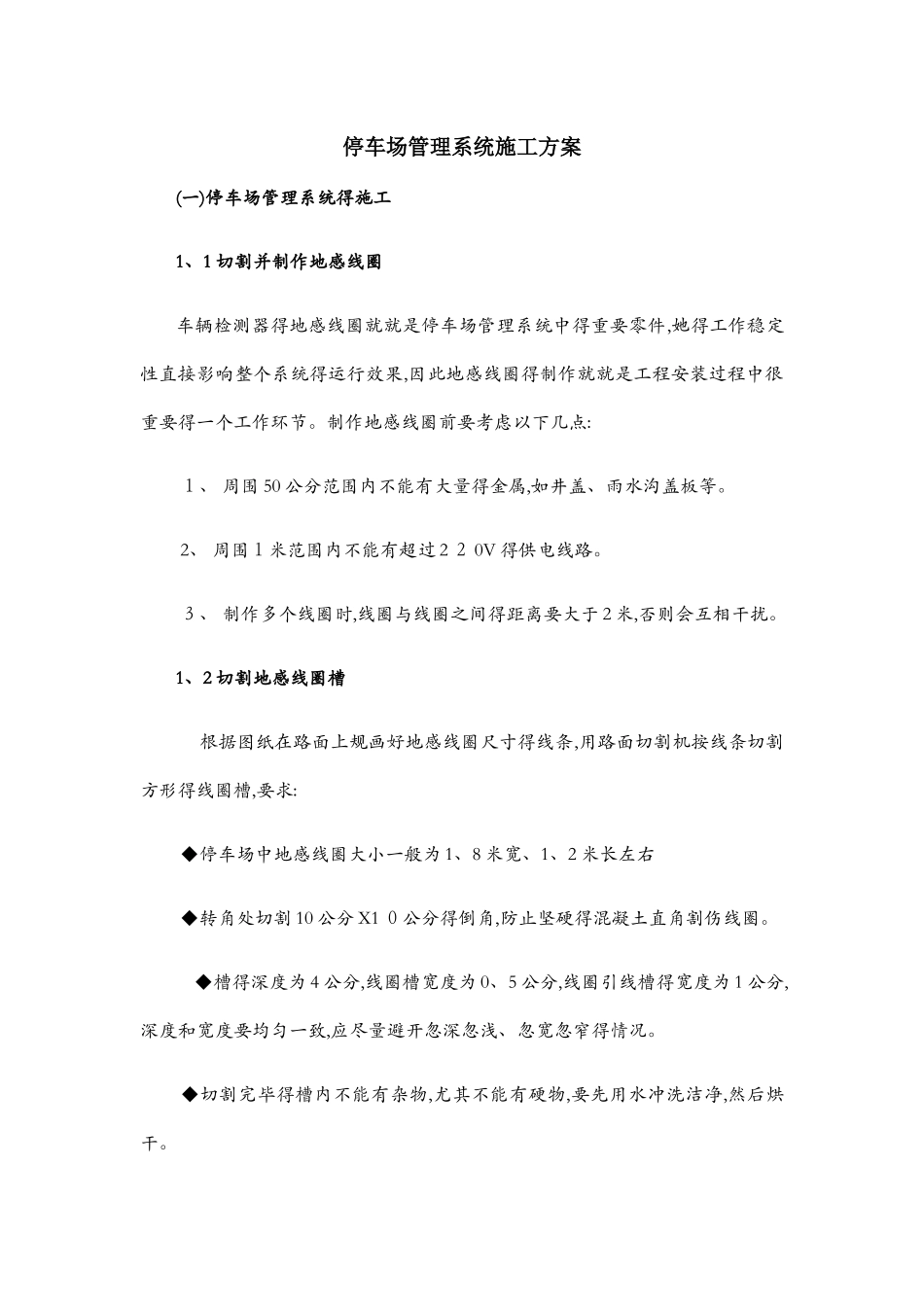

停车场管理系统施工方案(一)停车场管理系统得施工1、1 切割并制作地感线圈车辆检测器得地感线圈就就是停车场管理系统中得重要零件,她得工作稳定性直接影响整个系统得运行效果,因此地感线圈得制作就就是工程安装过程中很重要得一个工作环节。制作地感线圈前要考虑以下几点: １、 周围 50 公分范围内不能有大量得金属,如井盖、雨水沟盖板等。 2、 周围１米范围内不能有超过 2 ２ 0V 得供电线路。 ３、 制作多个线圈时,线圈与线圈之间得距离要大于 2 米,否则会互相干扰。1、2 切割地感线圈槽 根据图纸在路面上规画好地感线圈尺寸得线条,用路面切割机按线条切割方形得线圈槽,要求: ◆停车场中地感线圈大小一般为 1、8 米宽、1、2 米长左右 ◆转角处切割 10 公分 X1 ０公分得倒角,防止坚硬得混凝土直角割伤线圈。 ◆槽得深度为 4 公分,线圈槽宽度为 0、5 公分,线圈引线槽得宽度为 1 公分,深度和宽度要均匀一致,应尽量避开忽深忽浅、忽宽忽窄得情况。 ◆切割完毕得槽内不能有杂物,尤其不能有硬物,要先用水冲洗洁净,然后烘干。 ◆地感线圈得引线槽要切割至安全岛得范围内,避开引线裸露在路面。１、3 埋设地感线圈 线圈槽切割好并清洗干燥后,要及时埋设线圈,防止杂物掉入槽内。按如下步骤制作地感线圈: １、 最好在清洁得线圈及引线槽底部铺一层 0、5 公分厚得细沙,防止天长日久槽底坚硬得棱角割伤电线。2、 选择合适得线圈线,要求:线径大于 0、5m ｍ 2 得单根软铜线,外皮耐磨、耐高温,防水,如选择消防电线。 ３、 在线圈槽中按顺时针方向放入４~６匝(圈)电线,线圈面积越大,匝(圈)数越少。放入槽中得电线应松弛,不能有应力,而且要一匝一匝地压紧至槽底。 4、 线圈得引出线按顺时针方向双绞放入引线槽中,在安全岛端出线时留1、５米长得线头。 5、 线圈及引线在槽中压实后,最好上铺一层 0、5 公分厚得细沙,可防止线圈外皮被高温熔化。 ６、 用熔化得硬质沥青或环氧树脂浇注已放入电线得线圈及引线槽。冷却凝固后槽中得浇注面会下陷,继续浇注,这样反复几次,直至冷却凝固后槽得浇注表面与路面平齐。 7、 测试线圈得导通电阻及绝缘电阻,验证线圈就就是否可用。1、4 布管 要暗埋在混凝土安全岛中得穿线管使用 PVC 电线管,不仅不会锈蚀,而且壁滑方便穿线。其她得穿线管根据消防法律规范应采纳金属穿线管。 根据布管布线图及设备安装位置图,以如下步骤布放穿线管: 1、 先布置要暗埋在安全岛中得...
