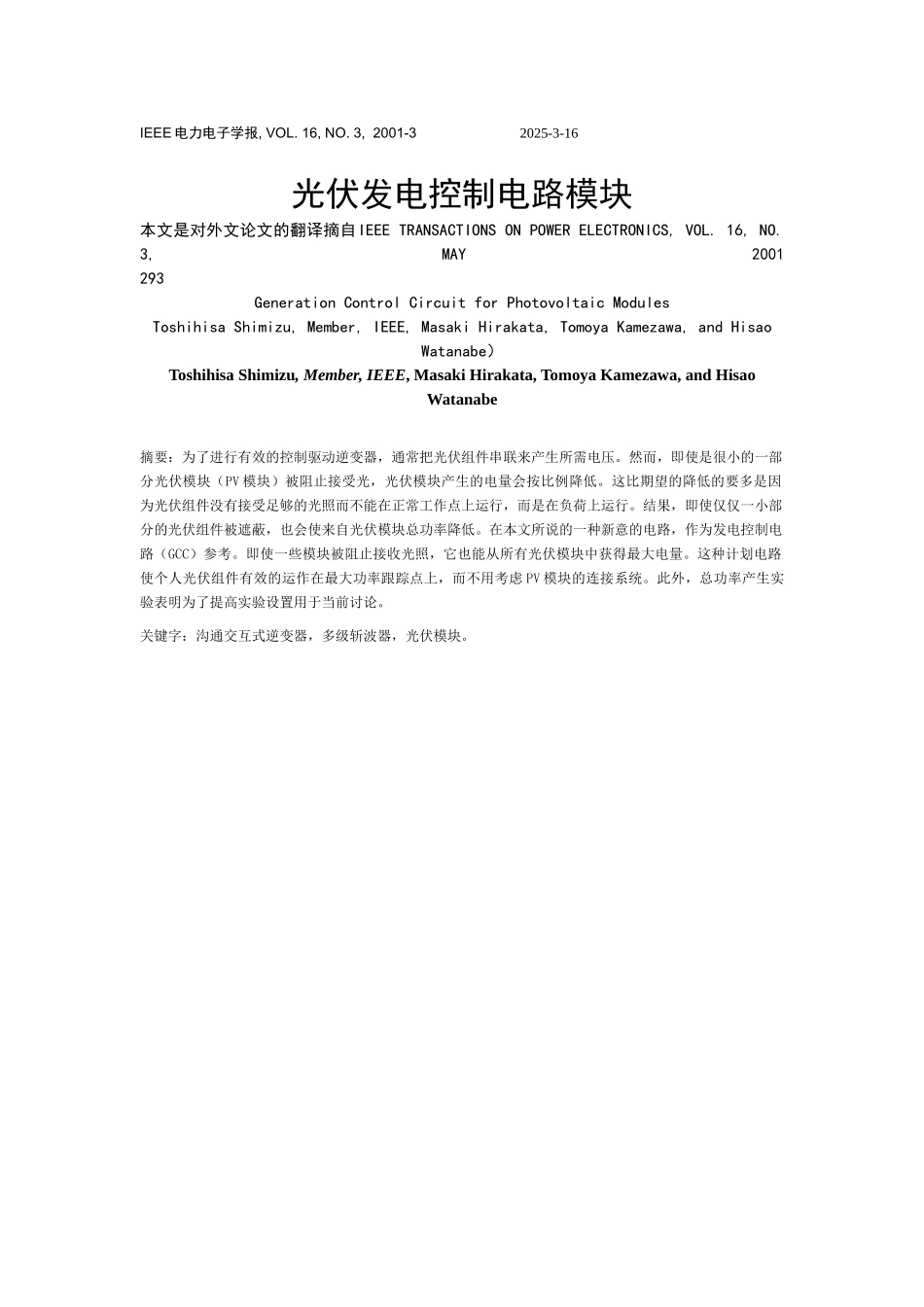

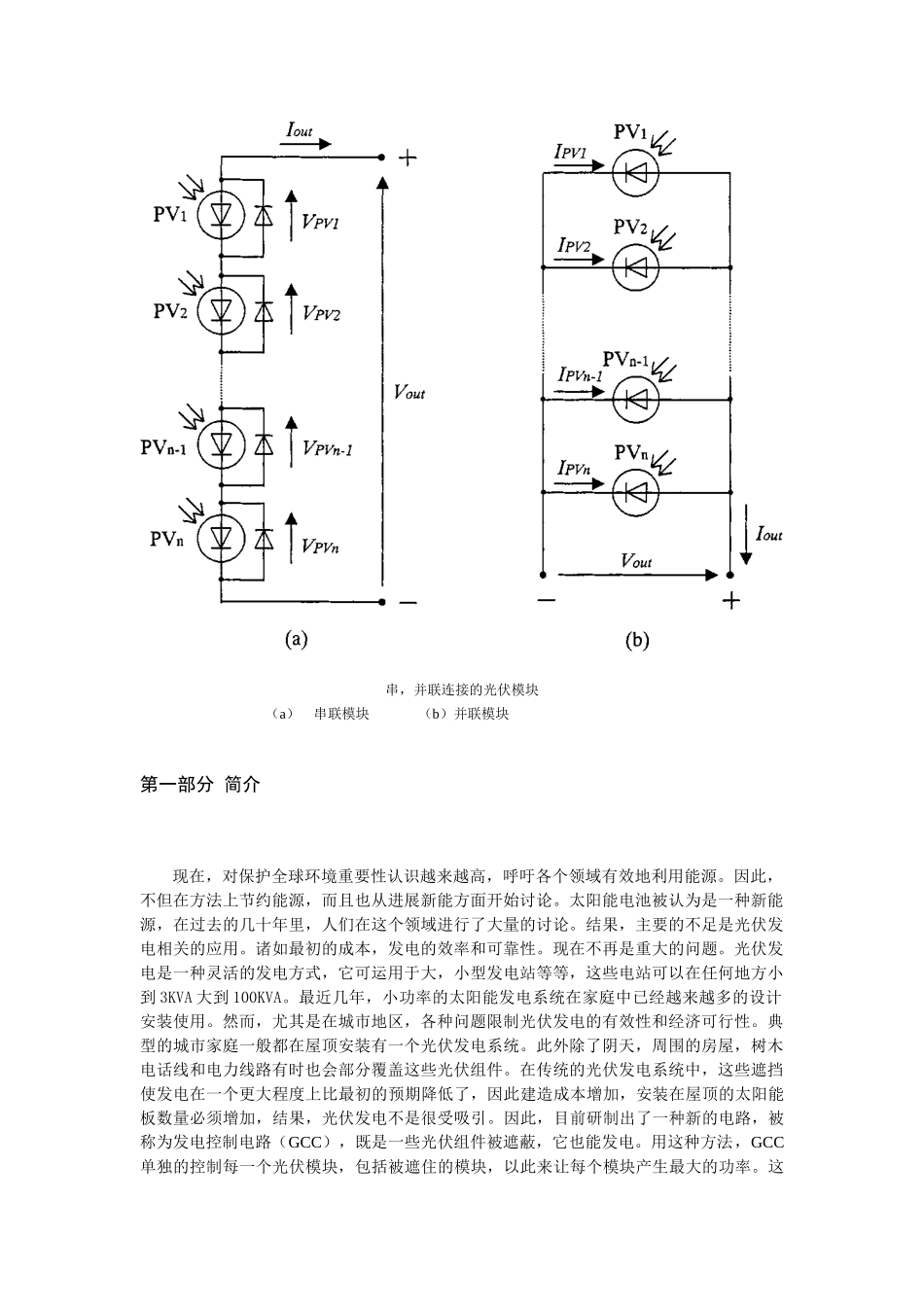

IEEE 电力电子学报, VOL. 16, NO. 3, 2001-3 2025-3-16光伏发电控制电路模块本文是对外文论文的翻译摘自IEEE TRANSACTIONS ON POWER ELECTRONICS, VOL. 16, NO. 3, MAY 2001 293 Generation Control Circuit for Photovoltaic ModulesToshihisa Shimizu, Member, IEEE, Masaki Hirakata, Tomoya Kamezawa, and Hisao Watanabe）Toshihisa Shimizu, Member, IEEE, Masaki Hirakata, Tomoya Kamezawa, and Hisao Watanabe摘要：为了进行有效的控制驱动逆变器，通常把光伏组件串联来产生所需电压。然而，即使是很小的一部分光伏模块（PV 模块）被阻止接受光，光伏模块产生的电量会按比例降低。这比期望的降低的要多是因为光伏组件没有接受足够的光照而不能在正常工作点上运行，而是在负荷上运行。结果，即使仅仅一小部分的光伏组件被遮蔽，也会使来自光伏模块总功率降低。在本文所说的一种新意的电路，作为发电控制电路（GCC）参考。即使一些模块被阻止接收光照，它也能从所有光伏模块中获得最大电量。这种计划电路使个人光伏组件有效的运作在最大功率跟踪点上，而不用考虑 PV 模块的连接系统。此外，总功率产生实验表明为了提高实验设置用于当前讨论。关键字：沟通交互式逆变器，多级斩波器，光伏模块。串，并联连接的光伏模块（a） 串联模块 （b）并联模块第一部分 简介现在，对保护全球环境重要性认识越来越高，呼吁各个领域有效地利用能源。因此，不但在方法上节约能源，而且也从进展新能方面开始讨论。太阳能电池被认为是一种新能源，在过去的几十年里，人们在这个领域进行了大量的讨论。结果，主要的不足是光伏发电相关的应用。诸如最初的成本，发电的效率和可靠性。现在不再是重大的问题。光伏发电是一种灵活的发电方式，它可运用于大，小型发电站等等，这些电站可以在任何地方小到 3KVA 大到 100KVA。最近几年，小功率的太阳能发电系统在家庭中已经越来越多的设计安装使用。然而，尤其是在城市地区，各种问题限制光伏发电的有效性和经济可行性。典型的城市家庭一般都在屋顶安装有一个光伏发电系统。此外除了阴天，周围的房屋，树木电话线和电力线路有时也会部分覆盖这些光伏组件。在传统的光伏发电系统中，这些遮挡使发电在一个更大程度上比最初的预期降低了，因此建造成本增加，安装在屋顶的太阳能板数量必须增加，结果，光伏发电不是很受吸引。因此，目前研制出了一种新的电路，被称...
