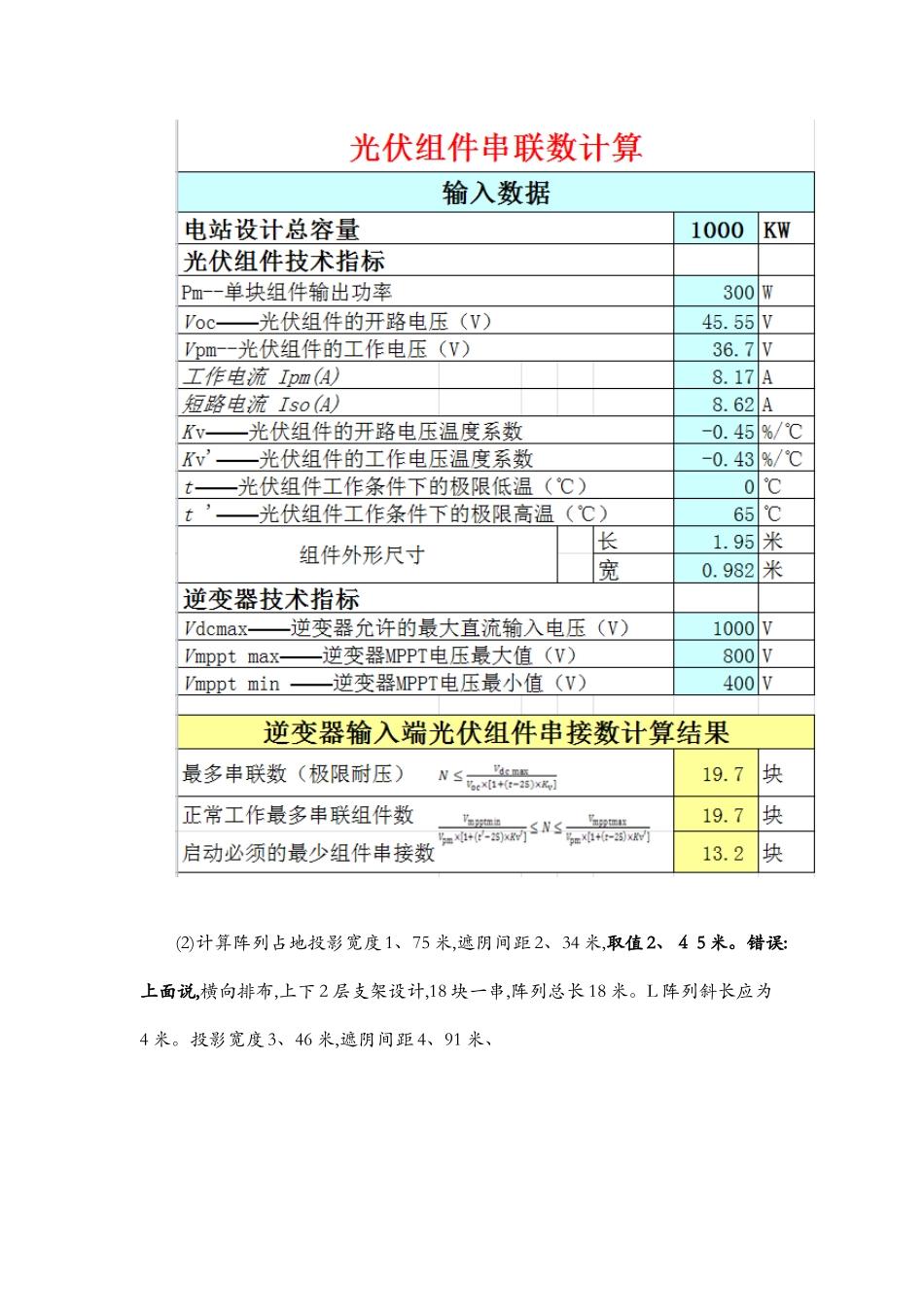

甘肃某建筑屋顶光伏发电系统初步设计方案一、项目背景1、项目意义(略)２、项目建设地基本信息:2、1、建设地:甘肃某地２、2、 当地地理纬度: 3 ６°左右,2、3、年平均太阳能辐射资源:5、5K Ｗ h/㎡·d ａ y2、4、当地气温:最高气温:3 ８°C,最低气温:-２ 0°C２、５、光伏电站建设布局及占地面积屋顶面积:58x35=２ 030 平方米,朝向:正南设计阵列朝向:正南三、项目规模估计最大装机容量:2 ０３ 0m²x1 ３０Ｗ/m²=26 ４ｋ W四、方案设计1、逆变器初选: 根据初步预算容量选用 5 台 50 千瓦串接式逆变器。MP ＰＴ范围:350-800V最大输入电压:10 ００ V２、组件选择:选用 300Wp 光伏组件。3、支架倾角设计:鉴于该建筑朝向东南45 度,为了综合考虑朝向非正南对发电得影响,设计光伏支架倾角为３０°。３、1 支架结构设计(略)３、2 支架基础设计(略)4、平面设计及阵列排布(1)采纳光伏组件横向排布,上下 2 层支架设计,１ 8 块一串,阵列总长 18 米。每个阵列有 1 ８ｘ 2=36 块组件封２串组成,合计 10800Wp。(2)计算阵列占地投影宽度 1、75 米,遮阴间距 2、34 米,取值 2、４ 5 米。错误:上面说,横向排布,上下 2 层支架设计,18 块一串,阵列总长 18 米。L 阵列斜长应为4 米。投影宽度 3、46 米,遮阴间距 4、91 米、(3)设计布局８排,共计 24 个阵列,总设计安装容量２５ 9、２ k Ｗ p(假如设计布局 7 排,共计２ 1 个阵列,总设计安装容量 2 ２６、8 ｋ Wp,前后空间比较大)５、总平面布置图:６、电路设计(略)五、投资预算:1、静态投资:序号项目单价(元)合计(万元)１259、2kWp 电站单晶硅光伏组件3、20/Wp８２、9425 台 5 ０ｋ VA 逆变器等并网配件１、00/Ｗｐ２ 53C 型钢支架0、5/Wp1 ３屋面混凝土基础0、１/Wp2、59４电缆0、2/Wp５、1 ８接入系统0、１/Wp２、5 ９5其她配件0、２/Wp５、1 ８6安装劳务费等0、65/Ｗ1 ６、87其她０、２/Ｗ p5、188盈利、税、25%3 ８、25合计196、71２、动态(运行)费用(按每年计):序号项目单价(元)合计(万元)1维护人员费用 20000、22设备维修更换费用50000、5３银行贷款利息5税１ 7%4、７ 4合计5、4 ４总投资约 19 ６、７ 1 万元人民币,折合每峰瓦７、５８元人民币注:该预算不含土地或场地、特别地区得运输等费用,劳务费支出仅供参考,实际支出应根据当地实际情况和管理水平计算。六、经济效益分析估算日发电量:2 ５ 9、2k Ｗｐ×5、...
