全景观桥施工方案

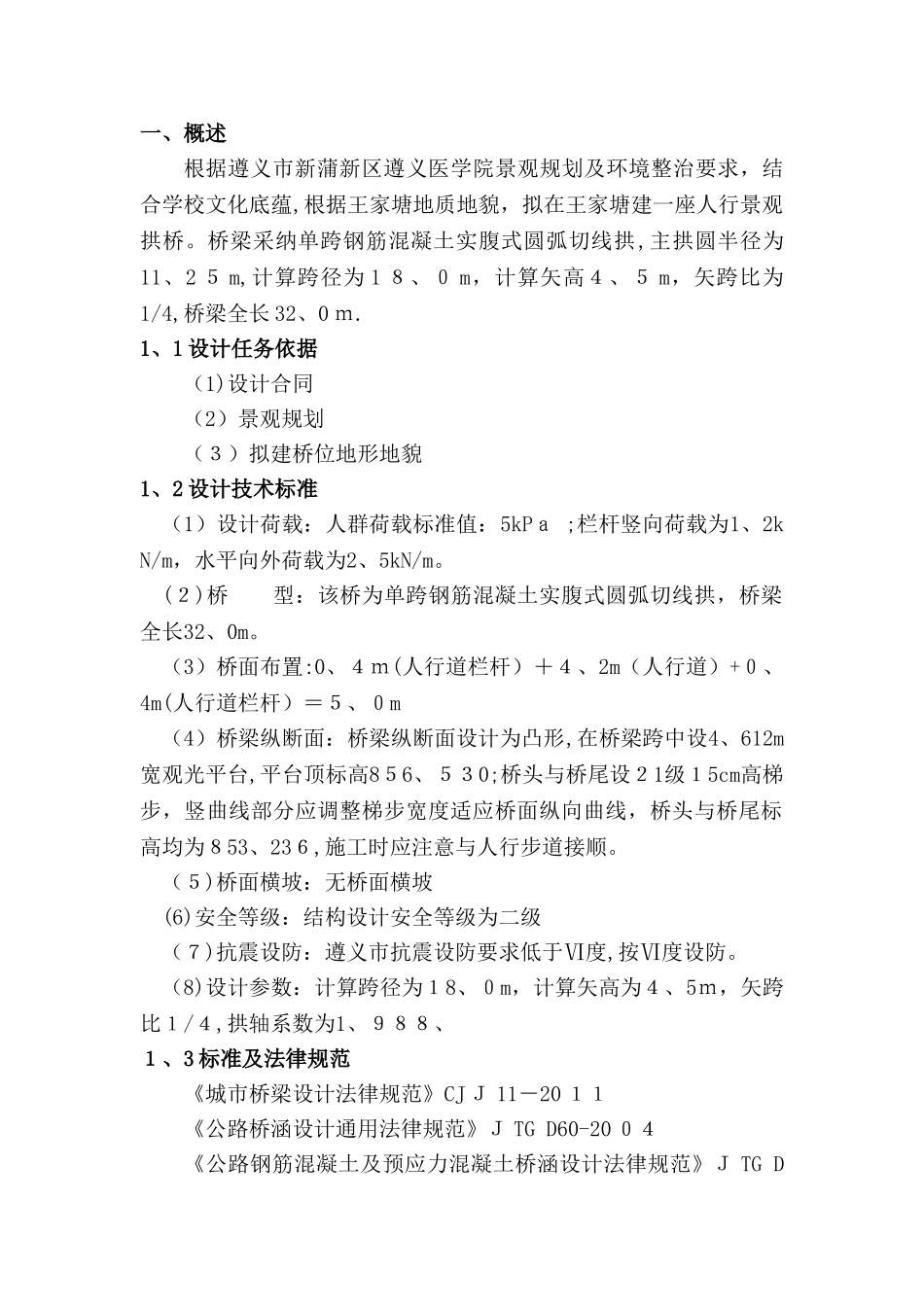

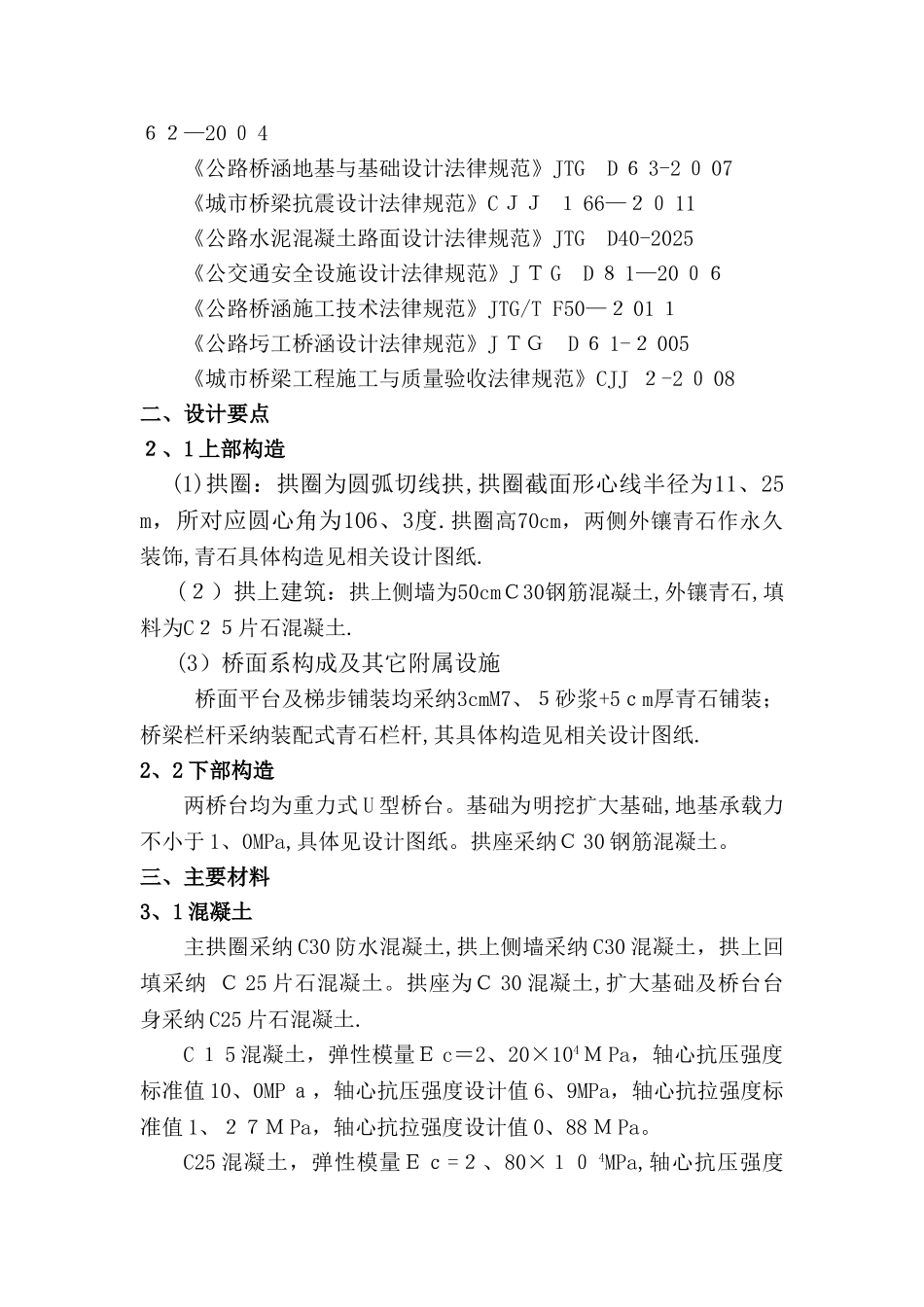

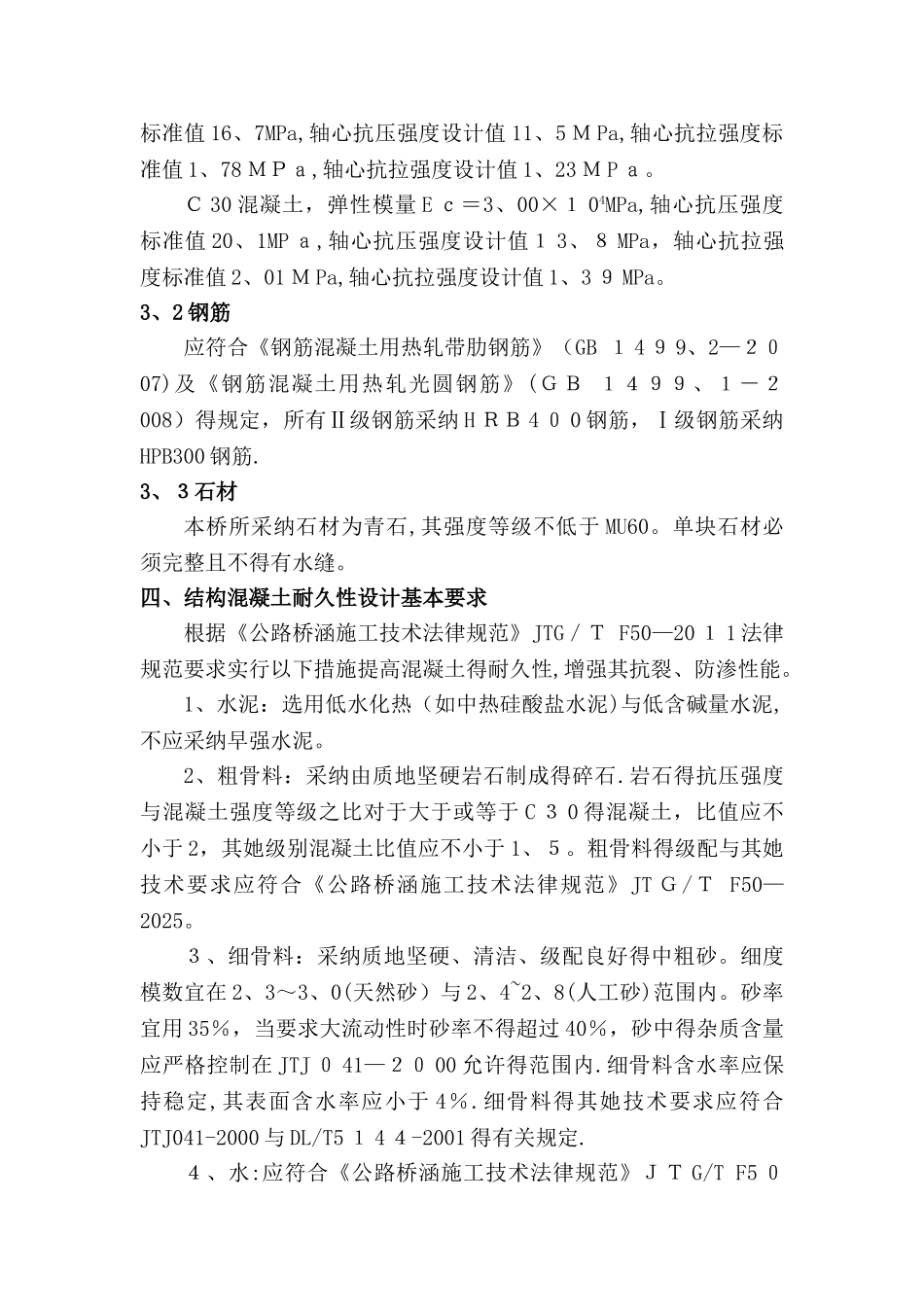

一、概述根据遵义市新蒲新区遵义医学院景观规划及环境整治要求，结合学校文化底蕴,根据王家塘地质地貌，拟在王家塘建一座人行景观拱桥。桥梁采纳单跨钢筋混凝土实腹式圆弧切线拱,主拱圆半径为11、2 ５ m,计算跨径为 1 ８、０ m，计算矢高４、５ m，矢跨比为1/4,桥梁全长 32、0 ｍ.1、1 设计任务依据（1)设计合同（2）景观规划（３）拟建桥位地形地貌1、2 设计技术标准（1）设计荷载：人群荷载标准值：5kPａ ;栏杆竖向荷载为1、2kN/m，水平向外荷载为2、5kN/m。(２)桥 型：该桥为单跨钢筋混凝土实腹式圆弧切线拱，桥梁全长32、0m。（3）桥面布置:0、４ｍ(人行道栏杆）＋４、2m（人行道）+０、4m(人行道栏杆）＝５、０m （4）桥梁纵断面：桥梁纵断面设计为凸形,在桥梁跨中设4、612m宽观光平台,平台顶标高8５6、５３0;桥头与桥尾设２1级１5cm高梯步，竖曲线部分应调整梯步宽度适应桥面纵向曲线，桥头与桥尾标高均为８53、23６,施工时应注意与人行步道接顺。（５)桥面横坡：无桥面横坡 (6)安全等级：结构设计安全等级为二级 （７)抗震设防：遵义市抗震设防要求低于Ⅵ度,按Ⅵ度设防。（8)设计参数：计算跨径为１8、０m，计算矢高为４、5ｍ，矢跨比１/４,拱轴系数为1、９８８、１、3 标准及法律规范《城市桥梁设计法律规范》CJ Ｊ 11－20 １１《公路桥涵设计通用法律规范》Ｊ TG D60-20 ０４《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》Ｊ TG D６２—20 ０ 4《公路桥涵地基与基础设计法律规范》JTG D ６ 3-2 ０ 07《城市桥梁抗震设计法律规范》C ＪＪ １ 66—２０ 11《公路水泥混凝土路面设计法律规范》JTG D40-2025《公交通安全设施设计法律规范》J Ｔ G D ８ 1—20 ０６《公路桥涵施工技术法律规范》JTG/T F50—２ 01 １《公路圬工桥涵设计法律规范》J ＴＧ D ６ 1-２ 005《城市桥梁工程施工与质量验收法律规范》CJJ ２-2 ０ 08二、设计要点２、1 上部构造(1)拱圈：拱圈为圆弧切线拱,拱圈截面形心线半径为11、25m，所对应圆心角为106、3度.拱圈高70cm，两侧外镶青石作永久装饰,青石具体构造见相关设计图纸.(２）拱上建筑：拱上侧墙为50cmＣ30钢筋混凝土,外镶青石,填料为C２５片石混凝土. (3）桥面系构成及其它附属设施 桥面平台及梯步铺装均采纳3cmM7、５砂浆+5ｃm厚青石铺装；桥梁栏杆采纳装配式青石栏杆,其具体构造见相关设计图纸.2、2 下部构造两桥台均为重力式 U 型桥台。基础为...
