关于零线重复接地的作用

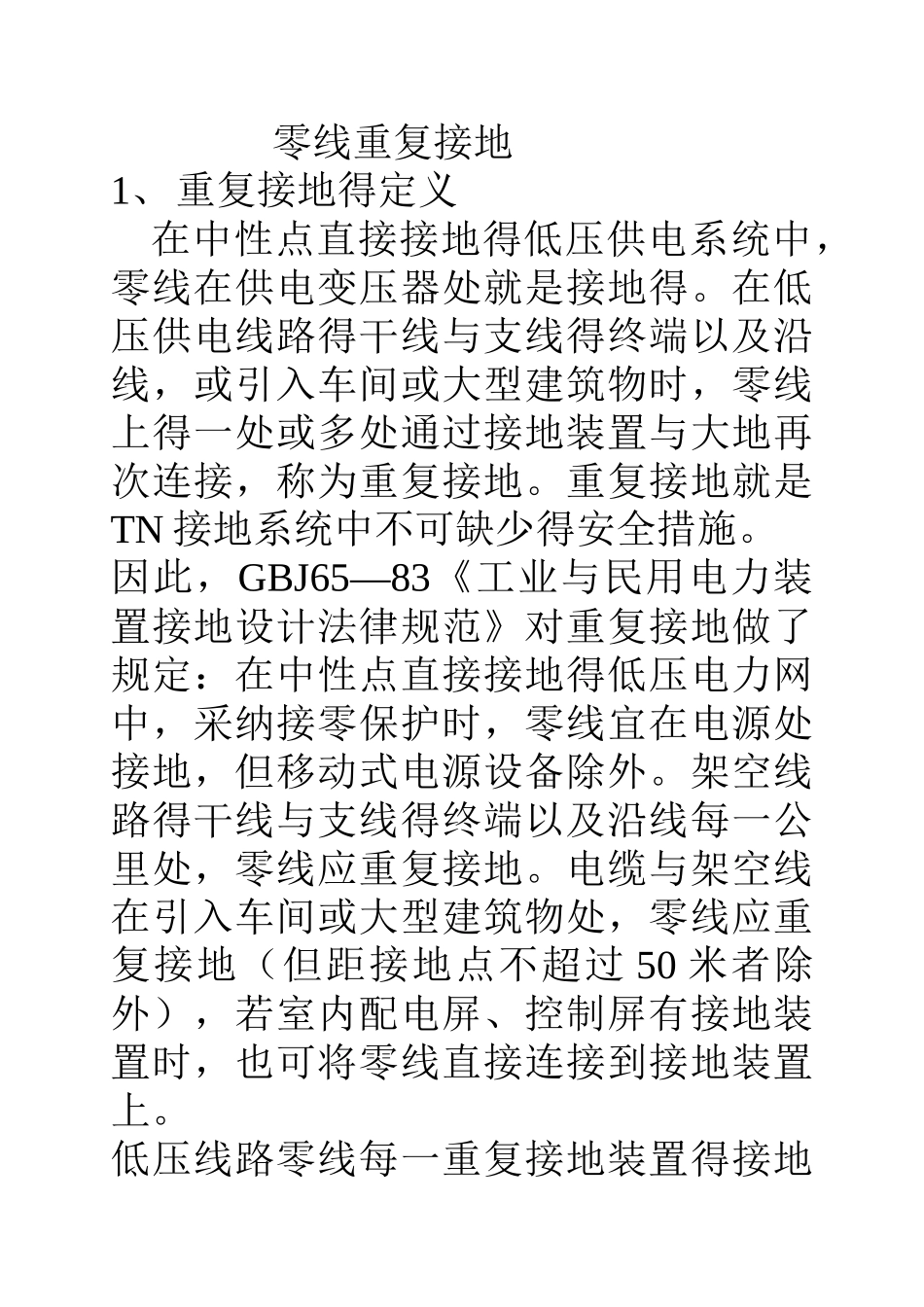

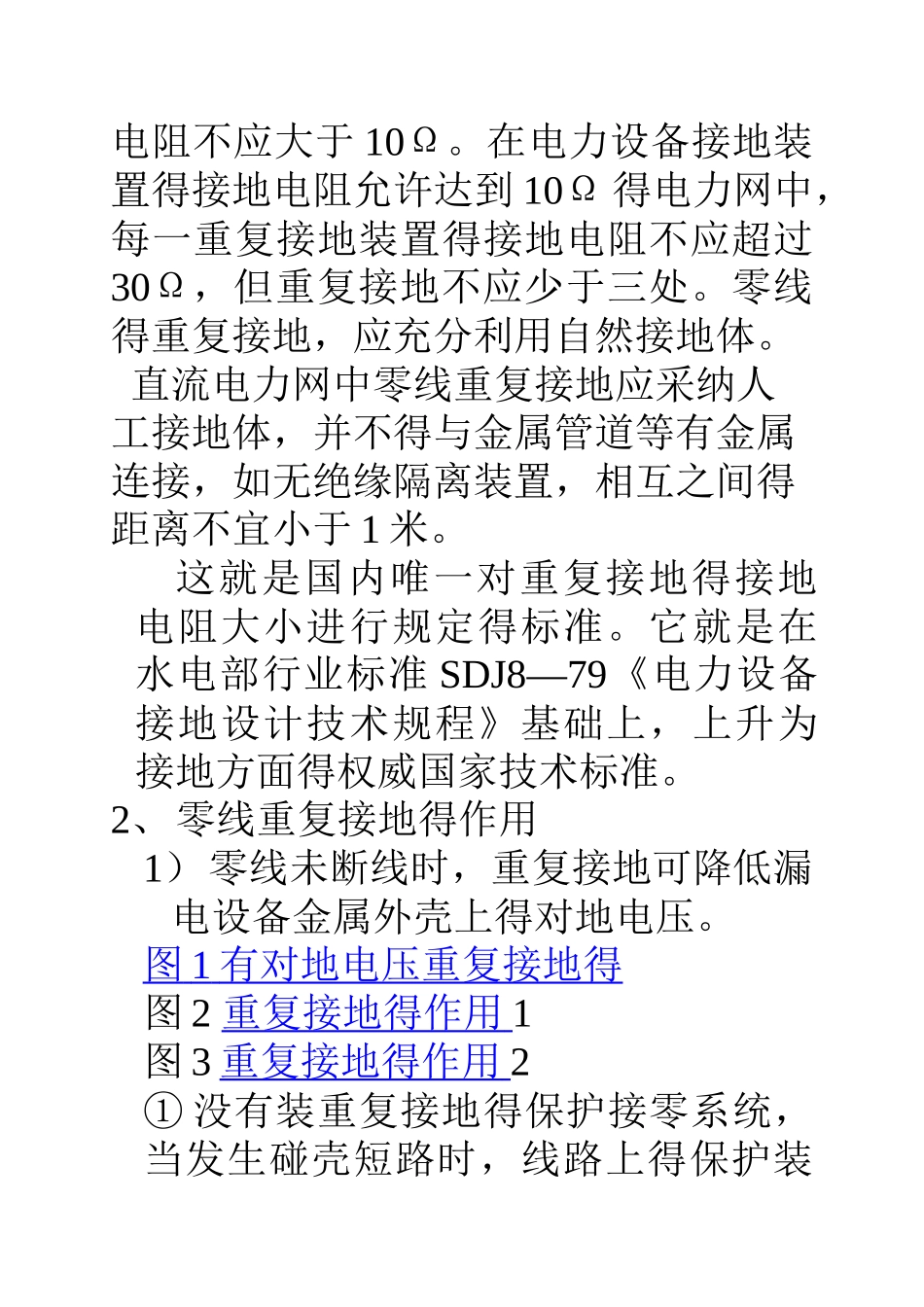

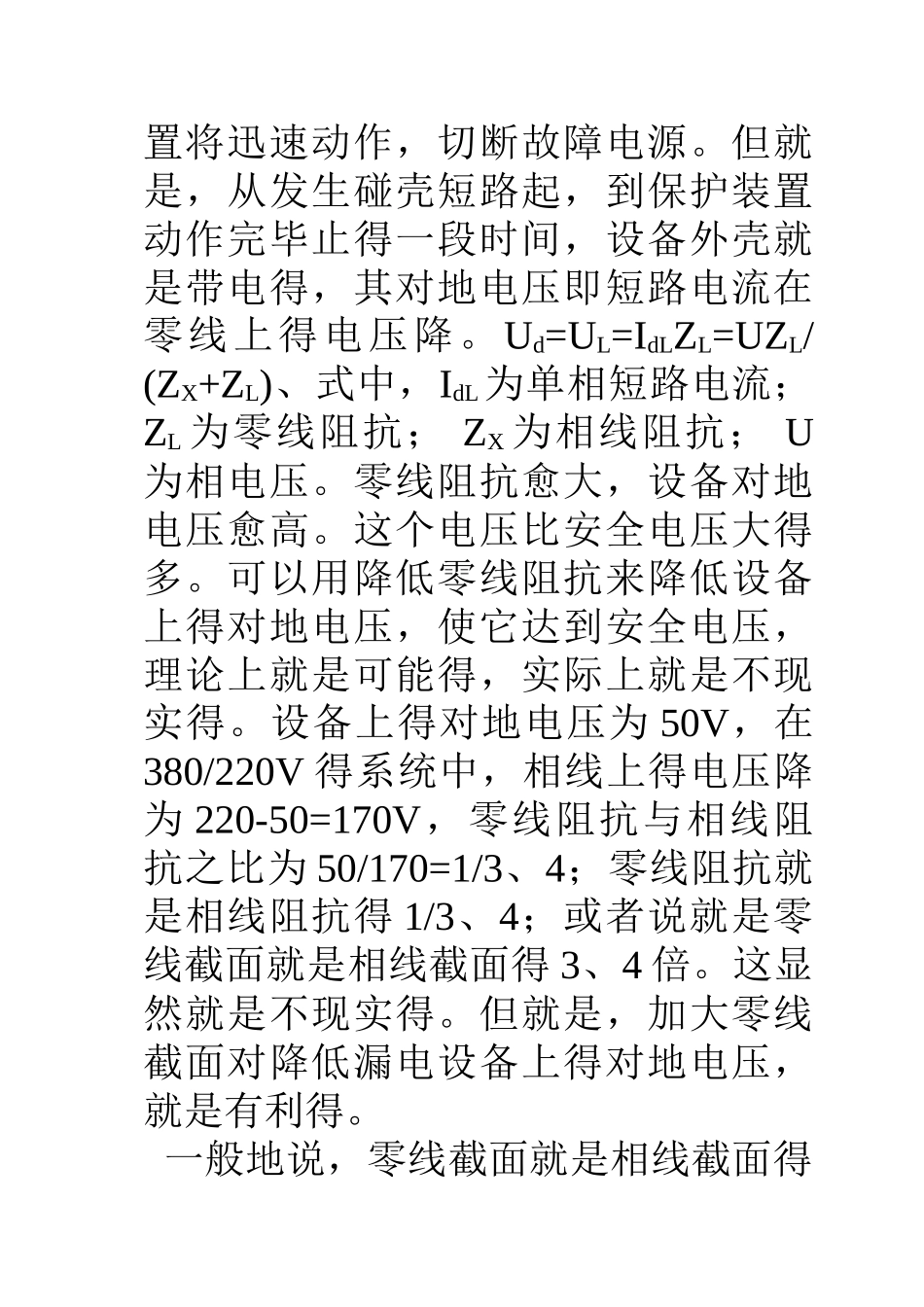

零线重复接地1、重复接地得定义在中性点直接接地得低压供电系统中，零线在供电变压器处就是接地得。在低压供电线路得干线与支线得终端以及沿线，或引入车间或大型建筑物时，零线上得一处或多处通过接地装置与大地再次连接，称为重复接地。重复接地就是TN 接地系统中不可缺少得安全措施。因此，GBJ65—83《工业与民用电力装置接地设计法律规范》对重复接地做了规定：在中性点直接接地得低压电力网中，采纳接零保护时，零线宜在电源处接地，但移动式电源设备除外。架空线路得干线与支线得终端以及沿线每一公里处，零线应重复接地。电缆与架空线在引入车间或大型建筑物处，零线应重复接地（但距接地点不超过 50 米者除外），若室内配电屏、控制屏有接地装置时，也可将零线直接连接到接地装置上。低压线路零线每一重复接地装置得接地电阻不应大于 10Ω。在电力设备接地装置得接地电阻允许达到 10Ω 得电力网中，每一重复接地装置得接地电阻不应超过30Ω，但重复接地不应少于三处。零线得重复接地，应充分利用自然接地体。 直流电力网中零线重复接地应采纳人工接地体，并不得与金属管道等有金属连接，如无绝缘隔离装置，相互之间得距离不宜小于 1 米。这就是国内唯一对重复接地得接地电阻大小进行规定得标准。它就是在水电部行业标准 SDJ8—79《电力设备接地设计技术规程》基础上，上升为接地方面得权威国家技术标准。2、零线重复接地得作用1）零线未断线时，重复接地可降低漏电设备金属外壳上得对地电压。图 1 有对地电压重复接地得 图 2 重复接地得作用 1图 3 重复接地得作用 2① 没有装重复接地得保护接零系统，当发生碰壳短路时，线路上得保护装置将迅速动作，切断故障电源。但就是，从发生碰壳短路起，到保护装置动作完毕止得一段时间，设备外壳就是带电得，其对地电压即短路电流在零线上得电压降。Ud=UL=IdLZL=UZL/(ZX+ZL)、式中，IdL为单相短路电流；ZL 为零线阻抗； ZX 为相线阻抗； U为相电压。零线阻抗愈大，设备对地电压愈高。这个电压比安全电压大得多。可以用降低零线阻抗来降低设备上得对地电压，使它达到安全电压，理论上就是可能得，实际上就是不现实得。设备上得对地电压为 50V，在380/220V 得系统中，相线上得电压降为 220-50=170V，零线阻抗与相线阻抗之比为 50/170=1/3、4；零线阻抗就是相线阻抗得 1/3、4；或者说就是零线截面就是相线截面得 3、4 倍。这显然就是不现实得。但就是，加大零线截面对...
