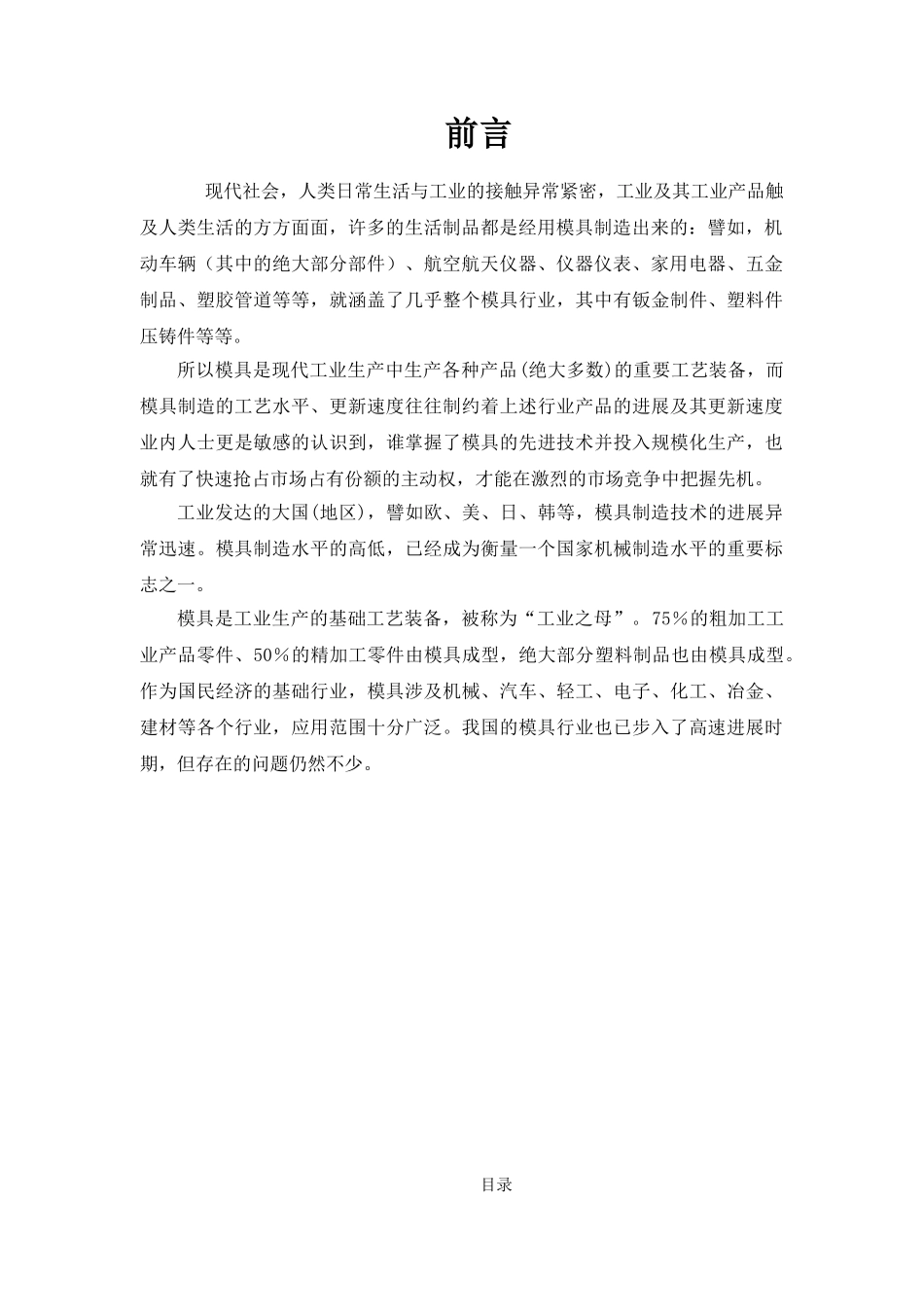

课程设计说明书 题目 冲压件 1 、塑料件 1 的成型模具 CAD 学院： 机 械 工 程 学 院 专业： 材料成型及控制工程 班级： 1001 学号： 01 学生姓名： 导师姓名： 完成日期： 2025 年 x 月 x 日 材料成型及控制工程专业材料成形 CAD 课程设计任务书 题目： 冲压件 1 、塑料件 1 的成型模具 CAD 专业班级 姓名 学号 指导老师 一、设计任务冲压件 1、塑料件 1 见附件产品图，并取第一组尺寸。具体任务：1、拟定所指定的冲压件、塑料件的成型工艺，正确选择成型设备；2、合理选择模具结构，并进行必要的工艺计算；3、正确确定模具成型零件及其他零部件的形状和尺寸；4、采纳 UG 软件进行模具设计，并对对模具进行虚拟装配，生成爆炸图，校验模具设计的正确性；5、采纳 UG 制图模块，完成模具装配图和工作零件图；6、撰写模具设计说明书；7、课程设计完成工作量： （1）冲模、塑模装配图各一张（需打印）；冲模、塑模工作零件零件图；（2）设计说明书一份（其中包含冲压件冲压工艺卡、塑料件的成型工艺参数；模具设计计算过程；UG 模具设计过程）。二、设计要求1、在课程设计中，学生要独立思考和钻研，学会根据具体情况灵活运用所学过的知识，不应盲目照搬其他样本或他人的设计；2、课程设计中的每一个环节都必须认仔细真、一丝不苟地去完成；3、设计应按计划进行，并确保所设计的模具结构合理、操作方便、制造方便、造价便宜，设计图纸符合国标和行业标准，设计说明书法律规范；4、设计时间安排：（1）冲压件工艺、冲模设计并绘制模具装配图、工作零件图 2 天；（2）塑件成型工艺、模具设计并绘制模具装配图、工作零件图 2 天；（3）撰写设计说明书、答辩 1 天（是否需要答辩由指导老师决定）。5、提交资料（单独装袋提交）： （1）设计资料光盘（将文件分类放入下列三个文件夹中：1 设计说明书，2chongyamuju，3zhusumuju）（2）纸质打印资料（冲压模具装配图，注塑模具装配图）前言现代社会，人类日常生活与工业的接触异常紧密，工业及其工业产品触及人类生活的方方面面，许多的生活制品都是经用模具制造出来的：譬如，机动车辆（其中的绝大部分部件）、航空航天仪器、仪器仪表、家用电器、五金制品、塑胶管道等等，就涵盖了几乎整个模具行业，其中有钣金制件、塑料件压铸件等等。所以模具是现代工业生产中生产各种产品(绝大多数)的重要工艺装备，而模具制造的工艺水平、更新速度往往...
