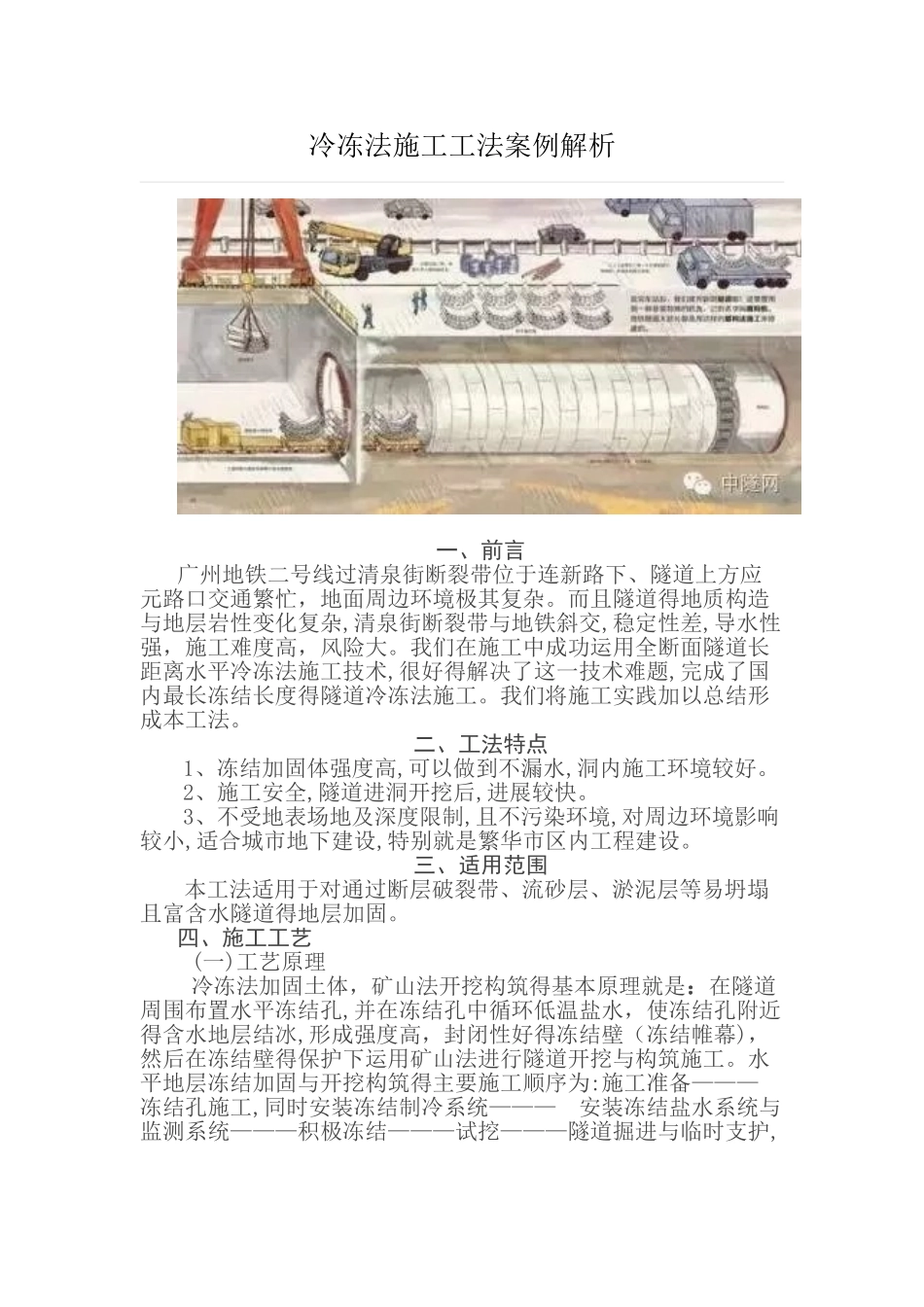

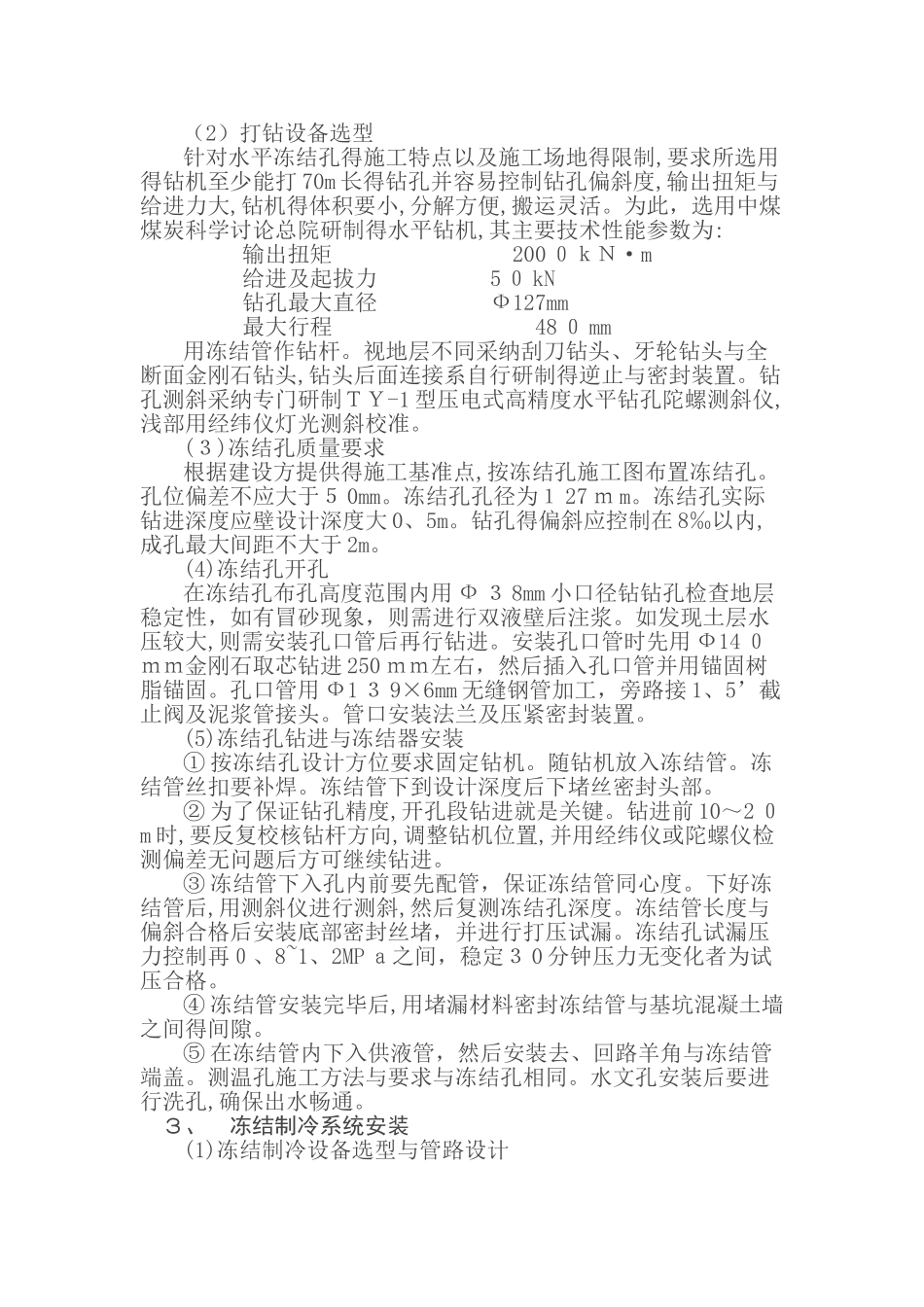

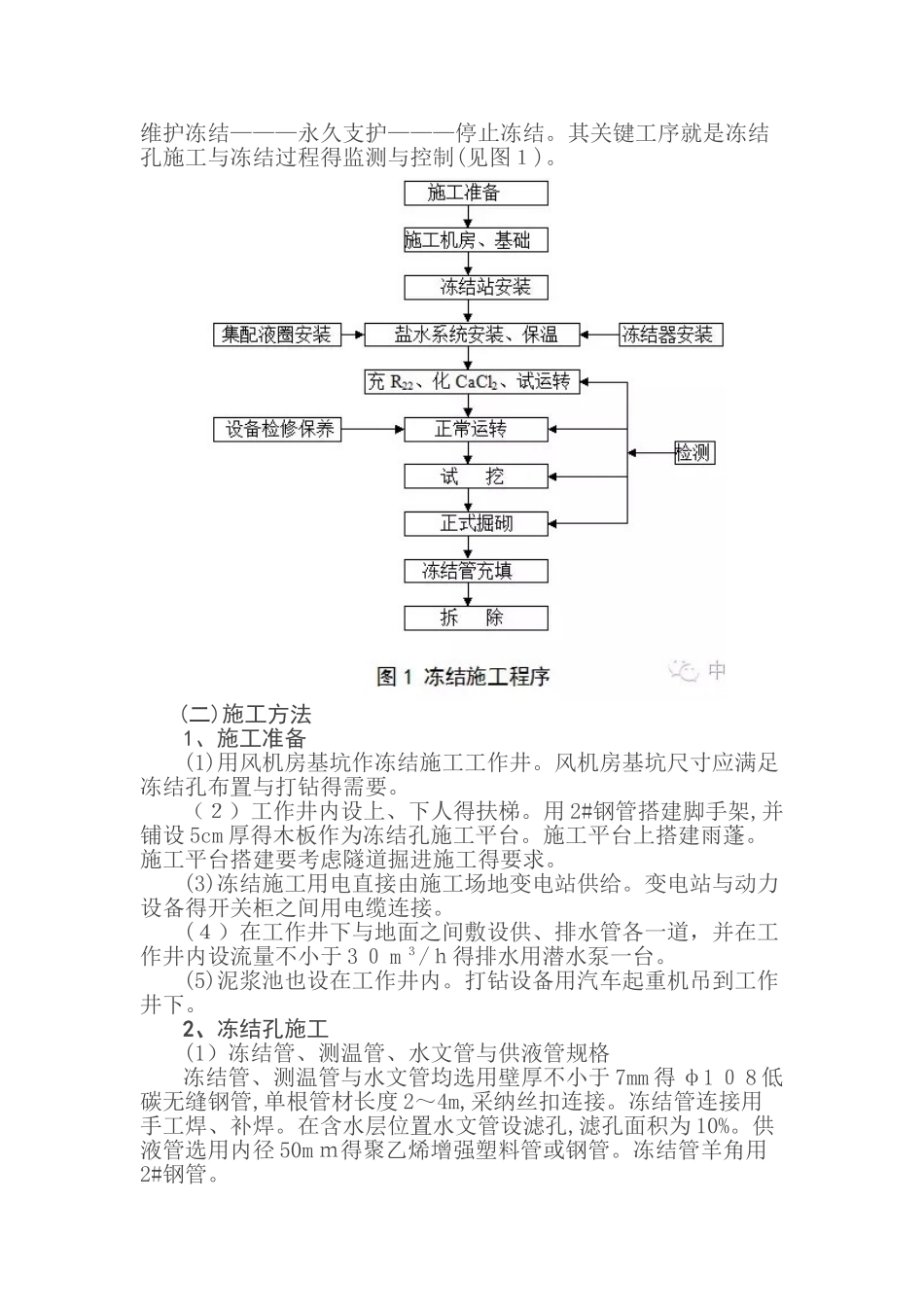

冷冻法施工工法案例解析一、前言广州地铁二号线过清泉街断裂带位于连新路下、隧道上方应元路口交通繁忙，地面周边环境极其复杂。而且隧道得地质构造与地层岩性变化复杂,清泉街断裂带与地铁斜交,稳定性差,导水性强，施工难度高，风险大。我们在施工中成功运用全断面隧道长距离水平冷冻法施工技术,很好得解决了这一技术难题,完成了国内最长冻结长度得隧道冷冻法施工。我们将施工实践加以总结形成本工法。二、工法特点1、冻结加固体强度高,可以做到不漏水,洞内施工环境较好。2、施工安全,隧道进洞开挖后,进展较快。3、不受地表场地及深度限制,且不污染环境,对周边环境影响较小,适合城市地下建设,特别就是繁华市区内工程建设。三、适用范围本工法适用于对通过断层破裂带、流砂层、淤泥层等易坍塌且富含水隧道得地层加固。四、施工工艺(一)工艺原理冷冻法加固土体，矿山法开挖构筑得基本原理就是：在隧道周围布置水平冻结孔,并在冻结孔中循环低温盐水，使冻结孔附近得含水地层结冰,形成强度高，封闭性好得冻结壁（冻结帷幕)，然后在冻结壁得保护下运用矿山法进行隧道开挖与构筑施工。水平地层冻结加固与开挖构筑得主要施工顺序为:施工准备——— 冻结孔施工,同时安装冻结制冷系统——— 安装冻结盐水系统与监测系统———积极冻结———试挖———隧道掘进与临时支护,维护冻结———永久支护———停止冻结。其关键工序就是冻结孔施工与冻结过程得监测与控制(见图１)。(二)施工方法1、施工准备(1)用风机房基坑作冻结施工工作井。风机房基坑尺寸应满足冻结孔布置与打钻得需要。（２）工作井内设上、下人得扶梯。用 2#钢管搭建脚手架,并铺设 5cm 厚得木板作为冻结孔施工平台。施工平台上搭建雨蓬。施工平台搭建要考虑隧道掘进施工得要求。(3)冻结施工用电直接由施工场地变电站供给。变电站与动力设备得开关柜之间用电缆连接。(４）在工作井下与地面之间敷设供、排水管各一道，并在工作井内设流量不小于 3 ０ m ３/ｈ得排水用潜水泵一台。(5)泥浆池也设在工作井内。打钻设备用汽车起重机吊到工作井下。2、冻结孔施工(1）冻结管、测温管、水文管与供液管规格冻结管、测温管与水文管均选用壁厚不小于 7mm 得 φ1 ０ 8 低碳无缝钢管,单根管材长度 2～4m,采纳丝扣连接。冻结管连接用手工焊、补焊。在含水层位置水文管设滤孔,滤孔面积为 10%。供液管选用内径 50m ｍ得聚乙烯增强塑料管或钢管。冻结管羊角用2#钢管。（2）打钻设备选型针对水平...
