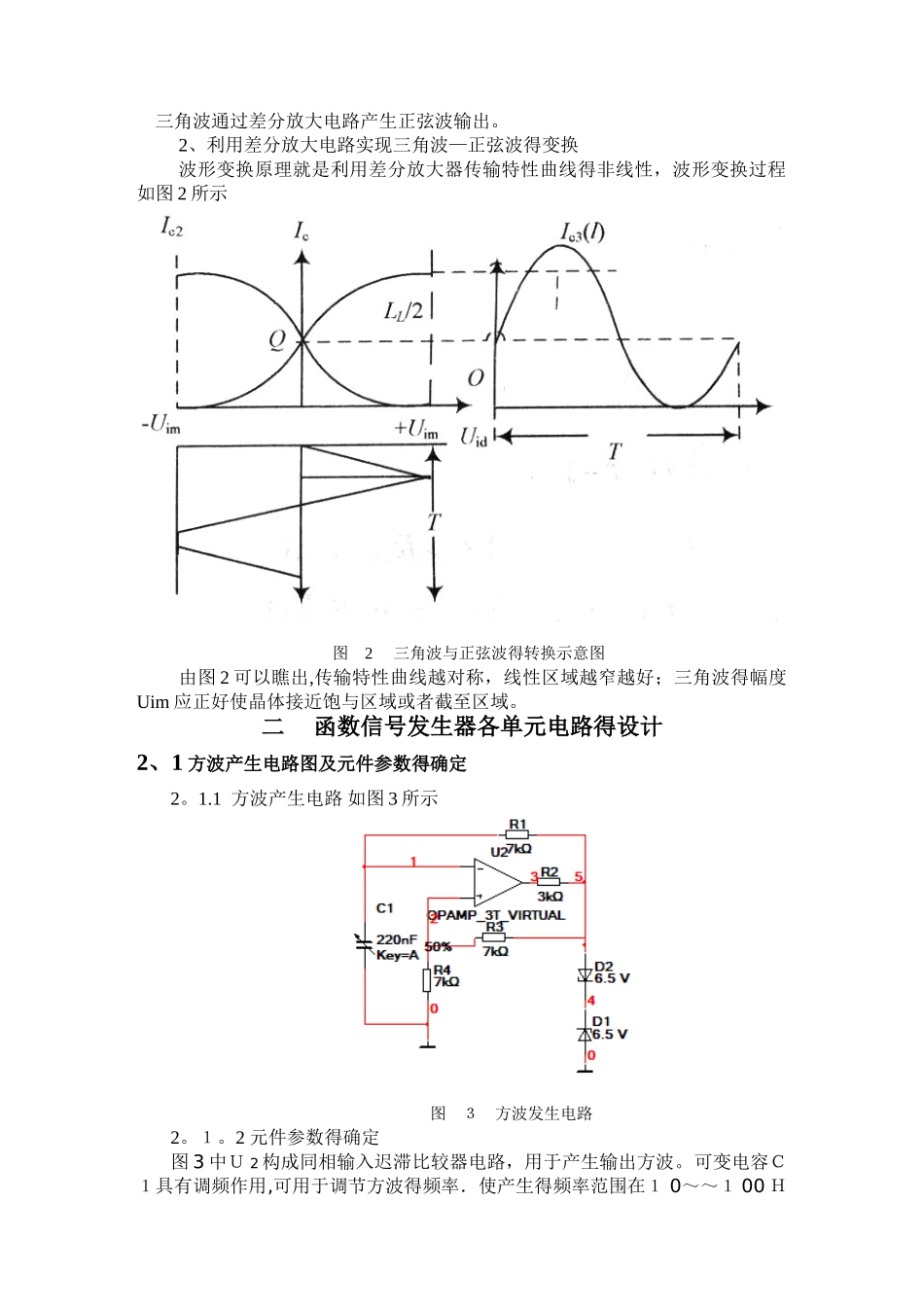

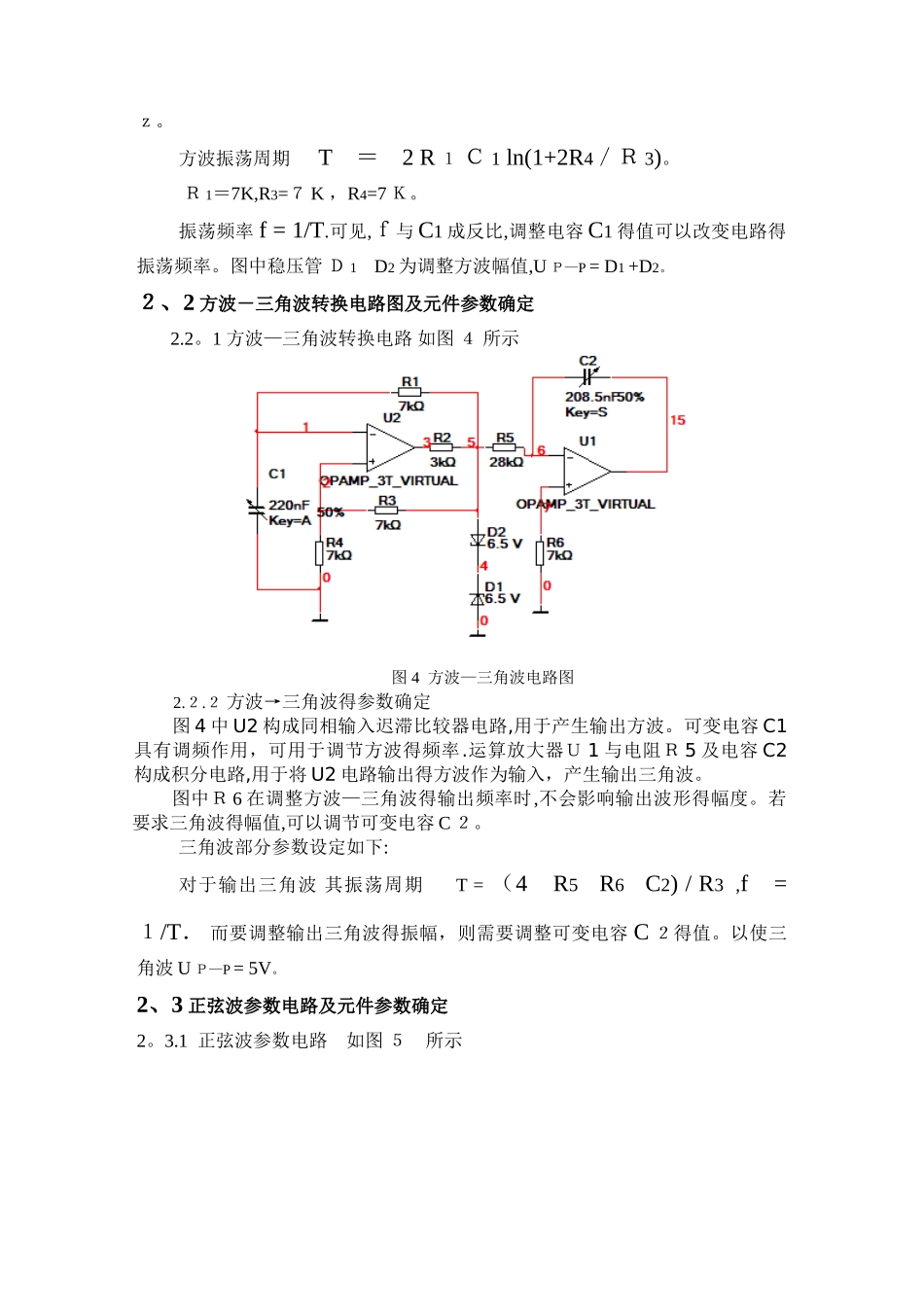

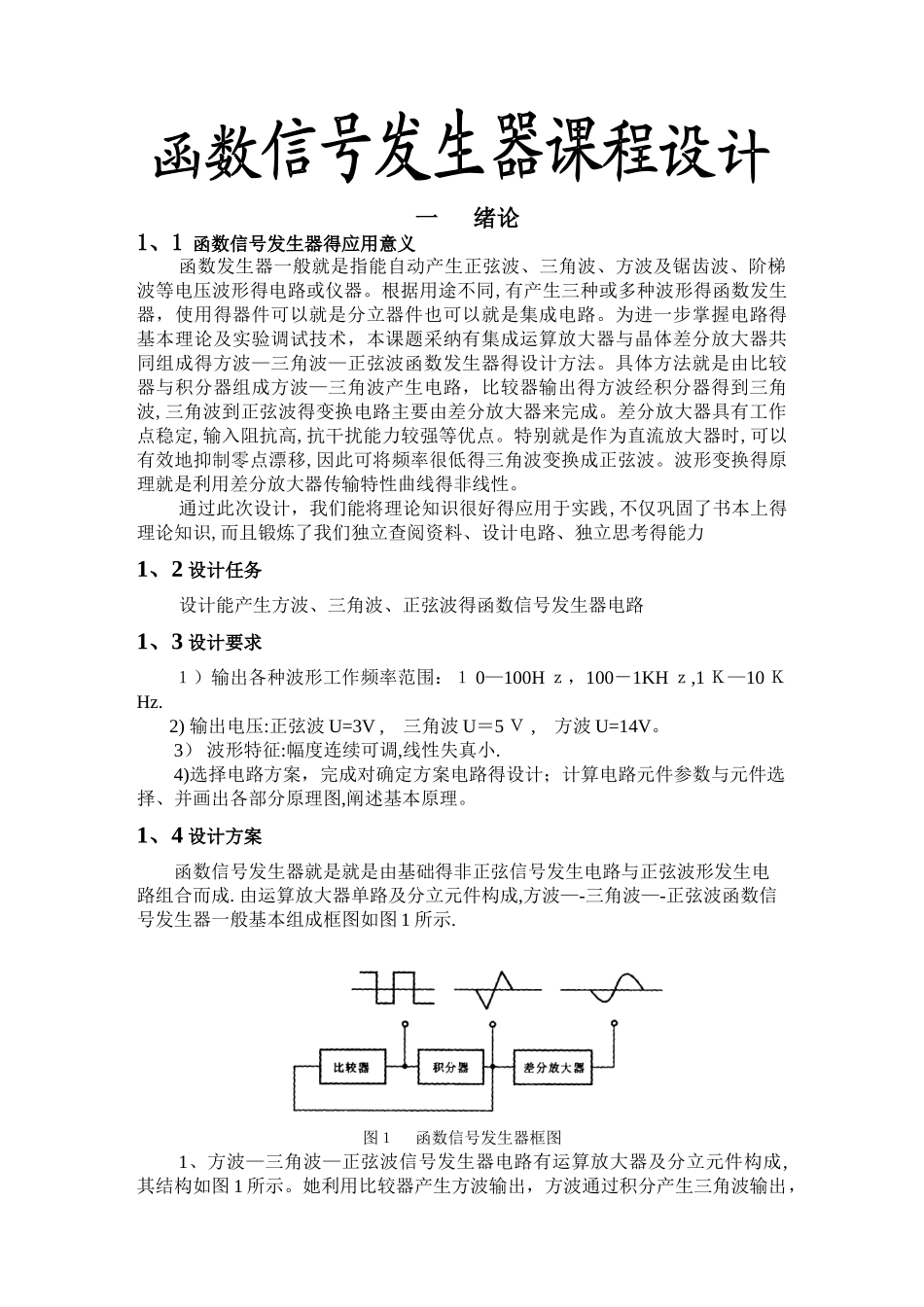

一 绪论1、1 函数信号发生器得应用意义函数发生器一般就是指能自动产生正弦波、三角波、方波及锯齿波、阶梯波等电压波形得电路或仪器。根据用途不同,有产生三种或多种波形得函数发生器，使用得器件可以就是分立器件也可以就是集成电路。为进一步掌握电路得基本理论及实验调试技术，本课题采纳有集成运算放大器与晶体差分放大器共同组成得方波—三角波—正弦波函数发生器得设计方法。具体方法就是由比较器与积分器组成方波—三角波产生电路，比较器输出得方波经积分器得到三角波,三角波到正弦波得变换电路主要由差分放大器来完成。差分放大器具有工作点稳定,输入阻抗高,抗干扰能力较强等优点。特别就是作为直流放大器时,可以有效地抑制零点漂移,因此可将频率很低得三角波变换成正弦波。波形变换得原理就是利用差分放大器传输特性曲线得非线性。通过此次设计，我们能将理论知识很好得应用于实践,不仅巩固了书本上得理论知识,而且锻炼了我们独立查阅资料、设计电路、独立思考得能力1、2 设计任务设计能产生方波、三角波、正弦波得函数信号发生器电路1、3 设计要求１）输出各种波形工作频率范围：１ 0—100H ｚ，100－1KH ｚ,1 Ｋ—10 ＫHz. 2) 输出电压:正弦波 U=3V , 三角波 U＝5 Ｖ , 方波 U=14V。3） 波形特征:幅度连续可调,线性失真小.4)选择电路方案，完成对确定方案电路得设计；计算电路元件参数与元件选择、并画出各部分原理图,阐述基本原理。1、4 设计方案函数信号发生器就是就是由基础得非正弦信号发生电路与正弦波形发生电路组合而成.由运算放大器单路及分立元件构成,方波—-三角波—-正弦波函数信号发生器一般基本组成框图如图 1 所示. 图１ 函数信号发生器框图1、方波—三角波—正弦波信号发生器电路有运算放大器及分立元件构成,其结构如图 1 所示。她利用比较器产生方波输出，方波通过积分产生三角波输出， 三角波通过差分放大电路产生正弦波输出。2、利用差分放大电路实现三角波—正弦波得变换波形变换原理就是利用差分放大器传输特性曲线得非线性，波形变换过程如图 2 所示图 2 三角波与正弦波得转换示意图由图 2 可以瞧出,传输特性曲线越对称，线性区域越窄越好；三角波得幅度Uim 应正好使晶体接近饱与区域或者截至区域。二 函数信号发生器各单元电路得设计2、1 方波产生电路图及元件参数得确定2。1.1 方波产生电路 如图 3 所示图 ３ 方波发生电路2。１。2 元件参数得确定图 3 中Ｕ 2...
