力电拖动与运动控制系统课程设计双闭环直流调速系统的设计大学论文

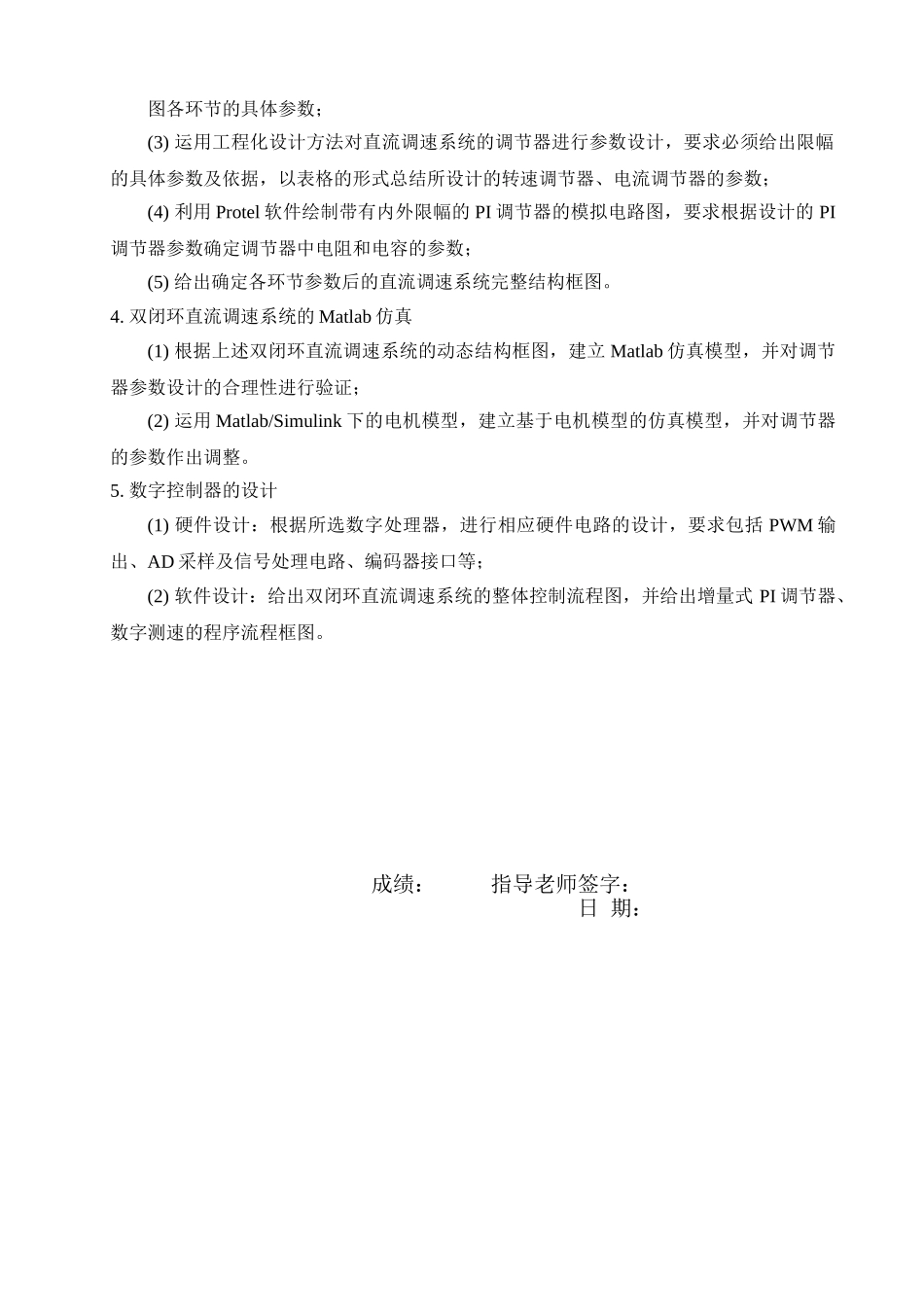

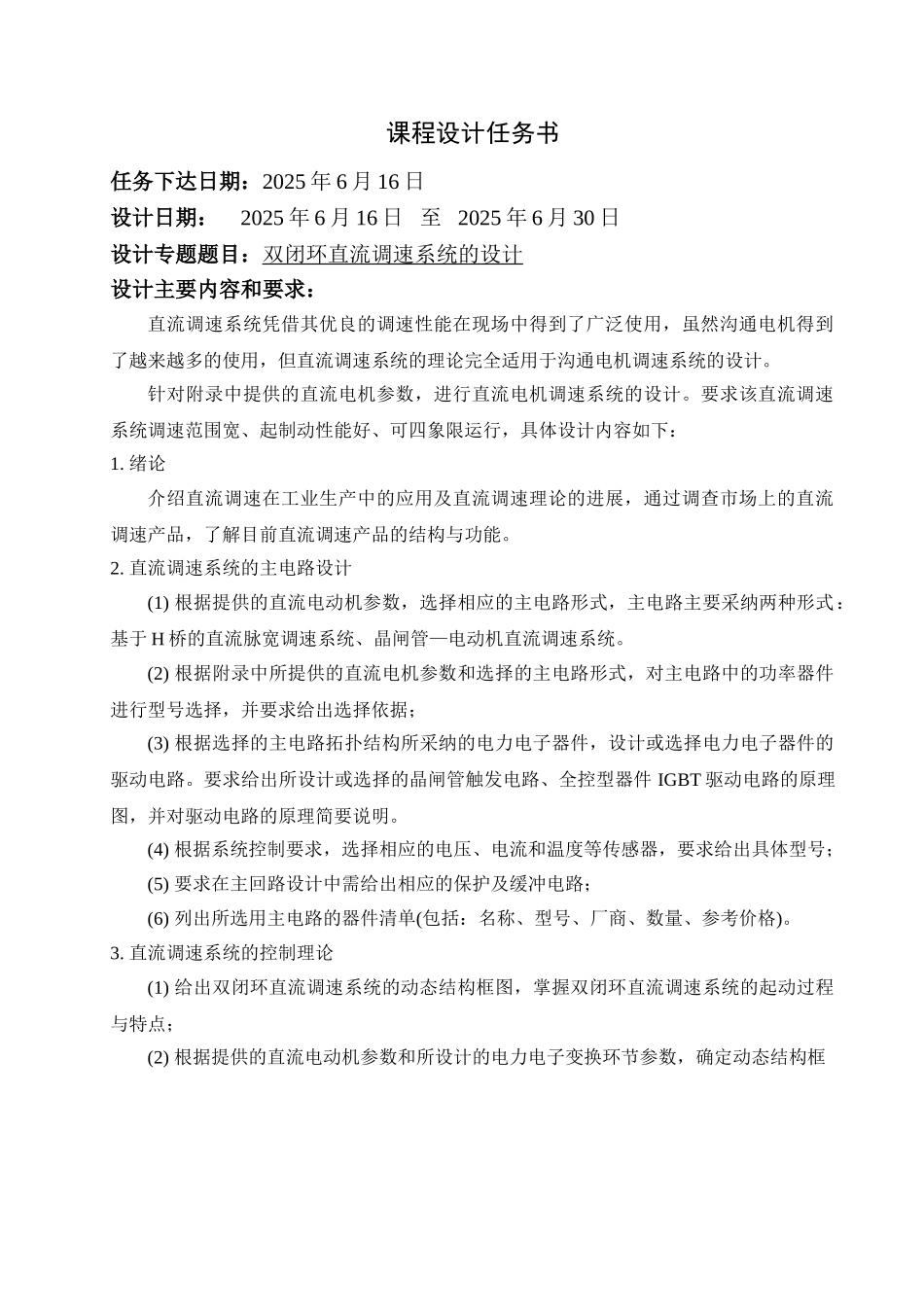

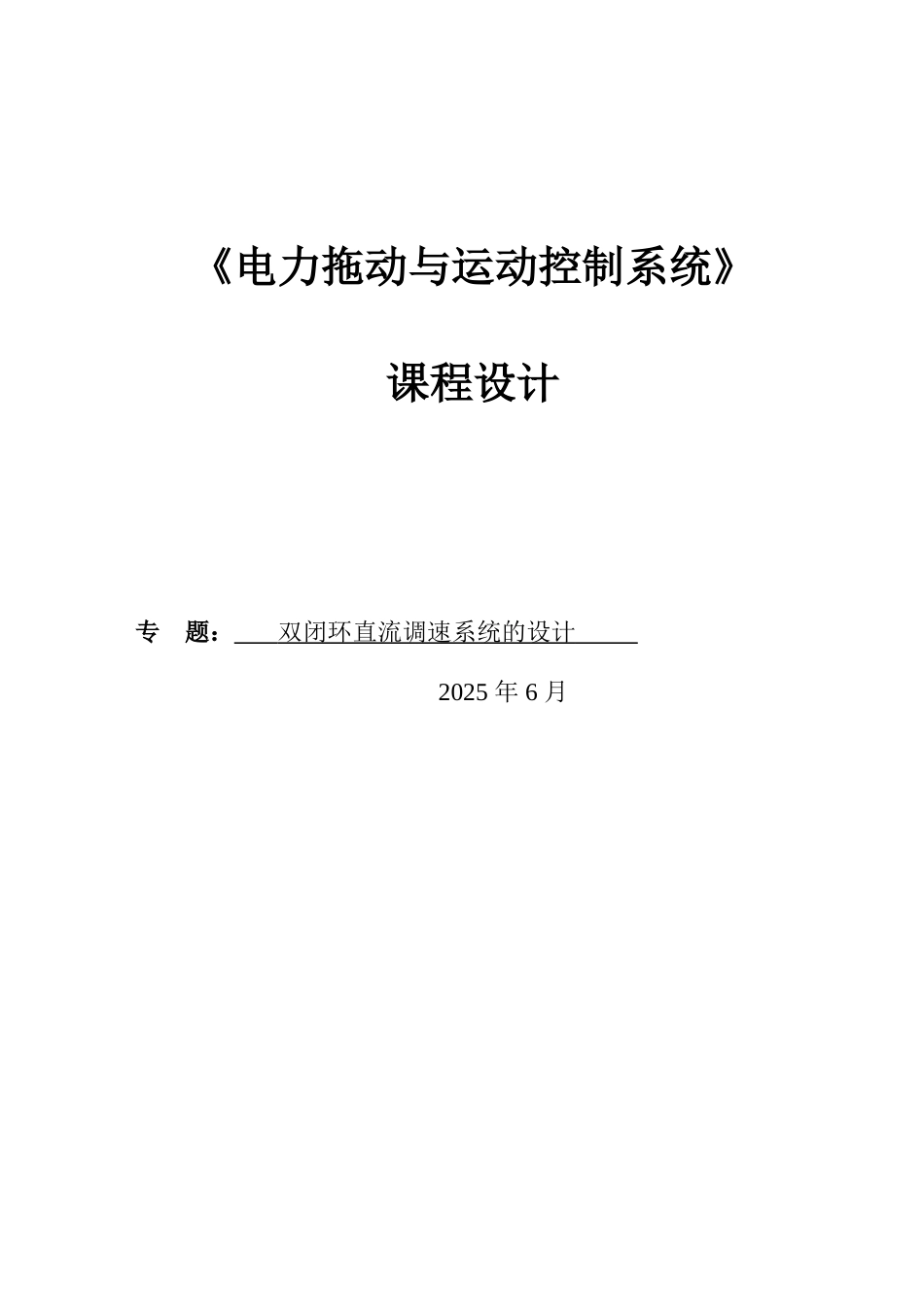

《电力拖动与运动控制系统》课程设计专 题： 双闭环直流调速系统的设计 2025 年 6 月课程设计任务书任务下达日期：2025 年 6 月 16 日设计日期： 2025 年 6 月 16 日 至 2025 年 6 月 30 日设计专题题目：双闭环直流调速系统的设计设计主要内容和要求：直流调速系统凭借其优良的调速性能在现场中得到了广泛使用，虽然沟通电机得到了越来越多的使用，但直流调速系统的理论完全适用于沟通电机调速系统的设计。针对附录中提供的直流电机参数，进行直流电机调速系统的设计。要求该直流调速系统调速范围宽、起制动性能好、可四象限运行，具体设计内容如下：1. 绪论介绍直流调速在工业生产中的应用及直流调速理论的进展，通过调查市场上的直流调速产品，了解目前直流调速产品的结构与功能。2. 直流调速系统的主电路设计(1) 根据提供的直流电动机参数，选择相应的主电路形式，主电路主要采纳两种形式：基于 H 桥的直流脉宽调速系统、晶闸管—电动机直流调速系统。(2) 根据附录中所提供的直流电机参数和选择的主电路形式，对主电路中的功率器件进行型号选择，并要求给出选择依据；(3) 根据选择的主电路拓扑结构所采纳的电力电子器件，设计或选择电力电子器件的驱动电路。要求给出所设计或选择的晶闸管触发电路、全控型器件 IGBT 驱动电路的原理图，并对驱动电路的原理简要说明。(4) 根据系统控制要求，选择相应的电压、电流和温度等传感器，要求给出具体型号；(5) 要求在主回路设计中需给出相应的保护及缓冲电路；(6) 列出所选用主电路的器件清单(包括：名称、型号、厂商、数量、参考价格)。3. 直流调速系统的控制理论(1) 给出双闭环直流调速系统的动态结构框图，掌握双闭环直流调速系统的起动过程与特点；(2) 根据提供的直流电动机参数和所设计的电力电子变换环节参数，确定动态结构框图各环节的具体参数；(3) 运用工程化设计方法对直流调速系统的调节器进行参数设计，要求必须给出限幅的具体参数及依据，以表格的形式总结所设计的转速调节器、电流调节器的参数；(4) 利用 Protel 软件绘制带有内外限幅的 PI 调节器的模拟电路图，要求根据设计的 PI调节器参数确定调节器中电阻和电容的参数；(5) 给出确定各环节参数后的直流调速系统完整结构框图。4. 双闭环直流调速系统的 Matlab 仿真(1) 根据上述双闭环直流调速系统的动态结构框图，建立 Matlab 仿真模型，并对调节器参数设计的合理性进行验证；(2...
