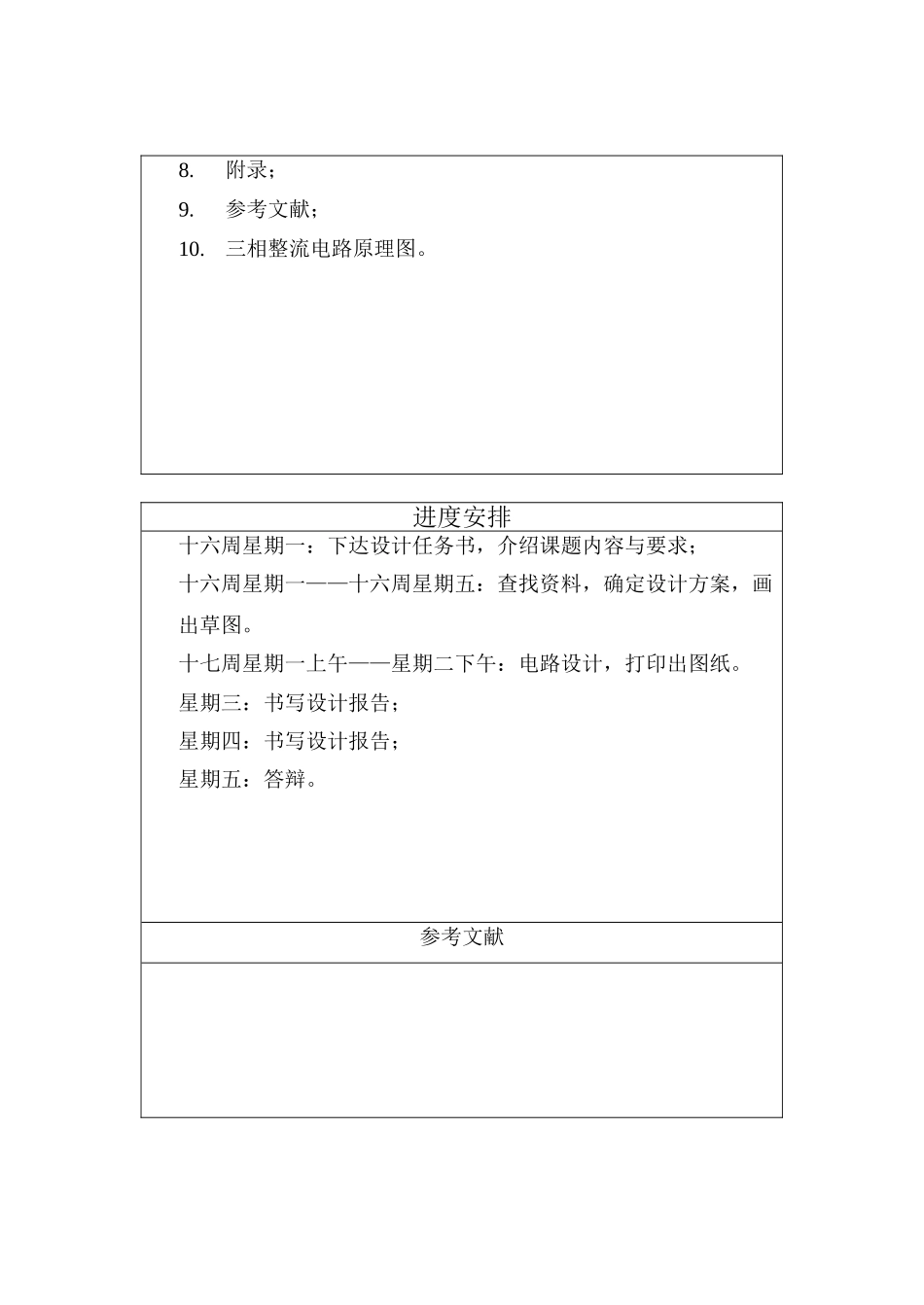

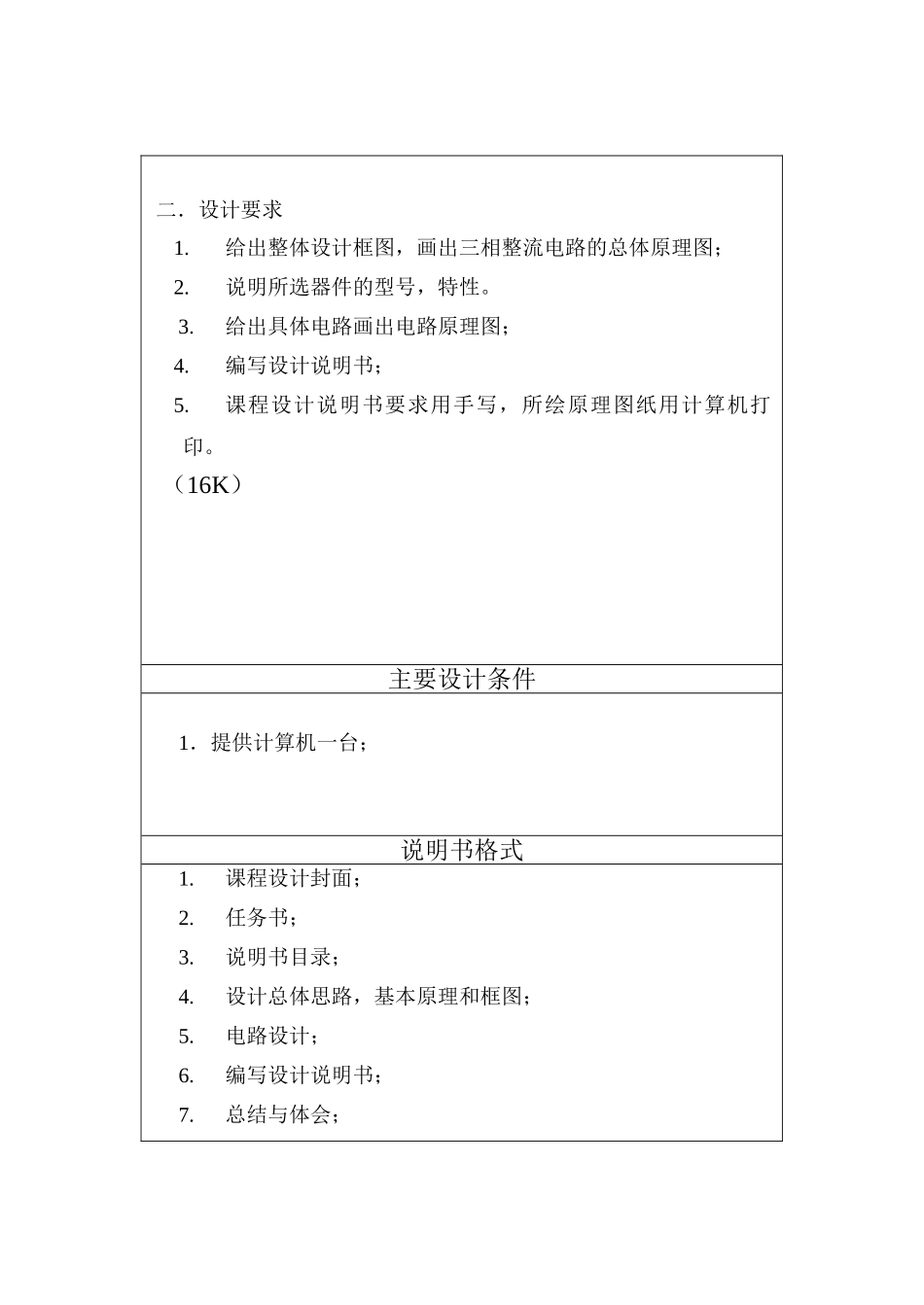

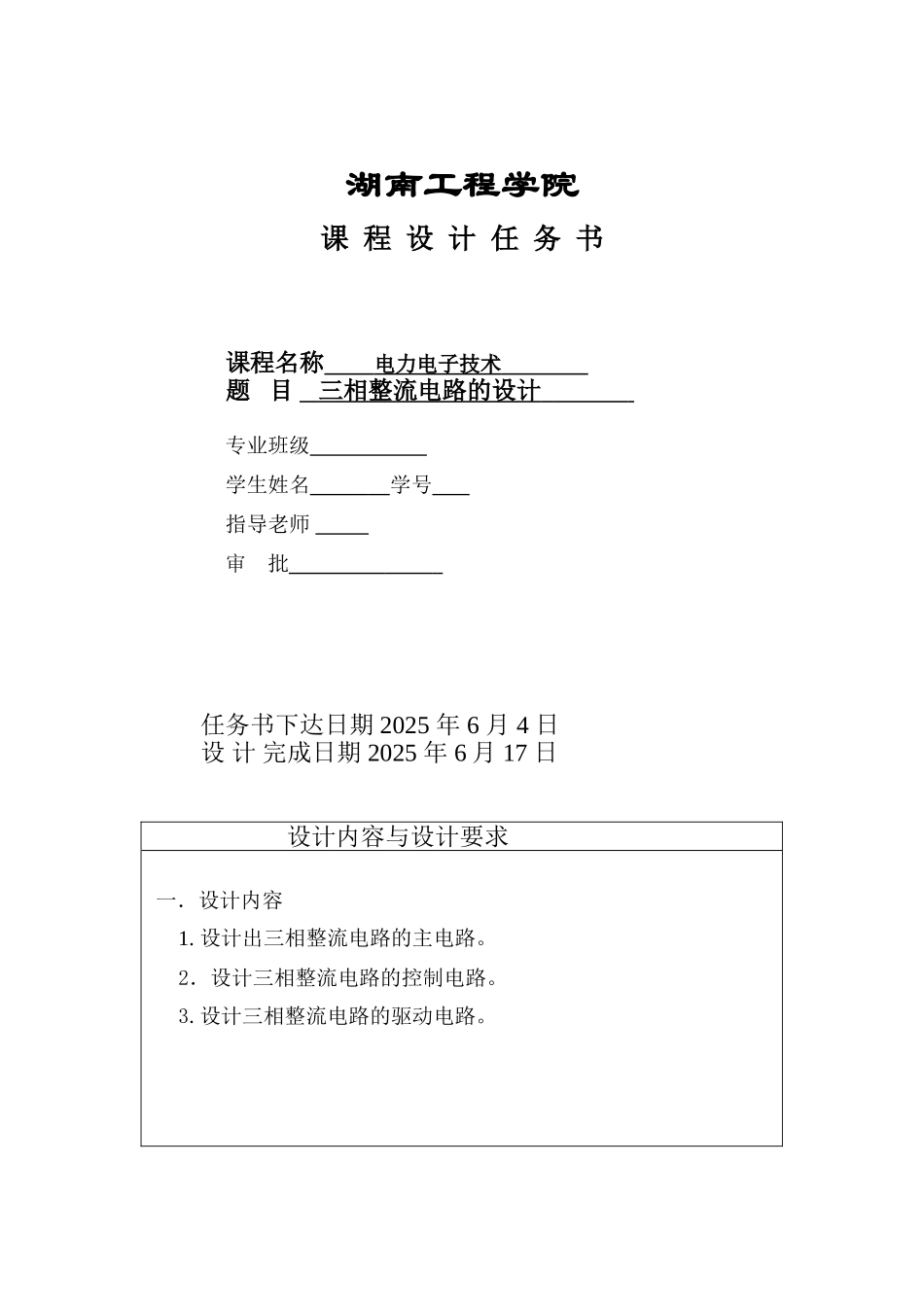

湖南工程学院课 程 设 计 任 务 书课程名称 电力电子技术 题 目 三相整流电路的设计 专业班级 学生姓名 学号 指导老师 审 批 任务书下达日期 2025 年 6 月 4 日设 计 完成日期 2025 年 6 月 17 日 设计内容与设计要求一．设计内容1. 设计出三相整流电路的主电路。2．设计三相整流电路的控制电路。3.设计三相整流电路的驱动电路。二．设计要求1.给出整体设计框图，画出三相整流电路的总体原理图；2.说明所选器件的型号，特性。3.给出具体电路画出电路原理图；4.编写设计说明书；5.课程设计说明书要求用手写，所绘原理图纸用计算机打印。 （16K）主要设计条件1．提供计算机一台；说明书格式1.课程设计封面；2.任务书；3.说明书目录；4.设计总体思路，基本原理和框图；5.电路设计；6.编写设计说明书；7.总结与体会；8.附录；9.参考文献；10.三相整流电路原理图。进度安排十六周星期一：下达设计任务书，介绍课题内容与要求；十六周星期一——十六周星期五：查找资料，确定设计方案，画出草图。十七周星期一上午——星期二下午：电路设计，打印出图纸。 星期三：书写设计报告；星期四：书写设计报告；星期五：答辩。参考文献 目 录一、设计总体思路，基本原理和框图1．设计总体思想依据所学知识，在比较了几种方案后，本次课程设计 采 纳ATMEL89S52 单片机控制的三相桥式可控整流电路触发电路的设计方法，包括三相桥式全控整流电路、同步信号的检测、脉冲的形成与放大、键盘电路、保护电路等内容。2. 基本原理和框图在三相整流电路中，由电网提供的 380V 三相沟通连接到三相变压器一次侧，而三相变压器二次侧则接三相桥式整流主电路。通过控制电路调节触发角 α 的大小来改变三相整流电路输出电压的大小。而在控制电路与主电路之间设计了一个驱动电路，它相当于接口。与此同时为保证电路能够正常工作还设置了保护电路。总体结构框图如下 控制电路驱动电路控制 α触 发 脉冲放大图一 总体结构框图二、主电路设计 1.三相沟通输入由电网提供的 380V 三相沟通连接到三相变压器一次侧，而三相变压器二次侧则接三相桥式整流主电路。必须注意的是，为了避开三次谐波电流流入，一次侧接成三角形。三相变压器二次侧为星形连接。图 2 三相整流主电路2.主电路工作过程分析现在以晶闸管触发角 α=0°分析主电路工作原理：此时，对于共阴极组的 3 个晶闸管，阳极所接沟通电压值最高的一个导主电路通。而...
