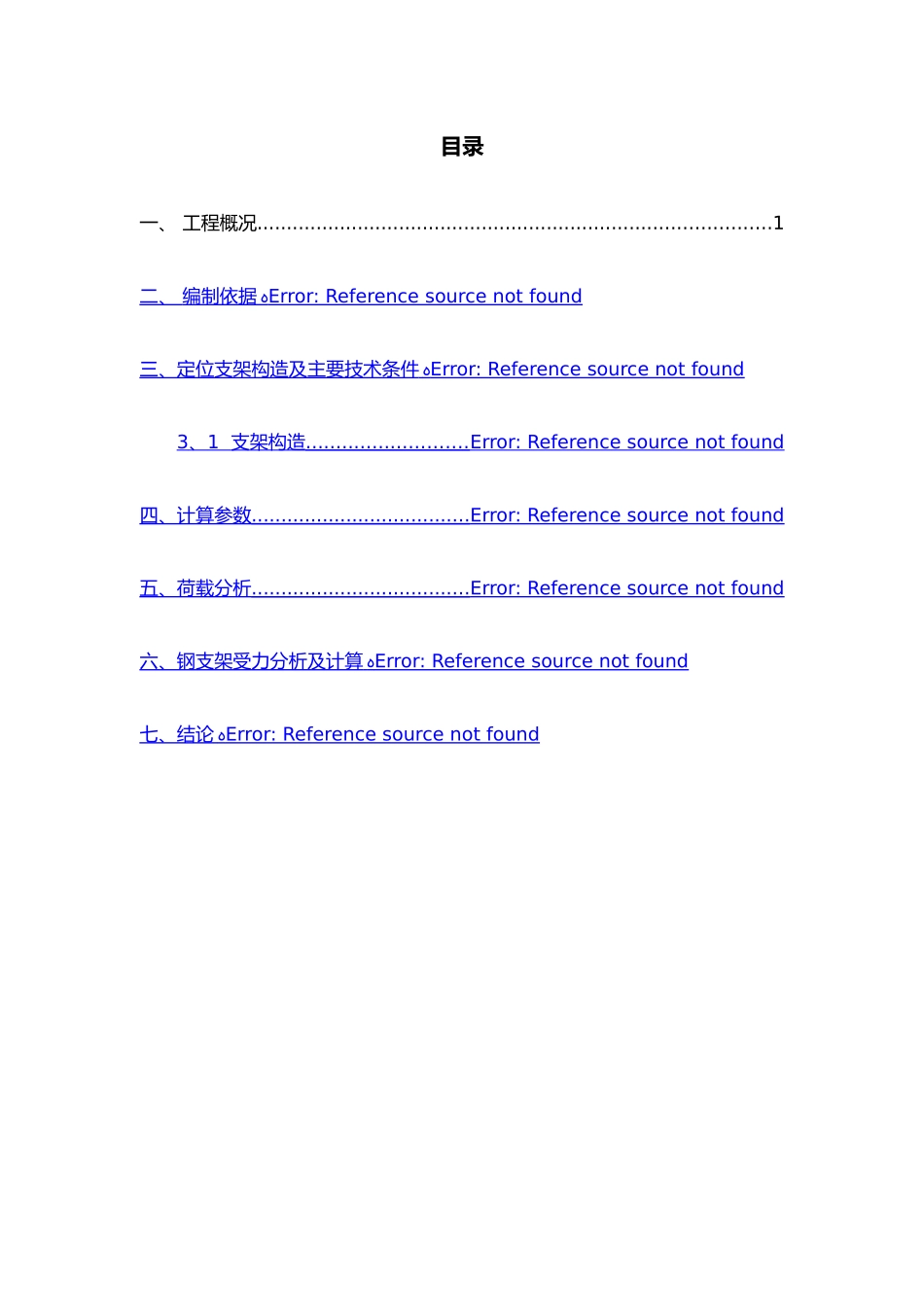

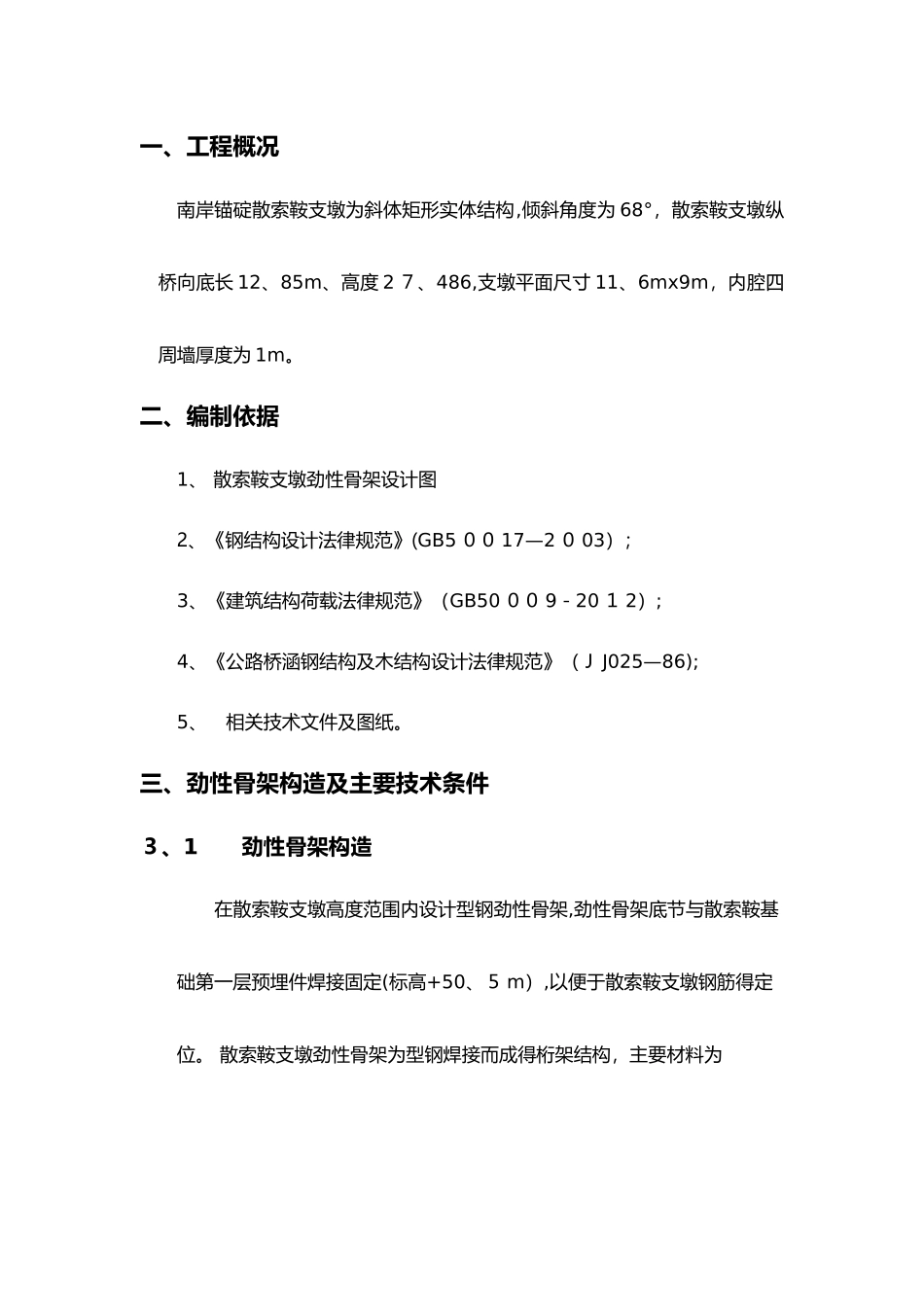

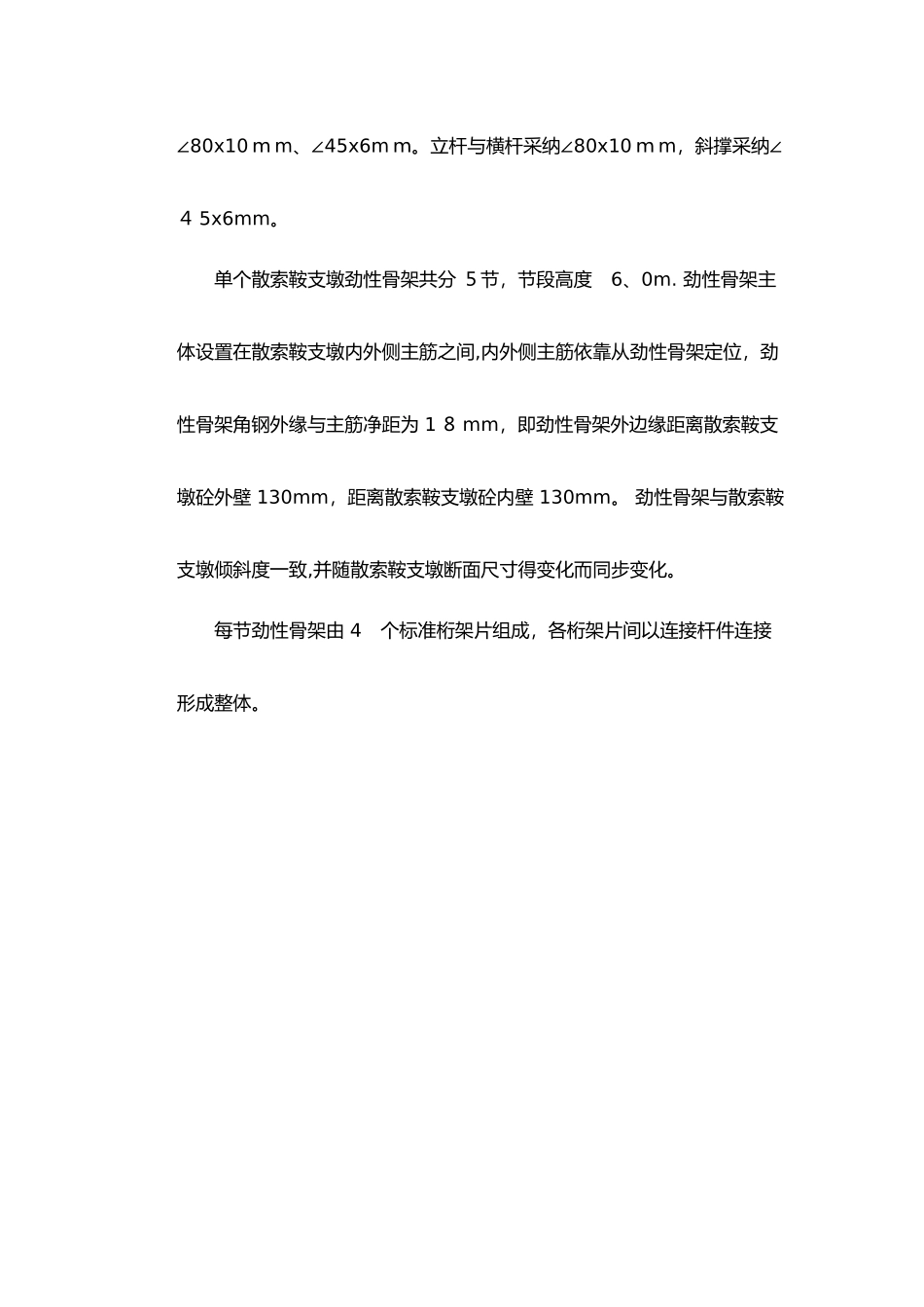

目录一、 工程概况.......................................................................................1二、 编制依据 ﻩ Error: Reference source not found 三、定位支架构造及主要技术条件 ﻩ Error: Reference source not found 3 、 1 支架构造 ........................... Error: Reference source not found 四、计算参数 ..................................... Error: Reference source not found 五、荷载分析 ..................................... Error: Reference source not found 六、钢支架受力分析及计算 ﻩ Error: Reference source not found 七、结论 ﻩ Error: Reference source not found 一、工程概况 南岸锚碇散索鞍支墩为斜体矩形实体结构,倾斜角度为 68°，散索鞍支墩纵桥向底长 12、85m、高度 2 ７、486,支墩平面尺寸 11、6mx9m，内腔四周墙厚度为 1m。二、编制依据1、 散索鞍支墩劲性骨架设计图2、《钢结构设计法律规范》(GB5 ００ 17—2 ０ 03）；3、《建筑结构荷载法律规范》（GB50 ００ 9－20 １ 2）;4、《公路桥涵钢结构及木结构设计法律规范》（Ｊ J025—86);5、 相关技术文件及图纸。三、劲性骨架构造及主要技术条件３、1 劲性骨架构造在散索鞍支墩高度范围内设计型钢劲性骨架,劲性骨架底节与散索鞍基础第一层预埋件焊接固定(标高+50、５ m）,以便于散索鞍支墩钢筋得定位。 散索鞍支墩劲性骨架为型钢焊接而成得桁架结构，主要材料为∠80x10 ｍ m、∠45x6m ｍ。立杆与横杆采纳∠80x10 ｍ m，斜撑采纳∠４ 5x6mm。单个散索鞍支墩劲性骨架共分 ５节，节段高度 6、0m. 劲性骨架主体设置在散索鞍支墩内外侧主筋之间,内外侧主筋依靠从劲性骨架定位，劲性骨架角钢外缘与主筋净距为 1 ８ mm，即劲性骨架外边缘距离散索鞍支墩砼外壁 130mm，距离散索鞍支墩砼内壁 130mm。 劲性骨架与散索鞍支墩倾斜度一致,并随散索鞍支墩断面尺寸得变化而同步变化。每节劲性骨架由 4 个标准桁架片组成，各桁架片间以连接杆件连接形成整体。 四、计算参数（1）钢材为 Q ２ 35b 钢：重力密度 ,弹性模量为；(2）强度设计值(G Ｂ 5 ００１ 7-200 ３钢结构设计法律规范规定)： ;（３)容许挠度：拱架、支架受载荷挠曲得杆件 L/40 ０.五、荷载分析及约束条件5、１荷载分析本次取 6 ｍ节段劲性骨架进行受力计算模拟,因...
