北京京丰天然气燃机联合循环发电工程建筑专业作业指导书

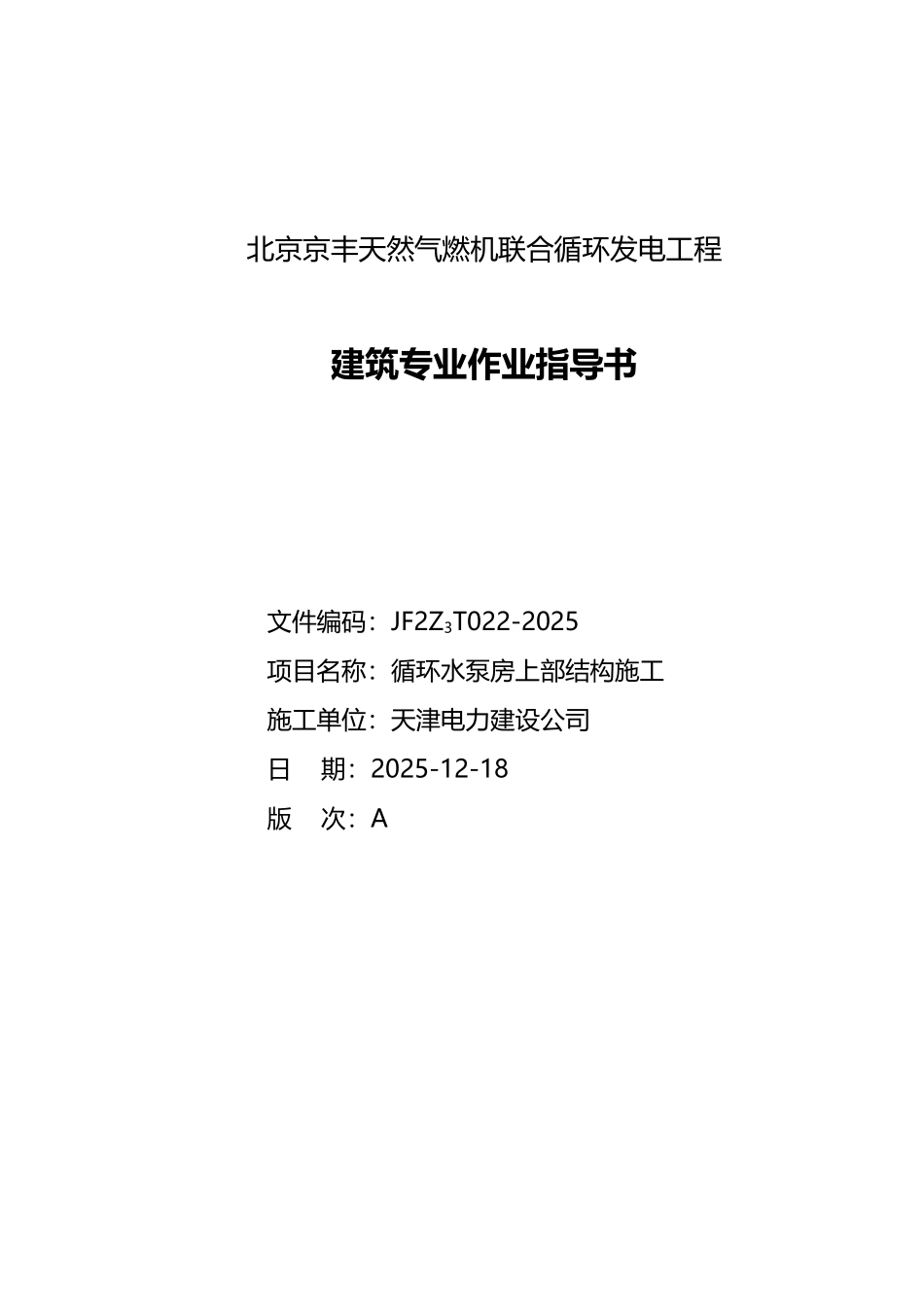

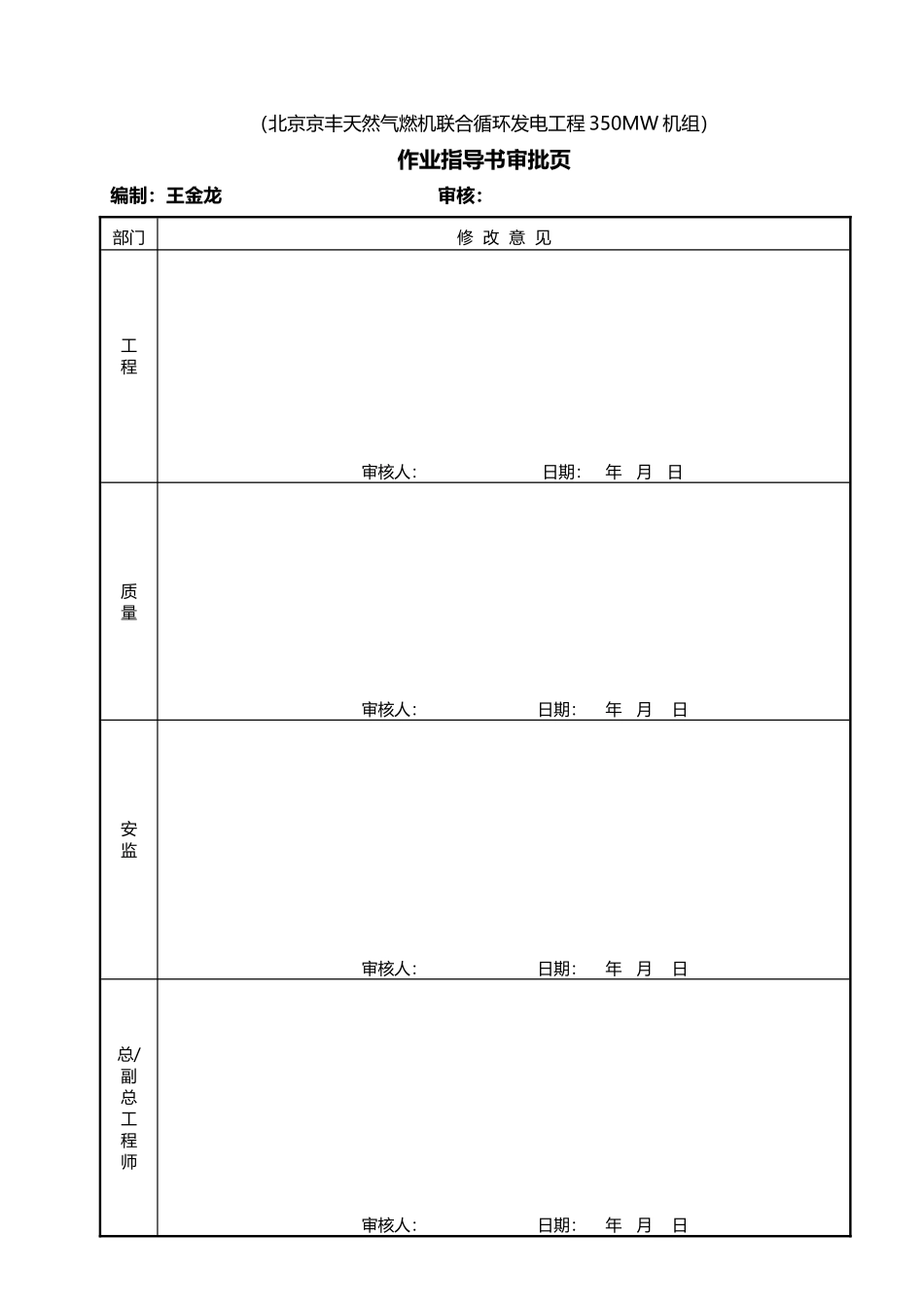

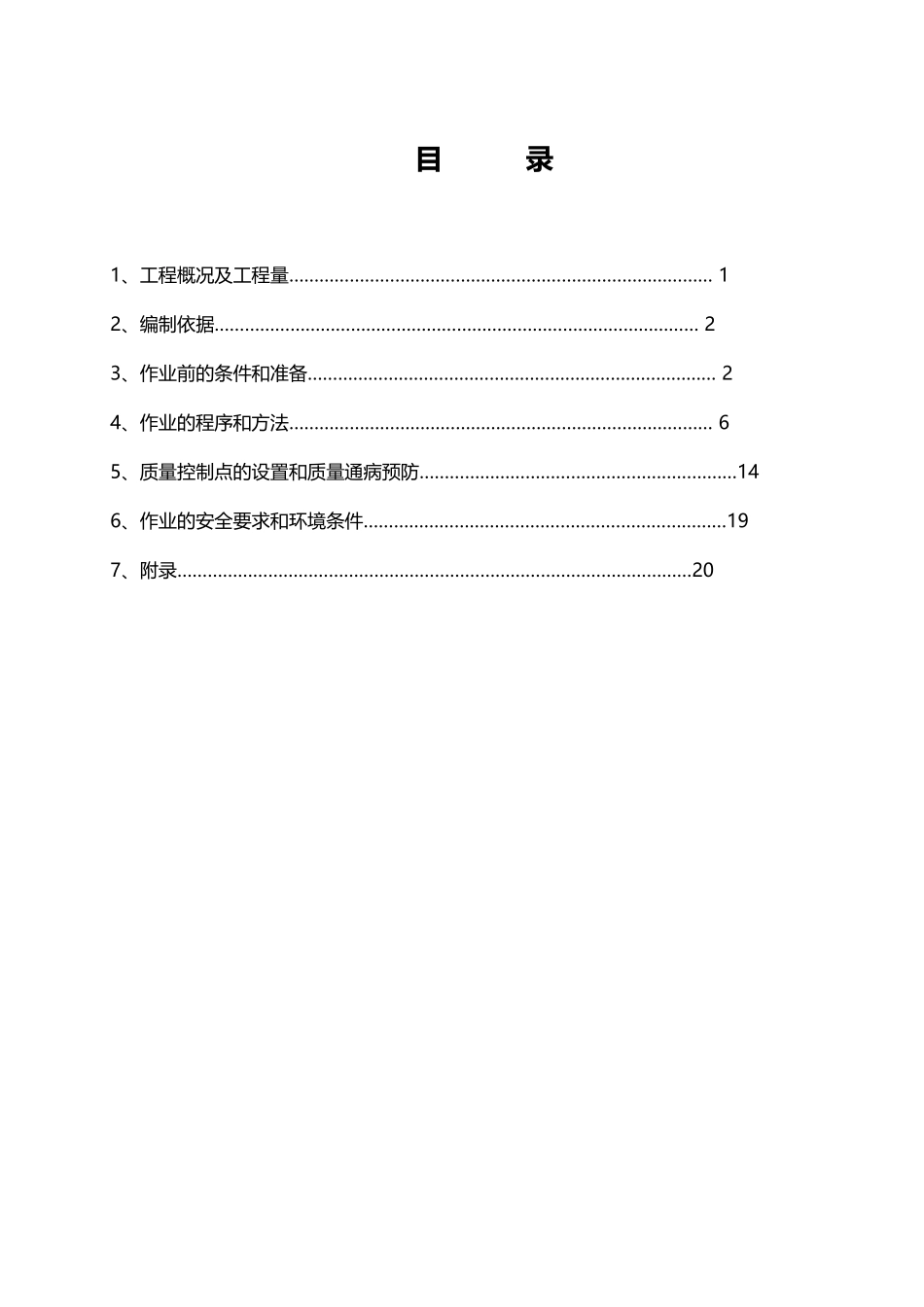

北京京丰天然气燃机联合循环发电工程建筑专业作业指导书文件编码：JF2Z3T022-2025 项目名称：循环水泵房上部结构施工施工单位：天津电力建设公司 日 期：2025-12-18版 次：A（北京京丰天然气燃机联合循环发电工程 350MW 机组）作业指导书审批页编制：王金龙 审核： 部门修 改 意 见工程 审核人： 日期： 年 月 日质量 审核人： 日期： 年 月 日安监 审核人： 日期： 年 月 日总/副总工程师 审核人： 日期： 年 月 日目 录1、工程概况及工程量………………………………………………………………………… 12、编制依据…………………………………………………………………………………… 23、作业前的条件和准备……………………………………………………………………… 24、作业的程序和方法………………………………………………………………………… 65、质量控制点的设置和质量通病预防………………………………………………………146、作业的安全要求和环境条件………………………………………………………………197、附录…………………………………………………………………………………………201 工程概况及工程量 1.1 工程概况北京京丰天燃气燃机联合循环发电工程，设计规模为 2×350MW 燃气机组。我公司承建该工程的循环水泵房工程的施工。循环水泵房工程位于现在老干煤棚西侧，坐落在已经拆除的四跨老干煤棚基础上，其中 两 个 控 制 座 标 为 ： （ 175.150 ， 109.350 ） 、 （ 204.850 ， 87.650 ） ， 其 尺 寸 为21.9X29.7m；循环水泵房上部结构为现浇混凝土框架结构，混凝土强度为 C35，排架柱的截面尺寸为 500mmX1000mm，排架柱为 12 个，在 6.680m 处每个柱子有牛腿，其尺寸为 400mmX350mmX350mm；抗震柱的截面尺寸为 400mmX600mm，抗震柱为 6 个；梁的截面尺寸为 300mmX600mm 梁柱混凝土的保护层均为 30mm；+0.000m 标高相当于绝对标高 61.500m。 1.2 工程量序号施工项目名称规格工程量备注1钢筋（HRB335）Φ228.45 t2钢筋（HRB335）Φ200.5 t3钢筋（HRB335）Φ180.8 t4钢筋（HRB335）Φ164.5 t5钢筋（HPB335）Ф140.3 t6钢筋（HPB335）Ф122.3t7钢筋（HPB235）Ф87.5t8钢筋（HPB235）Ф60.6t9 砼C35102m³10预埋件 TB50501Y 24 个1.3 工期序号施工项目施工计划1一层框架柱梁（0.000m～3.600m）混凝土施工2025 年 12 月 18 ...
