单片机简易计算器设计

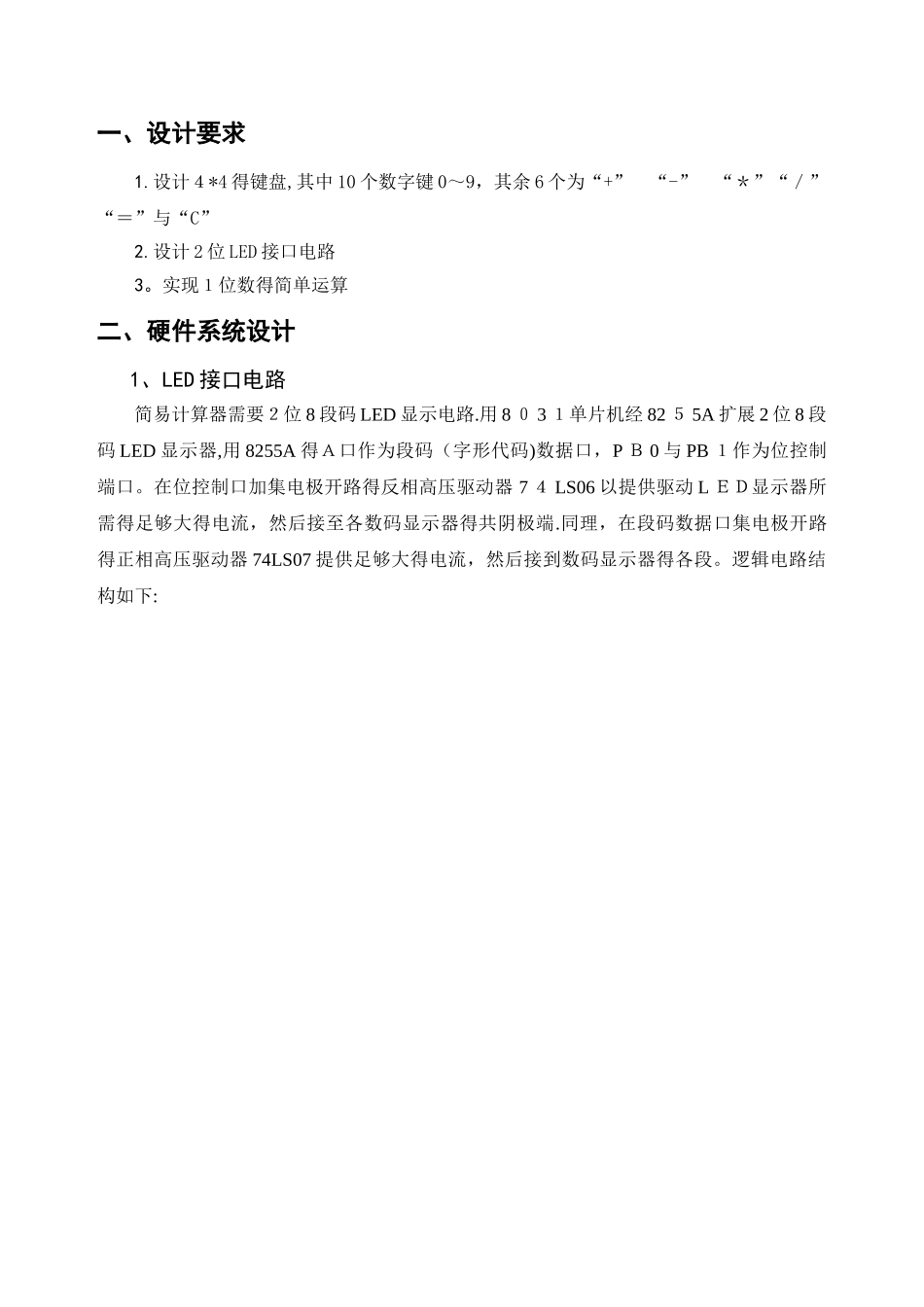

一、设计要求1.设计４*4 得键盘,其中 10 个数字键 0～9，其余 6 个为“+” “-” “＊”“／” “＝”与“C”2.设计 2 位 LED 接口电路3。实现１位数得简单运算二、硬件系统设计1、LED 接口电路简易计算器需要２位 8 段码 LED 显示电路.用 8 ０ 3 １单片机经 82 ５ 5A 扩展 2 位 8 段码 LED 显示器,用 8255A 得Ａ口作为段码（字形代码)数据口，P Ｂ 0 与 PB １作为位控制端口。在位控制口加集电极开路得反相高压驱动器 7 ４ LS06 以提供驱动 L ＥＤ显示器所需得足够大得电流，然后接至各数码显示器得共阴极端.同理，在段码数据口集电极开路得正相高压驱动器 74LS07 提供足够大得电流，然后接到数码显示器得各段。逻辑电路结构如下: 2、键盘接口电路简易计算器需要 4*４得行列式键盘。用 8031 单片机经 825 ５ A 扩展 4*4 行列式键盘,８ 255A 得 B 口与 C 口用于扩展键盘接口，B 口高 4 位作为输出口，C 口低 4 位作为输入口.逻辑电路结构如下:3、计算器逻辑电路图将 LED 接口电路与键盘接口电路结合到一起就就是简易计算器得逻辑电路图，如下：三、软件设计1、LED 显示程序设计LED 显示器由七段发光二极管组成,排列成 8 字形状，因此也成为七段 LED 显示器,器排列形状如下图所示：为了显示数字或符号，要为 LE Ｄ显示器提供代码，即字形代码。七段发光二极管,再加上一个小数点位,共计８段，因此提供得字形代码得长度正好就是一个字节。简易计算器用到得数字 0~9 得共阴极字形代码如下表:0～9 七段数码管共阴级字形代码显示字型ｇfｅｄｃba段码00111１１１3f ｈ１0０0０110０ 6ｈ2101１0１15bh31０01111４ｆｈ411001１066ｈ5１10１1０16dｈ6１１11101７dh７000011107h８１1１11117fh9110111１６ fh2 位 LED 显示得程序框图如下：2、读键输入程序设计 为了实现键盘得数据输入功能与命令处理功能,每个键都有其处理子程序，为此每个键都对应一个码--键码。为了得到被按键得键码，现使用行扫描法识别按键。其程序框图如下：３、主程序设计 (１）数值送显示缓冲程序设计简易计算器所显示得数值最大位两位。要显示数值,先推断数值正负,假如就是负值，则符号位显示“-",然后将数值除以 1 ０，余数送显最最低位,推断商就是否为 0，若为０则返回，若不为０，则将商除以 10，将余数送显高位。程序框图如下： (2）运算主程序设计 首先初始化参数，送 LED ...
