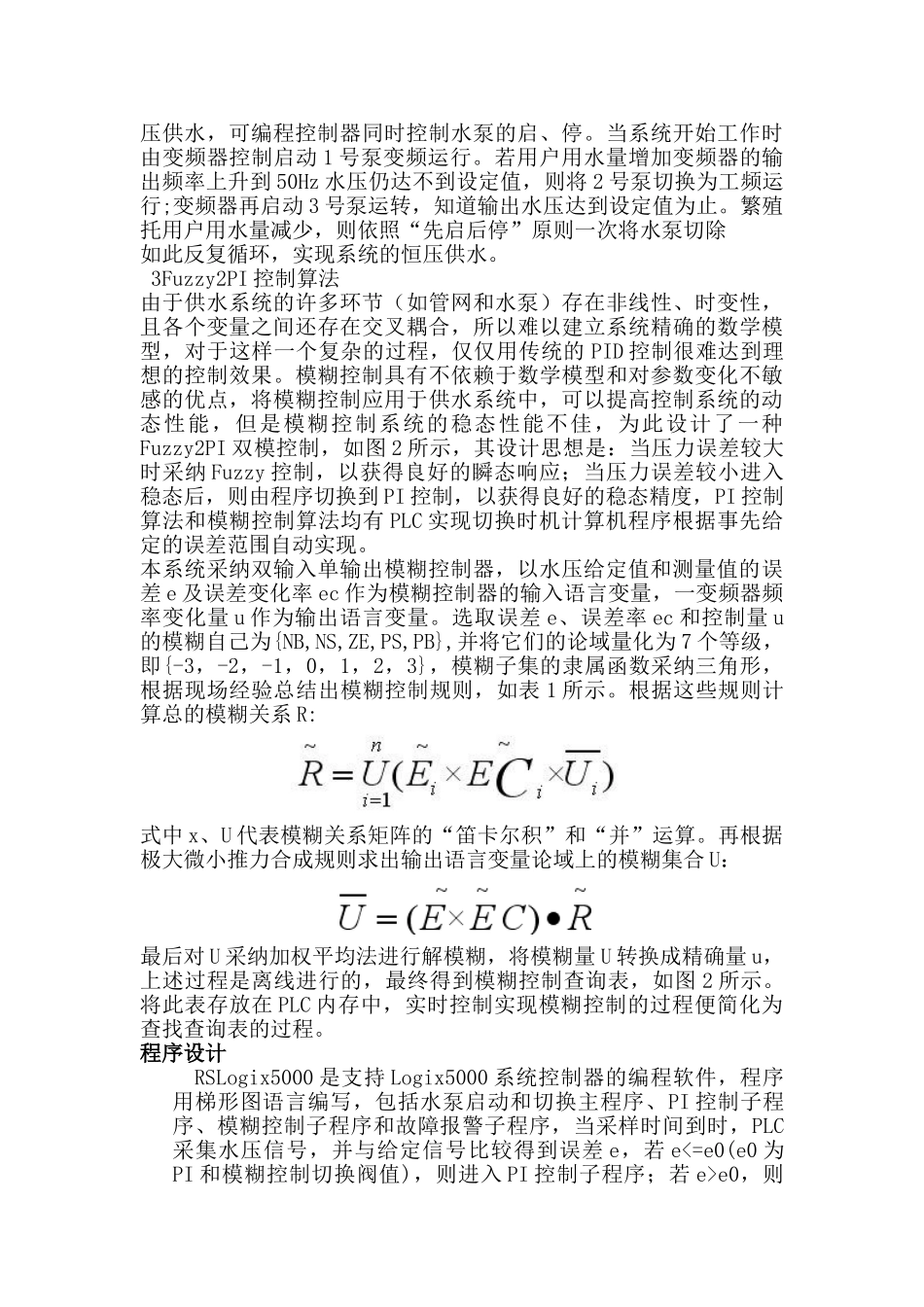

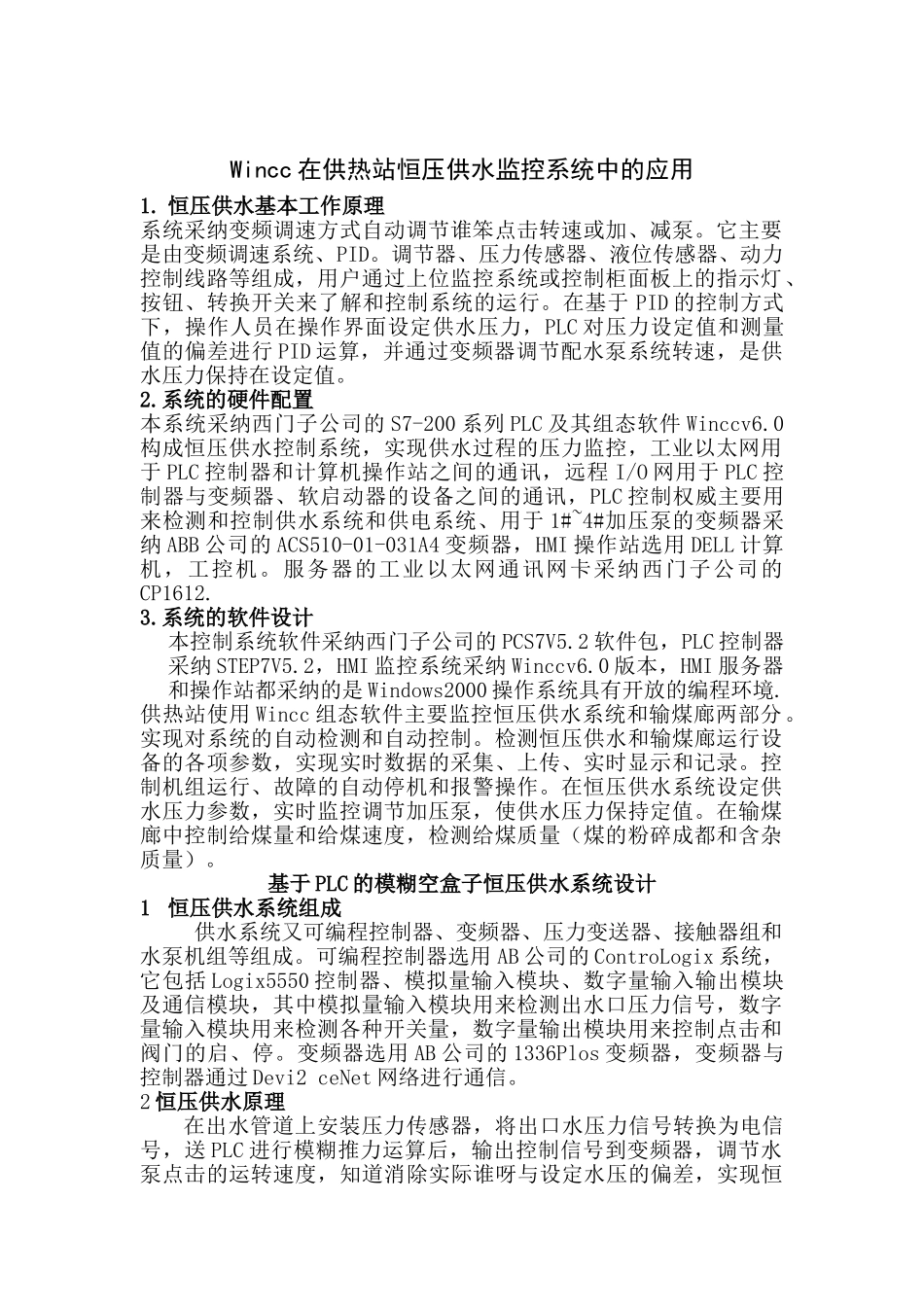

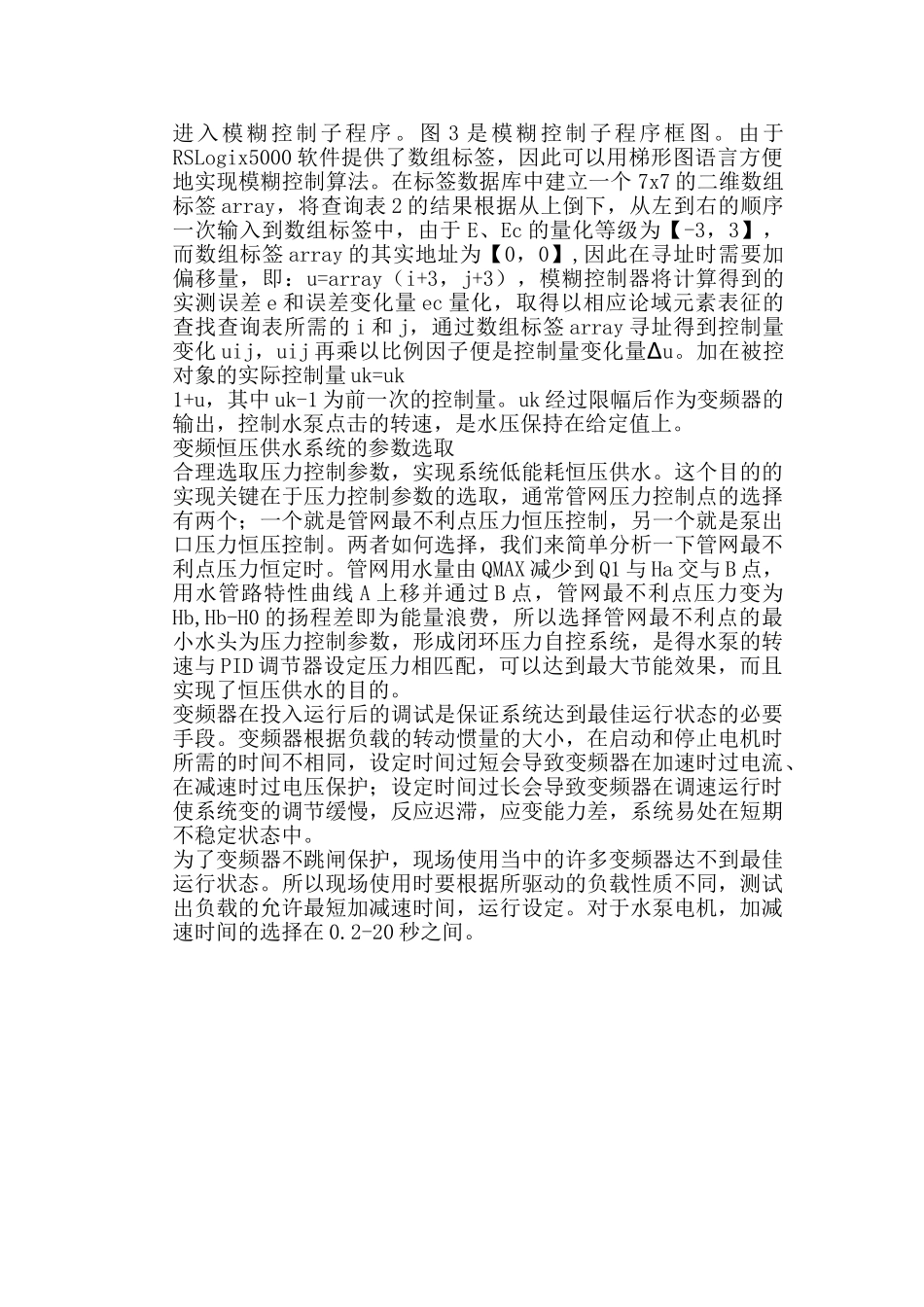

Wincc 在供热站恒压供水监控系统中的应用1. 恒压供水基本工作原理系统采纳变频调速方式自动调节谁笨点击转速或加、减泵。它主要是由变频调速系统、PID。调节器、压力传感器、液位传感器、动力控制线路等组成，用户通过上位监控系统或控制柜面板上的指示灯、按钮、转换开关来了解和控制系统的运行。在基于 PID 的控制方式下，操作人员在操作界面设定供水压力，PLC 对压力设定值和测量值的偏差进行 PID 运算，并通过变频器调节配水泵系统转速，是供水压力保持在设定值。2.系统的硬件配置本系统采纳西门子公司的 S7-200 系列 PLC 及其组态软件 Winccv6.0构成恒压供水控制系统，实现供水过程的压力监控，工业以太网用于 PLC 控制器和计算机操作站之间的通讯，远程 I/O 网用于 PLC 控制器与变频器、软启动器的设备之间的通讯，PLC 控制权威主要用来检测和控制供水系统和供电系统、用于 1#~4#加压泵的变频器采纳 ABB 公司的 ACS510-01-031A4 变频器，HMI 操作站选用 DELL 计算机，工控机。服务器的工业以太网通讯网卡采纳西门子公司的CP1612.3.系统的软件设计本控制系统软件采纳西门子公司的 PCS7V5.2 软件包，PLC 控制器采纳 STEP7V5.2，HMI 监控系统采纳 Winccv6.0 版本，HMI 服务器和操作站都采纳的是 Windows2000 操作系统具有开放的编程环境.供热站使用 Wincc 组态软件主要监控恒压供水系统和输煤廊两部分。实现对系统的自动检测和自动控制。检测恒压供水和输煤廊运行设备的各项参数，实现实时数据的采集、上传、实时显示和记录。控制机组运行、故障的自动停机和报警操作。在恒压供水系统设定供水压力参数，实时监控调节加压泵，使供水压力保持定值。在输煤廊中控制给煤量和给煤速度，检测给煤质量（煤的粉碎成都和含杂质量）。基于 PLC 的模糊空盒子恒压供水系统设计1 恒压供水系统组成供水系统又可编程控制器、变频器、压力变送器、接触器组和水泵机组等组成。可编程控制器选用 AB 公司的 ControLogix 系统，它包括 Logix5550 控制器、模拟量输入模块、数字量输入输出模块及通信模块，其中模拟量输入模块用来检测出水口压力信号，数字量输入模块用来检测各种开关量，数字量输出模块用来控制点击和阀门的启、停。变频器选用 AB 公司的 1336Plos 变频器，变频器与控制器通过 Devi2 ceNet 网络进行通信。2 恒压供水原理在出水管道上安装压力传感器，将出口水压力信号转换为电信号，送 PLC...
