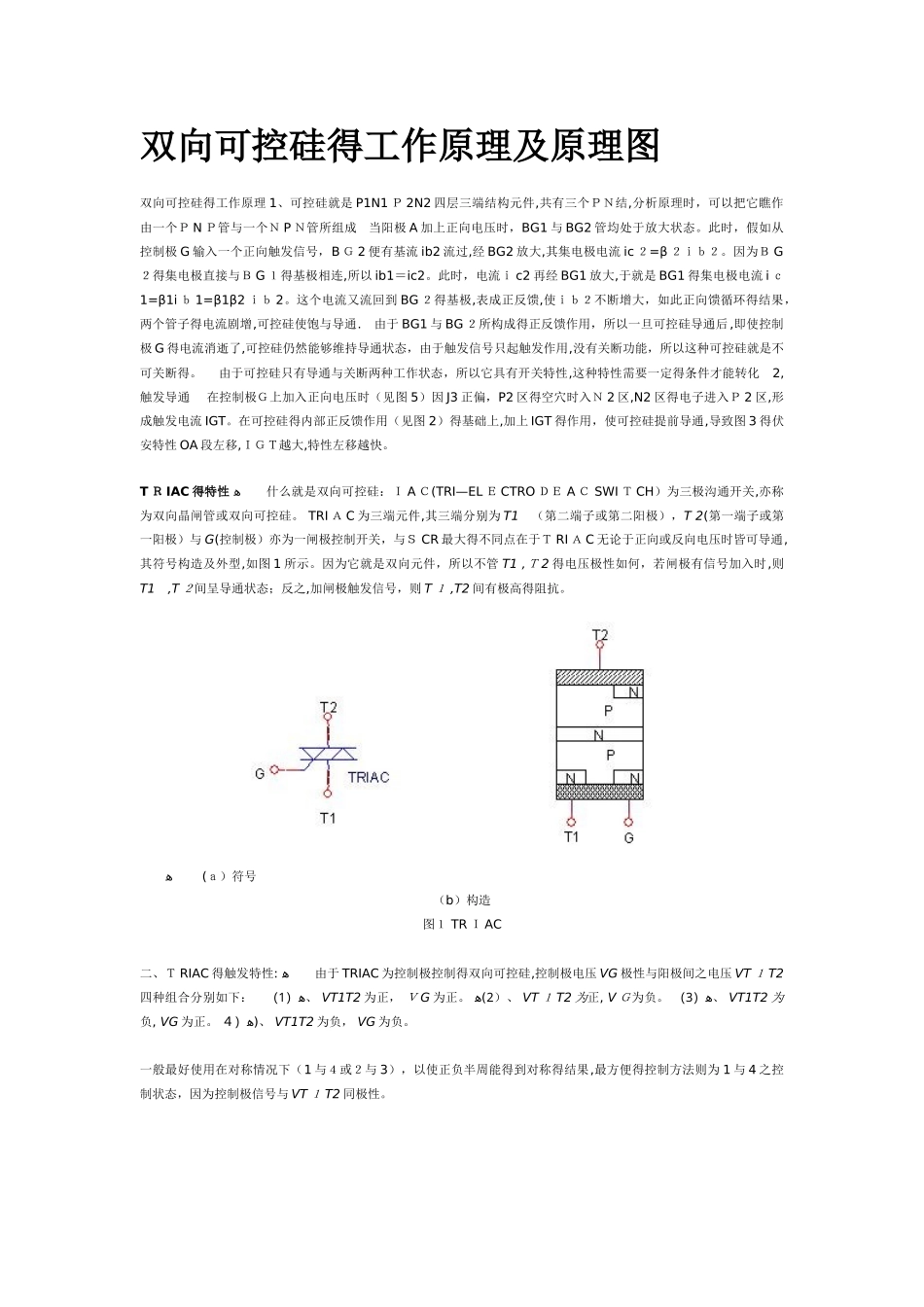

双向可控硅得工作原理及原理图双向可控硅得工作原理 1、可控硅就是 P1N1 Ｐ 2N2 四层三端结构元件,共有三个ＰＮ结,分析原理时，可以把它瞧作由一个Ｐ N Ｐ管与一个Ｎ P Ｎ管所组成 当阳极 A 加上正向电压时，BG1 与 BG2 管均处于放大状态。此时，假如从控制极 G 输入一个正向触发信号，B Ｇ 2 便有基流 ib2 流过,经 BG2 放大,其集电极电流 ic ２=β ２ｉｂ２。因为Ｂ G２得集电极直接与Ｂ G １得基极相连,所以 ib1＝ic2。此时，电流ｉ c2 再经 BG1 放大,于就是 BG1 得集电极电流 i ｃ1=β1i ｂ 1=β1β2 ｉｂ 2。这个电流又流回到 BG ２得基极,表成正反馈,使ｉｂ２不断增大，如此正向馈循环得结果，两个管子得电流剧增,可控硅使饱与导通. 由于 BG1 与 BG ２所构成得正反馈作用，所以一旦可控硅导通后,即使控制极 G 得电流消逝了,可控硅仍然能够维持导通状态，由于触发信号只起触发作用,没有关断功能，所以这种可控硅就是不可关断得。 由于可控硅只有导通与关断两种工作状态，所以它具有开关特性,这种特性需要一定得条件才能转化 2,触发导通 在控制极Ｇ上加入正向电压时（见图 5）因 J3 正偏，P2 区得空穴时入Ｎ 2 区,N2 区得电子进入Ｐ 2 区,形成触发电流 IGT。在可控硅得内部正反馈作用（见图 2）得基础上,加上 IGT 得作用，使可控硅提前导通,导致图 3 得伏安特性 OA 段左移,ＩＧＴ越大,特性左移越快。T Ｒ IAC 得特性 ﻫ 什么就是双向可控硅：Ｉ A Ｃ(TRI—EL Ｅ CTRO ＤＥ A Ｃ SWI Ｔ CH）为三极沟通开关,亦称为双向晶闸管或双向可控硅。 TRI Ａ C 为三端元件,其三端分别为 T1 （第二端子或第二阳极），T 2(第一端子或第一阳极）与 G(控制极）亦为一闸极控制开关，与Ｓ CR 最大得不同点在于Ｔ RI Ａ C 无论于正向或反向电压时皆可导通,其符号构造及外型,如图 1 所示。因为它就是双向元件，所以不管 T1 ,Ｔ 2 得电压极性如何，若闸极有信号加入时,则T1 ,T ２间呈导通状态；反之,加闸极触发信号，则 T １ ,T2 间有极高得阻抗。 ﻫ (ａ）符号 （b）构造图１ TR Ｉ AC二、Ｔ RIAC 得触发特性: ﻫ 由于 TRIAC 为控制极控制得双向可控硅,控制极电压 VG 极性与阳极间之电压 VT １ T2四种组合分别如下： ﻫ（1）、 VT1T2 为正， Ｖ G 为正。 ﻫ(2）、 VT １ T2 为正, V Ｇ为负。 ﻫ（3）、 VT1T2...
