双排脚手架计算

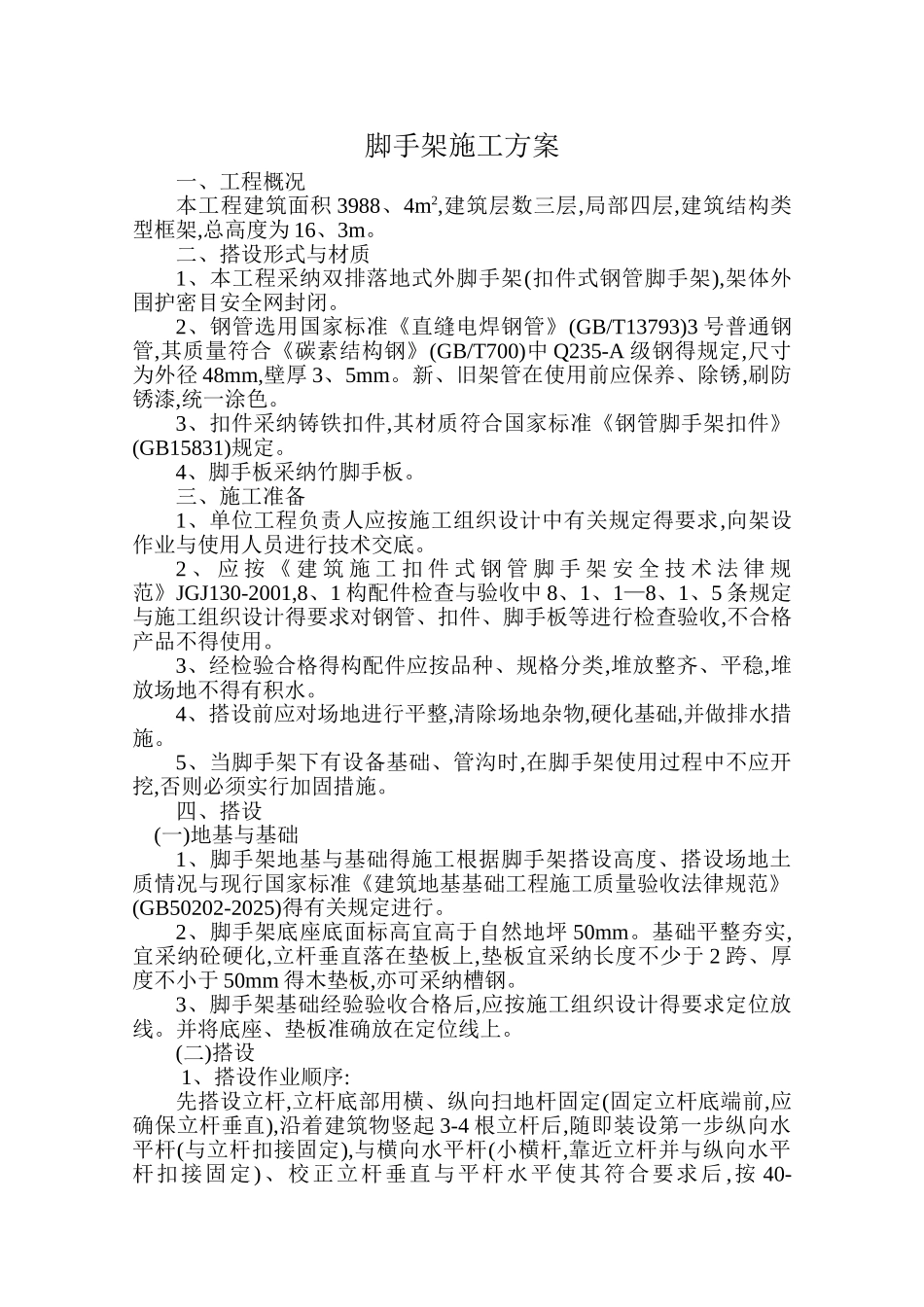

脚手架施工方案一、工程概况本工程建筑面积 3988、4m2,建筑层数三层,局部四层,建筑结构类型框架,总高度为 16、3m。二、搭设形式与材质1、本工程采纳双排落地式外脚手架(扣件式钢管脚手架),架体外围护密目安全网封闭。2、钢管选用国家标准《直缝电焊钢管》(GB/T13793)3 号普通钢管,其质量符合《碳素结构钢》(GB/T700)中 Q235-A 级钢得规定,尺寸为外径 48mm,壁厚 3、5mm。新、旧架管在使用前应保养、除锈,刷防锈漆,统一涂色。3、扣件采纳铸铁扣件,其材质符合国家标准《钢管脚手架扣件》(GB15831)规定。4、脚手板采纳竹脚手板。三、施工准备1、单位工程负责人应按施工组织设计中有关规定得要求,向架设作业与使用人员进行技术交底。2 、 应 按 《 建 筑 施 工 扣 件 式 钢 管 脚 手 架 安 全 技 术 法 律 规范》JGJ130-2001,8、1 构配件检查与验收中 8、1、1—8、1、5 条规定与施工组织设计得要求对钢管、扣件、脚手板等进行检查验收,不合格产品不得使用。3、经检验合格得构配件应按品种、规格分类,堆放整齐、平稳,堆放场地不得有积水。4、搭设前应对场地进行平整,清除场地杂物,硬化基础,并做排水措施。5、当脚手架下有设备基础、管沟时,在脚手架使用过程中不应开挖,否则必须实行加固措施。四、搭设(一)地基与基础1、脚手架地基与基础得施工根据脚手架搭设高度、搭设场地土质情况与现行国家标准《建筑地基基础工程施工质量验收法律规范》(GB50202-2025)得有关规定进行。2、脚手架底座底面标高宜高于自然地坪 50mm。基础平整夯实,宜采纳砼硬化,立杆垂直落在垫板上,垫板宜采纳长度不少于 2 跨、厚度不小于 50mm 得木垫板,亦可采纳槽钢。3、脚手架基础经验验收合格后,应按施工组织设计得要求定位放线。并将底座、垫板准确放在定位线上。(二)搭设 1、搭设作业顺序:先搭设立杆,立杆底部用横、纵向扫地杆固定(固定立杆底端前,应确保立杆垂直),沿着建筑物竖起 3-4 根立杆后,随即装设第一步纵向水平杆(与立杆扣接固定),与横向水平杆(小横杆,靠近立杆并与纵向水平杆扣接固定)、校正立杆垂直与平杆水平使其符合要求后 ,按 40-60N、m 力矩拧紧扣件螺栓,形成构架得起始段,根据上述要求依次向前延伸(水平杆采纳对接、立杆采纳对接),直至第一步架体交圈完成。交圈后,再全面检查一遍构架质量与地基情况,严格确保设计要求与构架质量。设置连墙件按第一步架得作业程序与要求搭设第二步、第三步……随搭设进程及时装设连墙件...
