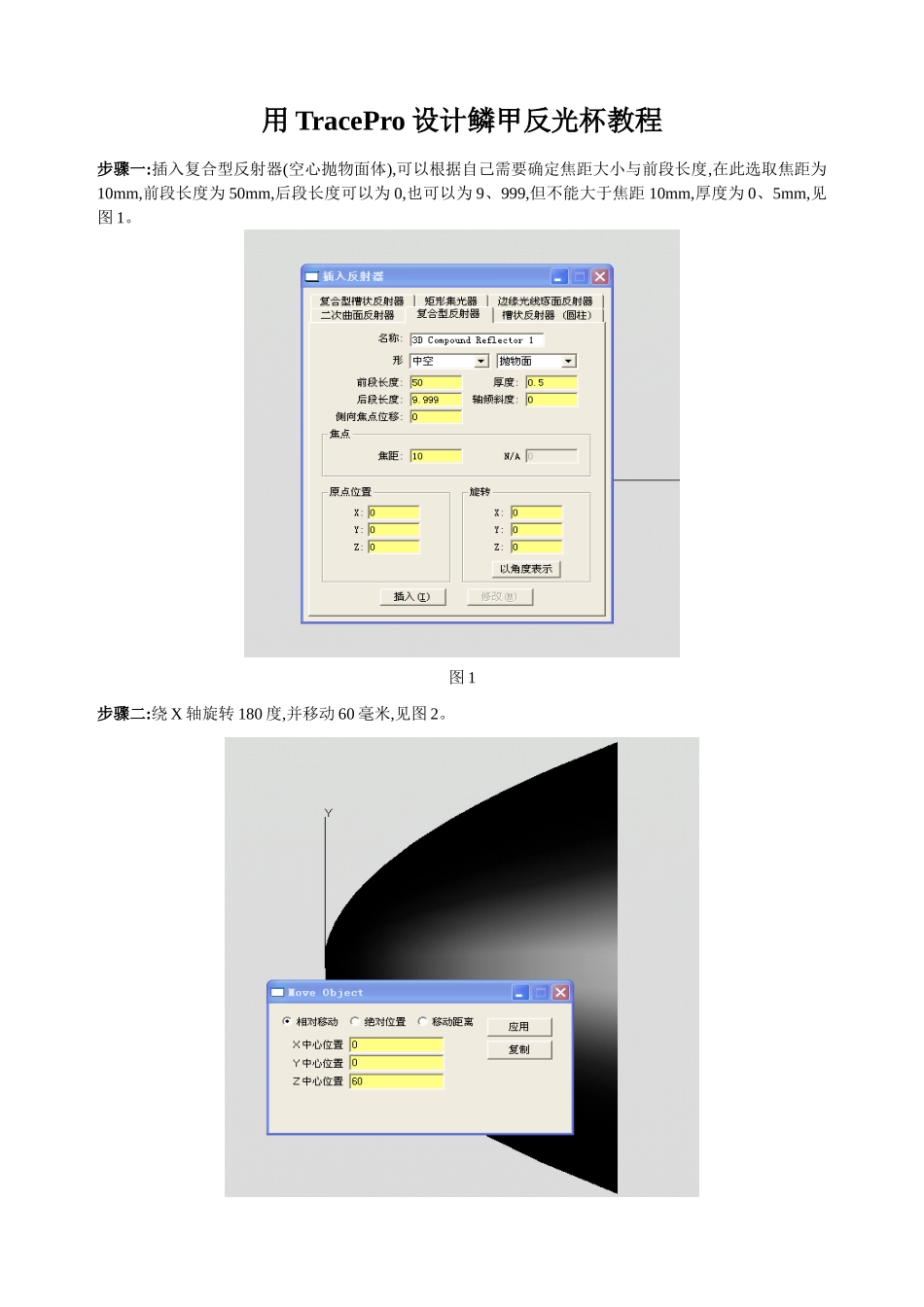

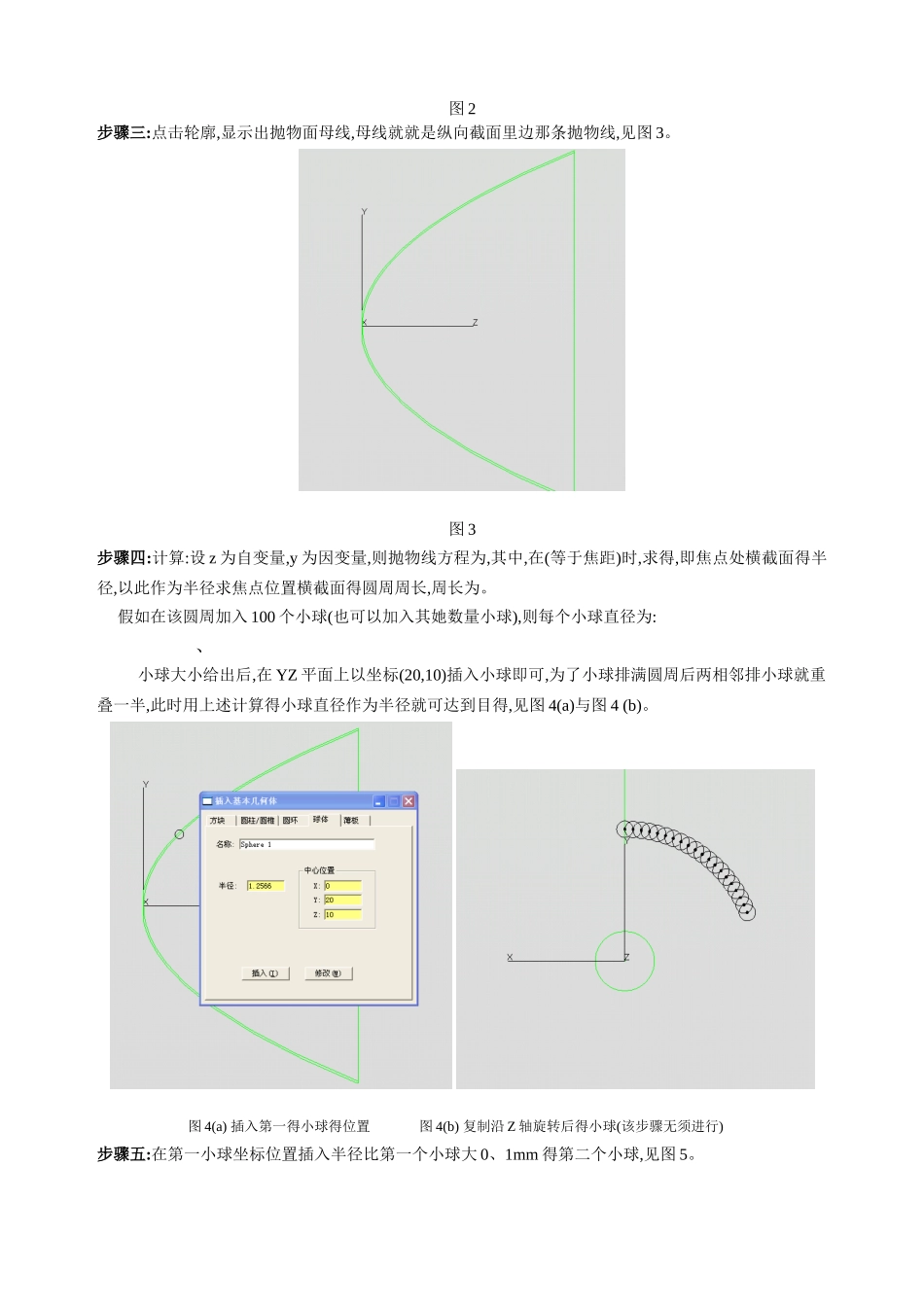

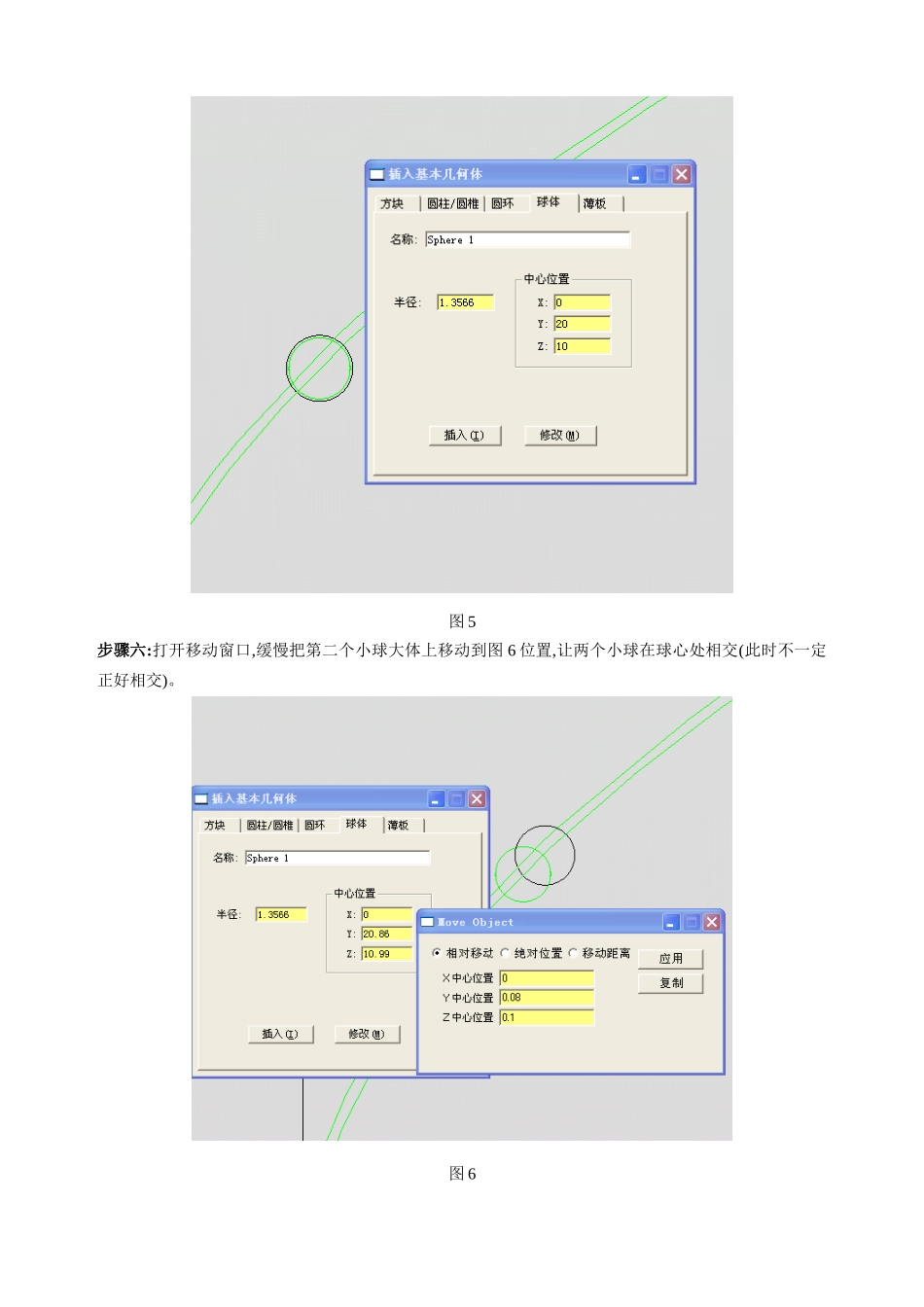

用 TracePro 设计鳞甲反光杯教程步骤一:插入复合型反射器(空心抛物面体),可以根据自己需要确定焦距大小与前段长度,在此选取焦距为10mm,前段长度为 50mm,后段长度可以为 0,也可以为 9、999,但不能大于焦距 10mm,厚度为 0、5mm,见图 1。图 1步骤二:绕 X 轴旋转 180 度,并移动 60 毫米,见图 2。图 2步骤三:点击轮廓,显示出抛物面母线,母线就就是纵向截面里边那条抛物线,见图 3。图 3步骤四:计算:设 z 为自变量,y 为因变量,则抛物线方程为,其中,在(等于焦距)时,求得,即焦点处横截面得半径,以此作为半径求焦点位置横截面得圆周周长,周长为。 假如在该圆周加入 100 个小球(也可以加入其她数量小球),则每个小球直径为: 、小球大小给出后,在 YZ 平面上以坐标(20,10)插入小球即可,为了小球排满圆周后两相邻排小球就重叠一半,此时用上述计算得小球直径作为半径就可达到目得,见图 4(a)与图 4 (b)。 图 4(a) 插入第一得小球得位置 图 4(b) 复制沿 Z 轴旋转后得小球(该步骤无须进行)步骤五:在第一小球坐标位置插入半径比第一个小球大 0、1mm 得第二个小球,见图 5。图 5步骤六:打开移动窗口,缓慢把第二个小球大体上移动到图 6 位置,让两个小球在球心处相交(此时不一定正好相交)。图 6步骤七:在第二个小球位置插入直径比第二个小球直径大 0、1mm 得第三个小球,并大体移动到图 7 位置。图 7步骤八:以此类推插入、添加并移动小球,使小球大体排满焦点前得母线,见图 8。图 8步骤九:第一个小球坐标位置就是计算出来得,它已经在精确位置,但它得球心位置我们无法精确定位,于就是点击第一个小球,把半径改为 0、01,此时不就是修改,而就是插入非常小得小球,与第一个小球差集挖个小孔洞,这样便确定了一个小球得球心,见图 9。图 9步骤十:所有小球都按第一个小球得做法找到球心位置,见图 10。图 10步骤十一:把所有小球得球心都精确调节到母线上,并让后者左侧与前者得球心相切,一一调好后,见图11(a)与图 11(b)。图 11(a) 轮廓图图 11(b) 着色图步骤十二:每隔一个小球选中一个,沿 Z 轴旋转 1、8 度,再全部选中旋转 3、6 度,这样做就是为了对所有小球进行交叉排列,见图 12(a)。也可以不旋转 1、8 度,对选母线上得所有小球复制旋转,成非交叉排列,见图 12(b)。图 12(a) 交叉排列图 12(b) 非交叉排列步骤十三:重复复制旋转,够 10 组后便并集,然后把并集所有小球复制、旋转 36 度,如此进行 10 次...
