发动机缸盖连接螺栓自动装配装置设计本科学位论文

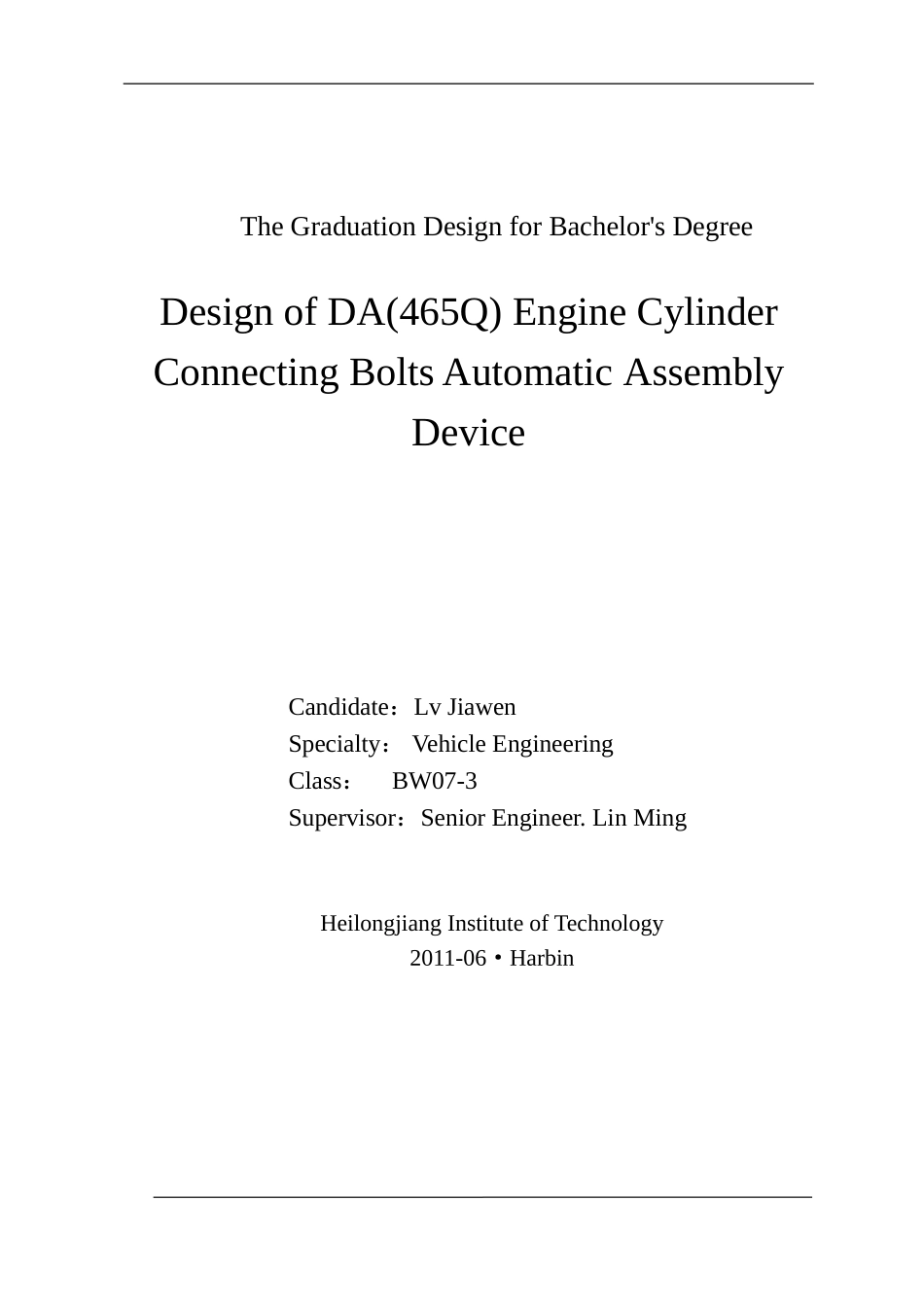

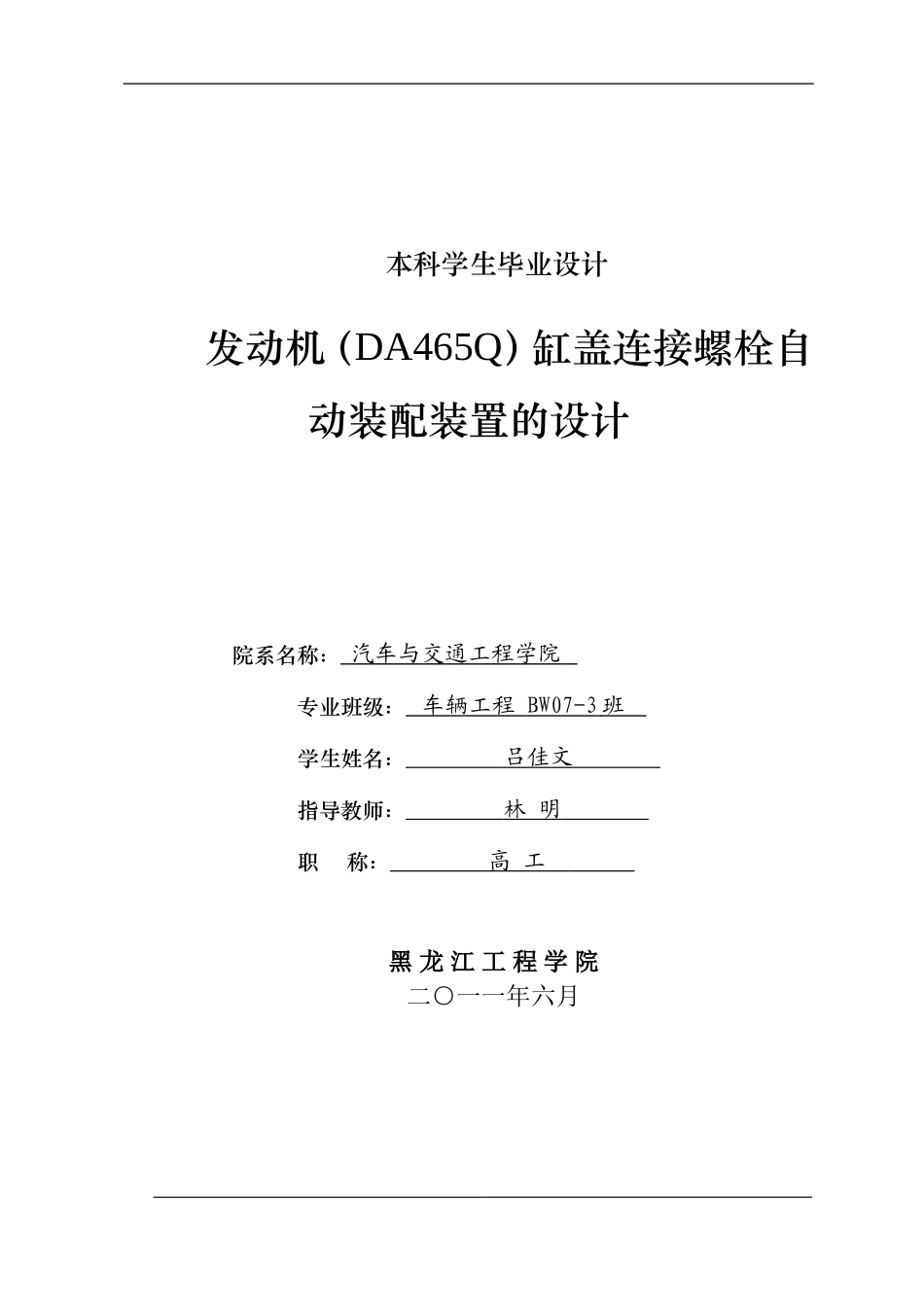

本科学生毕业设计发动机（DA465Q）缸盖连接螺栓自动装配装置的设计 院系名称： 汽车与交通工程学院 专业班级： 车辆工程 BW07-3 班 学生姓名： 吕佳文 指导教师： 林 明 职 称： 高 工 黑 龙 江 工 程 学 院二○一一年六月 The Graduation Design for Bachelor's DegreeDesign of DA(465Q) Engine Cylinder Connecting Bolts Automatic Assembly DeviceCandidate：Lv JiawenSpecialty： Vehicle EngineeringClass： BW07-3Supervisor：Senior Engineer. Lin MingHeilongjiang Institute of Technology2011-06·Harbin摘 要本文系统的阐述了国内外汽车发动机自动装配技术的现状、水平及我国在此方向的发展状况。并以东安汽车发动机为研究对象，到工厂对其生产线进行了参观和实地考察。根据实际装配与检验过程的工艺要求，进行了自动装配与检验生产线可行性分析。并结合实际条件，确定了汽车发动机缸盖装配与检验工序的基准、生产用量和工时定额。在此基础上，确立了最终的生产线。同时，通过对国外同类汽车发动机生产线参考和借鉴，针对以东安为代表的国内特定的生产技术与劳动条件，对其装配与检验工艺规程进行了详细设计，最终确立了一套完整的适合国内实际情况的汽车发动机生产线。本文着重介绍汽车发动机缸盖连接螺栓自动装配装置的设计过程、方法及工作原理。重点对抓取螺栓装置和传动机构进行了结构的设计和理论的分析，对其中如何实现螺栓的抓取和水平及垂直运动的难点问题。最终采用了机械手、气压缸和滚珠丝杠传动装置完成了上述运动，并对其进行了严格的理论设计计算，使其能够精确的完成预定运动。从而使螺栓安装实现了自动化，很大程度的节省了人工和时间，显著地提高了螺栓装配的质量和效率。关键词：汽车发动机；缸盖；生产线；机械手；连接螺栓ABSTRACTThe exposition domestic and international automobile engine of this text system assembles the state of development in this direction of current situation, level and our country of technology automatically. Regard automobile engine of Dongan as the research object, has gone to the factory to visit and investigate on the spot to its production line. According to assembling and examining the technological requirement of the cou...
