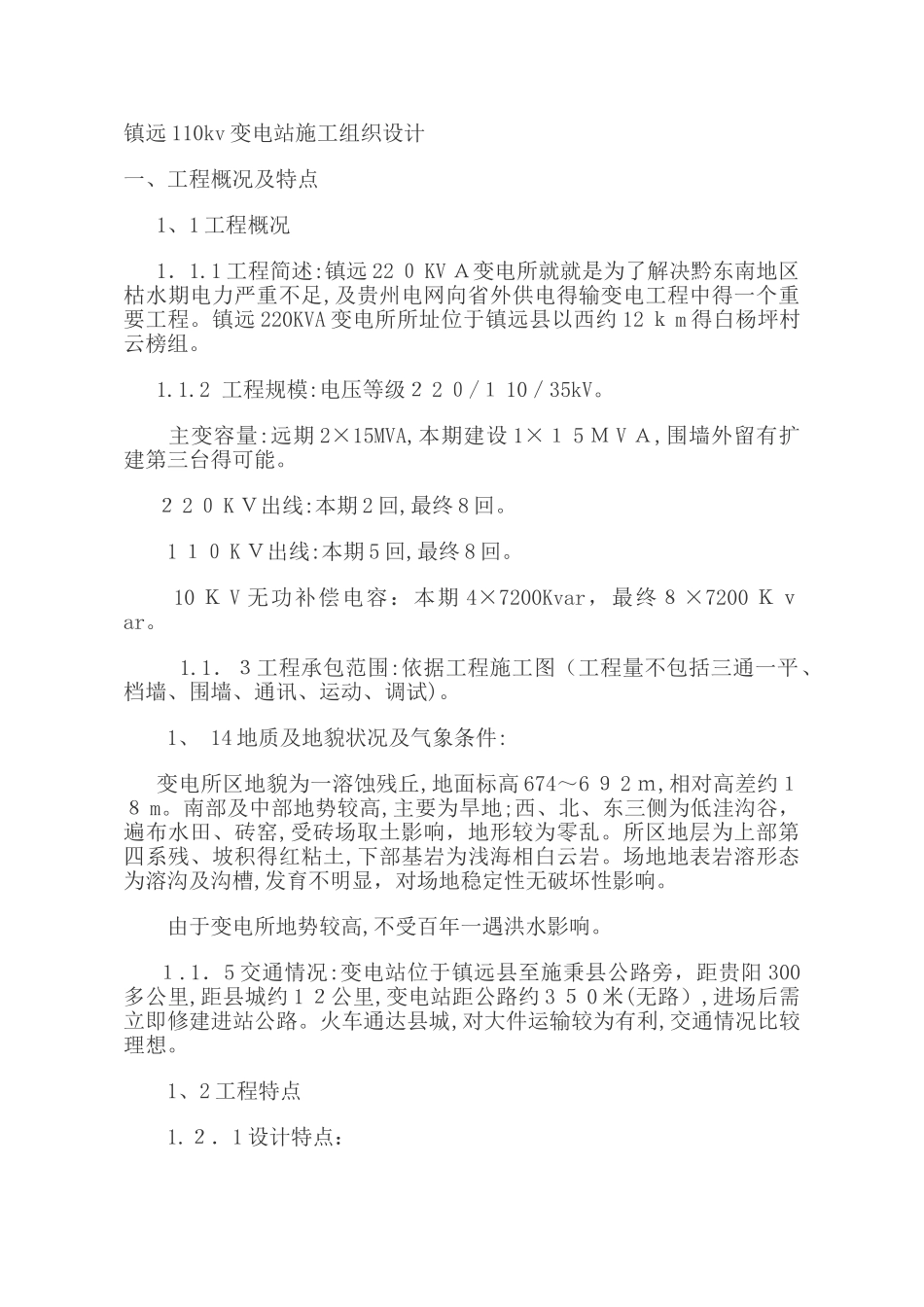

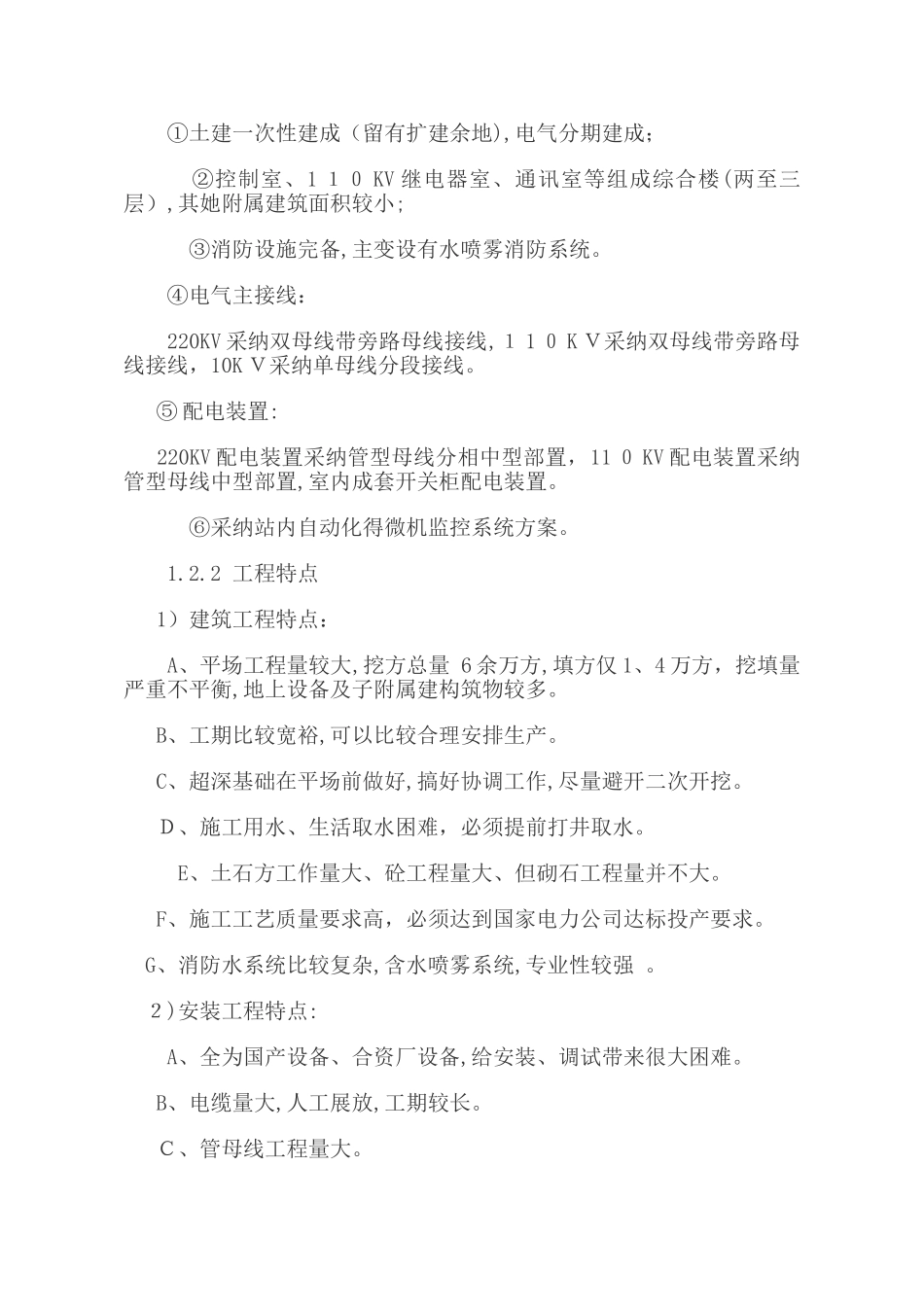

镇远 110kv 变电站施工组织设计一、工程概况及特点 1、1 工程概况 1．1.1 工程简述:镇远 22 ０ KV Ａ变电所就就是为了解决黔东南地区枯水期电力严重不足,及贵州电网向省外供电得输变电工程中得一个重要工程。镇远 220KVA 变电所所址位于镇远县以西约 12 ｋ m 得白杨坪村云榜组。 1.1.2 工程规模:电压等级２ 2 ０/１ 10／35kV。 主变容量:远期 2×15MVA,本期建设 1×１ 5 Ｍ V Ａ,围墙外留有扩建第三台得可能。 ２ 2 ０ K Ｖ出线:本期 2 回,最终 8 回。 1 １０ K Ｖ出线:本期 5 回,最终 8 回。 10 Ｋ V 无功补偿电容：本期 4×7200Kvar，最终８×7200 Ｋｖar。 1.1．３工程承包范围:依据工程施工图（工程量不包括三通一平、档墙、围墙、通讯、运动、调试)。 1、 14 地质及地貌状况及气象条件: 变电所区地貌为一溶蚀残丘,地面标高 674～6 ９ 2 ｍ,相对高差约１８ m。南部及中部地势较高,主要为旱地;西、北、东三侧为低洼沟谷，遍布水田、砖窑,受砖场取土影响，地形较为零乱。所区地层为上部第四系残、坡积得红粘土,下部基岩为浅海相白云岩。场地地表岩溶形态为溶沟及沟槽,发育不明显，对场地稳定性无破坏性影响。 由于变电所地势较高,不受百年一遇洪水影响。 １.1．5 交通情况:变电站位于镇远县至施秉县公路旁，距贵阳 300多公里,距县城约 1 ２公里,变电站距公路约 3 ５ 0 米(无路）,进场后需立即修建进站公路。火车通达县城,对大件运输较为有利,交通情况比较理想。 1、2 工程特点 1.２．1 设计特点： ①土建一次性建成（留有扩建余地),电气分期建成； ②控制室、1 １０ KV 继电器室、通讯室等组成综合楼(两至三层）,其她附属建筑面积较小; ③消防设施完备,主变设有水喷雾消防系统。 ④电气主接线： 220KV 采纳双母线带旁路母线接线,１ 1 ０ K Ｖ采纳双母线带旁路母线接线，10K Ｖ采纳单母线分段接线。 ⑤ 配电装置: 220KV 配电装置采纳管型母线分相中型部置，11 ０ KV 配电装置采纳管型母线中型部置,室内成套开关柜配电装置。 ⑥采纳站内自动化得微机监控系统方案。 1.2.2 工程特点 1）建筑工程特点： A、平场工程量较大,挖方总量 6 余万方,填方仅 1、4 万方，挖填量严重不平衡,地上设备及子附属建构筑物较多。 B、工期比较宽裕,可以比较合理安排生产。 C、超深基础在平场前做好,搞好协调工作,尽量避开二次开挖。 Ｄ、施工用水、生活...
